商用多层敞开式冷藏展示柜结构

　　该结构面向便利店、商超生鲜区、饮品售卖点和快餐取餐区等开放式陈列场景，核心作用是在顾客无需开门的情况下，对瓶装饮料、乳制品、预包装食品、便当和部分短保商品进行低温保存与正面展示。与封闭门体冷柜相比，敞开式柜体更强调取放效率和商品可视性，顾客在动线经过时可以直接看到层板上的货品，减少开门动作，适合高峰时段快速选购。

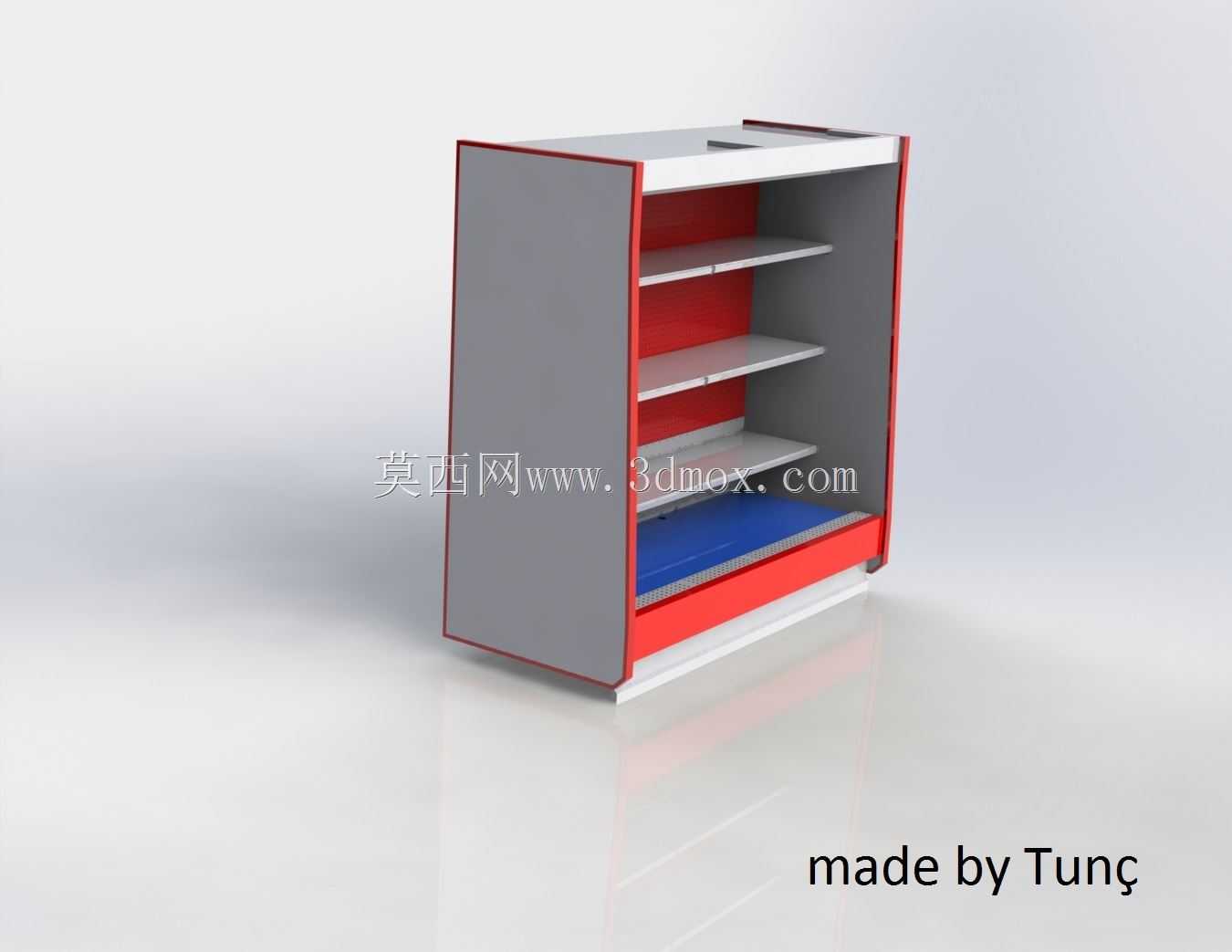

　　从整体布置看，柜体采用立式长方体外形，背部和侧向形成围护结构，正面完全开放。侧板承担外观包覆、内部保温层支撑和顶部风道连接的作用，建模时需要关注侧板与背板、底座、顶罩之间的搭接边界。前侧红色边框不仅是视觉识别区域，也对应敞口边缘的结构加强件，能够约束柜体开口变形，并为风幕组件、装饰条或防撞条提供安装位置。底部设置基座和踢脚区域，可容纳压缩机、冷凝器、接水盘、电控元件及部分管路，同时让陈列层板离地，避免地面清洁水和杂物直接进入设备核心区。

　　内部多层搁板是该设备的重要功能部分。层板沿高度方向分层布置，前后保留取货空间，左右跨度与内胆宽度匹配。实际设计中，搁板需要兼顾承载、通风和商品陈列：板件不能只按静态平面处理，还要考虑饮料整排摆放时的均布载荷、顾客按压时的局部载荷，以及层板支架在侧板或内胆立柱上的挂接位置。若用于不同高度包装，层板间距应具备调整余地，支架孔位、挂钩深度和层板前后限位都需要在结构中预留。模型中多层水平板件清晰表达了陈列空间划分，可作为搁板间距校核、货品容量估算和支架布置的参考。

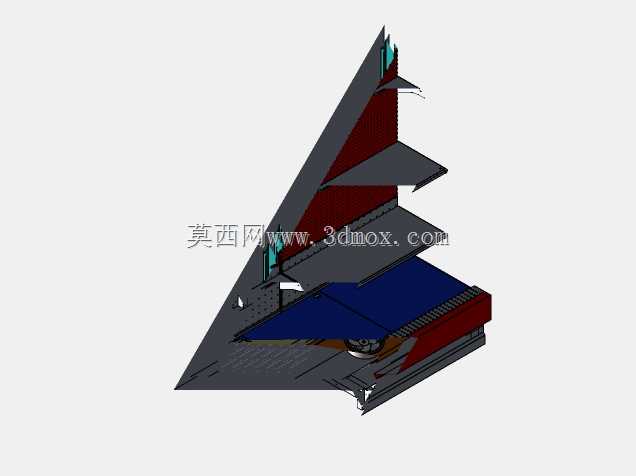

　　制冷功能的实现依赖冷风循环。敞开式冷柜不像门体冷柜那样依靠门封阻断内外空气，其前侧通常需要形成稳定风幕，利用顶部送风、前部回流或底部回风的方式降低冷量外溢。设计时应在顶部预留风机、蒸发器和风道盖板的安装空间，在背部或侧部保留保温层与风道壁厚，在前下缘设置回风口和集水、排水相关结构。柜体后部的红色内衬区域可理解为内胆或风道装饰面，它与外壳之间不能按单一实体处理，实际产品中通常存在发泡保温层、风道隔板、照明走线和温度传感器布置空间。若后续进行详细设计，需要进一步拆分内胆、风道、保温层、制冷管路和冷凝机组，而不是仅保留外观体块。

　　安装边界方面，这类设备通常落地放置，外形宽度、深度和高度决定店内通道占用。柜体背部需要留出散热和检修距离，底部机组侧应保证通风百叶不被货架或墙面遮挡；正面开放区不能与其他设备紧贴，否则会干扰风幕形成和顾客取货。地面应平整，底座前后支撑点需要承受满载饮料后的重量，地脚或可调脚杯位置应便于调平。多层搁板安装时要保持水平，避免瓶装货品前倾滑落；顶部照明、风机线束和温控线路应沿侧板或背板走线，并与低温、潮湿区域保持合理隔离。

　　从结构建模思路看，外观体块可以先确定外轮廓、开口高度和层板数量，再反向拆分侧板、背板、底板、顶罩、前围板、内胆和底座。侧板宜采用包覆式结构，前立柱与底框形成刚性框架；敞口上沿和下沿需要重点控制挠度，因为这两个位置既影响门封或风幕间隙，也容易在运输和使用中受到碰撞。层板支架不宜只做视觉件，应在对应侧板或立柱上体现挂接、支撑和防脱关系。底部机组舱要区分维修面与通风面，压缩机安装板、冷凝器固定位、风扇罩和接水盘位置都应保留拆装空间。

　　在实际选型中，商超会根据商品类型决定层板间距、温度区间和柜体长度；饮品柜偏重高密度陈列和快速补货，生鲜或便当柜则更关注温度均匀性、照明展示和清洁便利性。该三维结构把立式开放柜体、多层陈列空间、底部机组舱和前后围护关系完整呈现出来，适合用于冷柜方案沟通、门店布局校核、展示货架结构参考以及制冷设备外观结构再设计。
