多铰接式机械连接传动支撑构件

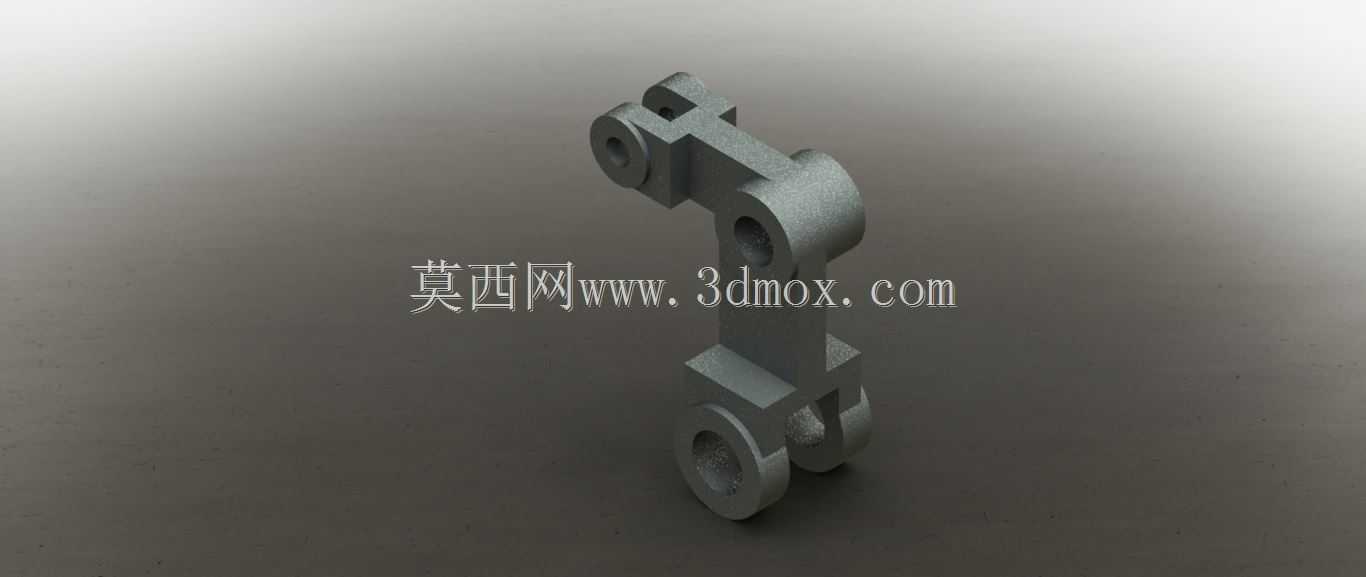

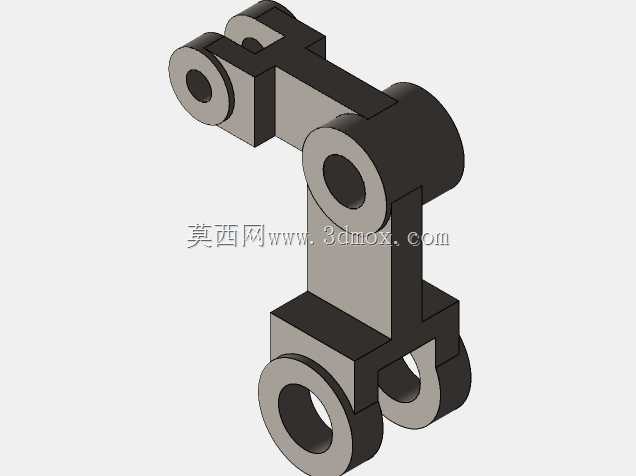

　　该构件属于多铰接点位的机械传动支撑类零件，常见于轻工自动化生产线的连杆传动组、小型工装夹具的联动机构、通讯设备内部的机械调节结构中，主要承担多方向力的传导、铰接副的转动支撑以及相邻运动构件的连接定位作用，能够在有限的安装空间内实现多组运动轨迹的协同传递，避免传动链路中出现应力集中导致的构件变形问题。从结构设计逻辑来看，构件采用一体化铸造成型后做机加工精加工的工艺路线，主体为等截面矩形支撑臂结构，上下两端分别设置不同规格的铰接孔位：上端设置两组同轴度要求控制在0.02mm以内的铰接耳孔，用于连接主动驱动端的连杆部件，孔位内部预留了衬套安装槽，可镶嵌铜质或聚四氟乙烯衬套降低转动摩擦系数，减少长期往复运动带来的孔位磨损；

　　中部设置一处侧向伸出的铰接凸台，凸台孔位轴线与上端主铰接孔轴线呈空间垂直分布，用于连接侧向的锁止或定位构件，实现传动过程中的位置锁定功能；下端设置叉型铰接支座，双叉耳的对称度公差控制在0.03mm以内，用于连接末端执行构件，叉耳间隙与配套连接件的厚度公差控制在H7/g6的配合精度，既保证转动灵活性，又避免出现轴向窜动问题。在安装边界层面，构件主体的轴向总长度可适配120mm以内的安装空间，上端铰接孔的公称直径适配8mm规格的铰接销轴，中部凸台铰接孔适配6mm规格的连接销轴，下端叉型支座的铰接孔适配10mm规格的承重销轴，所有孔位的端面均做了倒角处理，去除机加工产生的毛刺，避免装配过程中划伤配套零件的配合面。

　　构件的非配合面保留了铸造后的喷砂处理纹理，配合面均做了磨削加工，表面粗糙度控制在Ra1.6以内，保证配合精度的同时提升了构件的整体抗腐蚀能力。在实际应用场景中，这类构件常替代多零件拼接的铰接支撑组，减少装配环节的累计误差，提升传动机构的整体刚性，在通讯设备的天线角度调节机构、小型自动化设备的料仓开合联动结构、工装夹具的夹紧传动链路中都能看到这类结构的应用，设计过程中通过拓扑优化去除了非受力区域的多余材料，在保证整体结构强度满足150N径向载荷、80N轴向载荷的使用要求前提下，将构件整体重量控制在200g以内，降低传动过程中的运动惯量，提升机构的响应速度。构件的所有棱边均做了R0.5的圆角过渡，避免应力集中导致的疲劳断裂问题，

　　铰接孔位的润滑油槽采用环形内槽设计，可在维护时通过注油孔加注润滑脂，延长构件的无故障使用寿命，适配每分钟15-30次的往复运动工况，长期运行下的磨损量可控制在0.01mm/10万次循环以内，满足多数轻工机械、通讯配套设备的长期使用要求。
