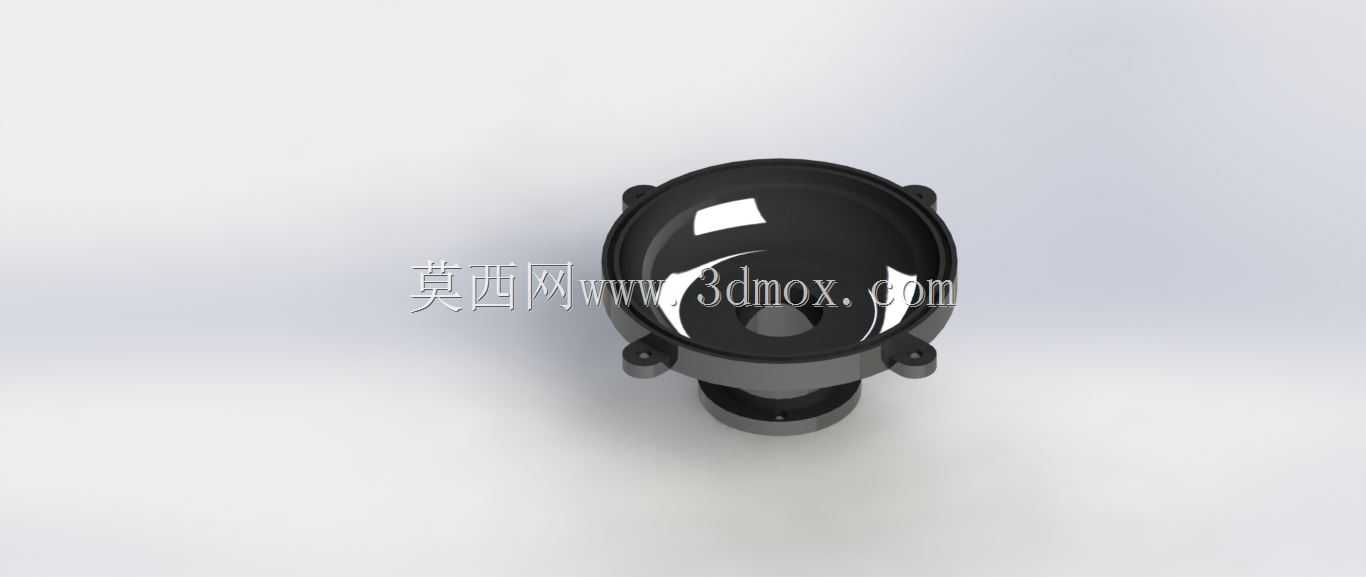

带安装凸耳的球罩式光学传感基座结构

　　这款带侧置安装凸耳的球罩式基座结构，在户外光电探测、工业视觉检测、水下传感设备的配套结构件中应用十分广泛，日常做设备结构选型时，这类构件常作为前端光学组件的承载与防护主体，替代传统的方形法兰安装外壳，解决大视场光学件的安装干涉与防护盲区问题。从实际使用场景来看，这类结构常被用在厂区周界的红外探测模组、自动化产线的球面视觉检测工位、浅水环境下的光学传感单元上，上半部分的半球形罩体可以给内部的光学透镜、感光元件提供无遮挡的视场角，避免传统方形外壳在大角度探测时出现的边框遮挡问题，同时球面结构在户外使用时不易积灰积水，雨雪天气下表面的附着物会顺着球面自然滑落，减少日常维护时的清洁频次。结构下半部分的圆柱衔接段是核心的安装定位区域，

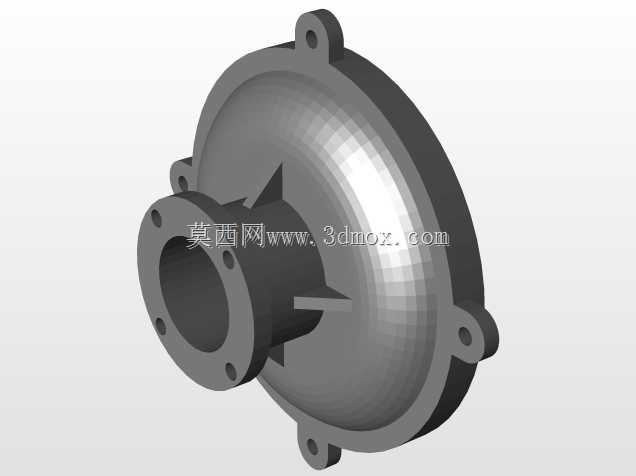

　　内部做了阶梯式的沉孔设计，最内侧的小直径孔位用来穿设信号线缆与供电线路，中间的阶梯面用来承托内部的PCB板或者光学镜座，外侧的圆柱面可以和配套的设备安装管做插接配合，配合端面的密封圈槽可以实现IP67级别的密封效果，避免水汽、粉尘进入腔体内部损伤电子元件。侧置的三个均匀分布的安装凸耳是整个结构的受力承载点，每个凸耳上都做了沉头安装孔，安装时可以直接用内六角螺丝穿过凸耳将整个基座固定在设备支架或者安装面板上，三个凸耳呈120度均匀分布的设计，相比传统的两孔或者四孔安装，受力更加均匀，在设备受到振动或者外力冲击时，不会出现单侧应力集中导致的密封失效或者结构断裂问题，凸耳的厚度做了加厚处理，在M4规格螺丝的锁紧力矩下不会出现翘边变形。设计这类结构的时候，首先要确认内部光学组件的最大视场角，半球罩的内球面半径要比光学组件的最大旋转半径大2mm以上，避免光学件转动时和罩体内壁发生剐蹭，同时罩体的壁厚要均匀，控制在2.5mm到3mm之间，如果采用透明PC或者亚克力材质注塑加工，均匀的壁厚可以避免注塑过程中出现缩水、气泡等缺陷，保证光学透过率的一致性；如果采用金属材质CNC加工，均匀壁厚也能减少加工时的材料去除量，降低加工成本。安装边界方面，整个结构的最大外径由三个安装凸耳的外切圆决定，设计安装面板的开孔时，开孔直径要比下部圆柱段的外径大0.2mm的装配间隙，三个安装孔的位置度公差要控制在0.1mm以内，避免安装时出现螺丝无法对位的问题，

　　下部圆柱段的插接长度要控制在15mm到20mm之间，既保证插接时的同轴度，又不会占用过多的设备内部空间。半球罩和下部基座的衔接位置做了止口配合结构，配合面的公差采用H7/h6的间隙配合，装配时可以快速定位，配合处可以涂覆密封胶或者加装O型密封圈，进一步提升整体的密封性能。在实际的结构验证过程中，这类结构需要重点做振动测试与密封测试，振动测试时按照工业设备的通用标准，在10-2000Hz的频率范围内做扫频振动，三个安装凸耳位置不能出现裂纹，罩体和基座的衔接处不能出现松动；密封测试时在1米水深下浸泡30分钟，内部腔体不能出现渗水痕迹。另外，球面罩的外表面可以根据使用场景做不同的表面处理，户外使用的场景下可以做UV硬化涂层，

　　提升表面的耐刮擦性能与抗紫外线老化能力，水下使用的场景下可以做防污涂层，减少水中微生物在表面的附着，保证光学通路的通透度。下部基座的表面如果采用铝合金材质，可以做硬质阳极氧化处理，提升表面的耐腐蚀能力与耐磨性能，如果采用工程塑料材质，可以添加抗UV助剂，延长户外使用的寿命。在做三维建模的时候，要重点注意三个安装凸耳和半球罩、圆柱段的衔接位置做圆角过渡，避免出现应力集中的尖角，圆角半径控制在R2到R3之间，既可以提升结构强度，也能优化加工时的刀具路径，减少CNC加工时的接刀痕迹，注塑加工时也能避免尖角位置出现应力开裂的问题。内部的阶梯孔衔接处也要做倒角处理，方便内部镜座与PCB板的装配，不会出现硬装配导致的零件刮损。
