带安装底座的槽型导向滑轮结构

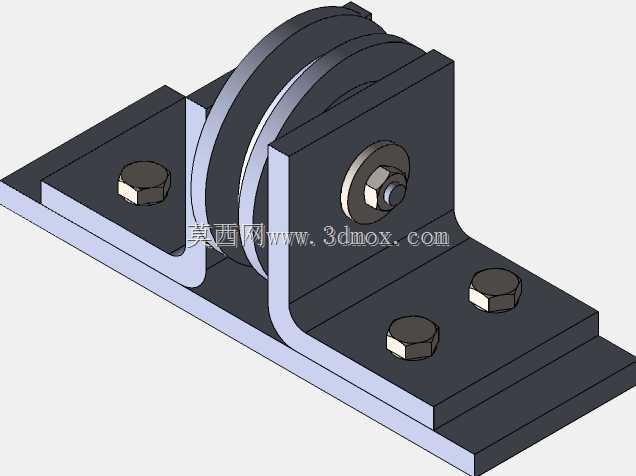

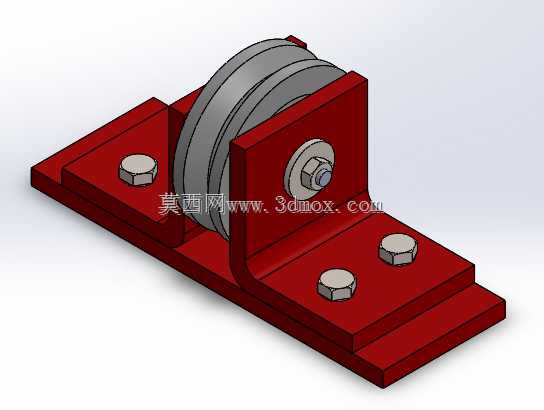

　　这类带一体式弯折安装底座的槽型滑轮，在轻工输送线、小型物料牵引机构、门窗启闭传动系统里的应用频次很高，核心作用是改变柔性传动件的走向，同时承担径向载荷的传递，避免传动带、牵引绳在运行过程中出现跑偏、过度松弛的问题。从结构设计来看，底座采用L型弯折钢板结构，底板上预留了四个内六角螺栓安装孔，孔位分布做了对称设计，安装时可以根据现场走线方向选择正装或者侧装，不需要额外加工转接板，能直接固定在型材机架或者设备安装平面上，安装孔的沉台深度刚好匹配标准内六角圆柱头螺钉的头部高度，锁紧后螺钉头不会突出底座平面，不会和周边运动部件产生干涉。立板部分和底板采用折弯一体成型，相比焊接式支座，整体的抗形变能力更强，在承受长期交变径向载荷时，

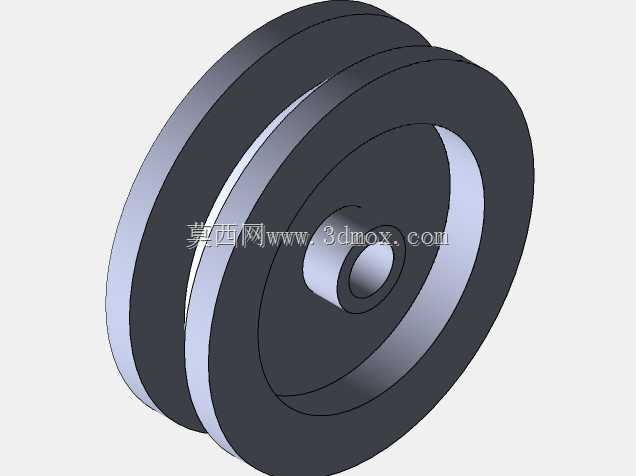

　　不会出现焊缝开裂的问题，立板上的轮轴安装孔做了同轴度公差控制，保证滑轮装配后轮槽的中心面和安装基准面的平行度误差控制在合理范围内，避免传动件运行时出现偏磨。滑轮本身采用双凸缘槽型结构，槽面的弧度匹配常用的圆皮带、钢丝绳或者小型平皮带的截面轮廓，轮体和中心轴之间加装了滑动衬套或者微型滚动轴承，转动时的阻力很小，不会因为长期卡滞造成传动件过度磨损。轮轴的端部采用六角螺母加防松垫圈的锁紧结构，装配时可以通过调整螺母的锁紧力度，控制滑轮的转动阻尼，既不会因为锁太紧造成转动卡滞，也不会因为太松出现轮体轴向窜动。从安装边界来看，整个组件的底板厚度、立板高度、滑轮外径的尺寸配比做了优化，当滑轮承受最大额定径向载荷时，

　　底座的最大形变量不会超过许用值，轮缘的最外端和立板内壁之间预留了足够的间隙，即使传动件出现小幅跳动，也不会和立板发生摩擦。在实际选型应用时，需要先确认所用传动件的截面直径和轮槽的匹配度，同时核算安装面的螺栓孔位间距是否和底座孔位一致，还要保证滑轮安装后，传动件的进出方向和轮槽中心面处于同一平面，避免出现侧边啃蚀传动件的问题。这类结构相比分体式的滑轮支座，集成度更高，现场安装的调试工作量更小，不需要额外设计支座的加工图纸，直接采购成品就可以完成装配，在小型自动化设备、辅助牵引机构、户外遮阳传动系统、小型起重导向场景里都能适配。设计时还考虑了维护便利性，轮轴的锁紧螺母外露在立板外侧，后期需要更换滑轮或者清理槽内杂物时，

　　只需要松开端部螺母就可以抽出轮轴，不需要拆卸整个底座，能大幅降低后期维护的时间成本。底座的安装孔做了长圆余量设计吗？不，这里的孔是圆形沉孔，孔位公差按照中等装配精度设计，只要安装面的预埋螺栓孔位误差在1mm以内，都可以顺利完成装配，不需要现场扩孔。滑轮的轮缘厚度做了加厚处理，即使传动件出现小幅的轴向偏移，也不会轻易从轮槽内脱出，提升了运行的可靠性。在做三维建模的时候，各个零件的配合公差都做了对应设置，比如轮轴和立板孔的过渡配合、滑轮内孔和轴的间隙配合、螺钉和安装孔的间隙配合，完全符合实际机械加工的装配要求，导出工程图后可以直接用于生产加工。
