异形多通金属管路连接接头结构设计

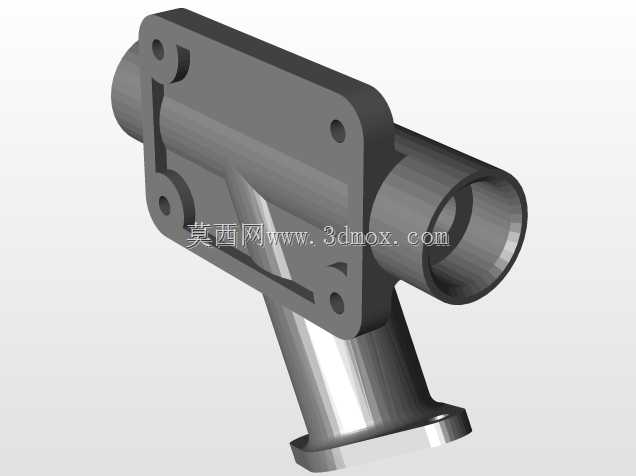

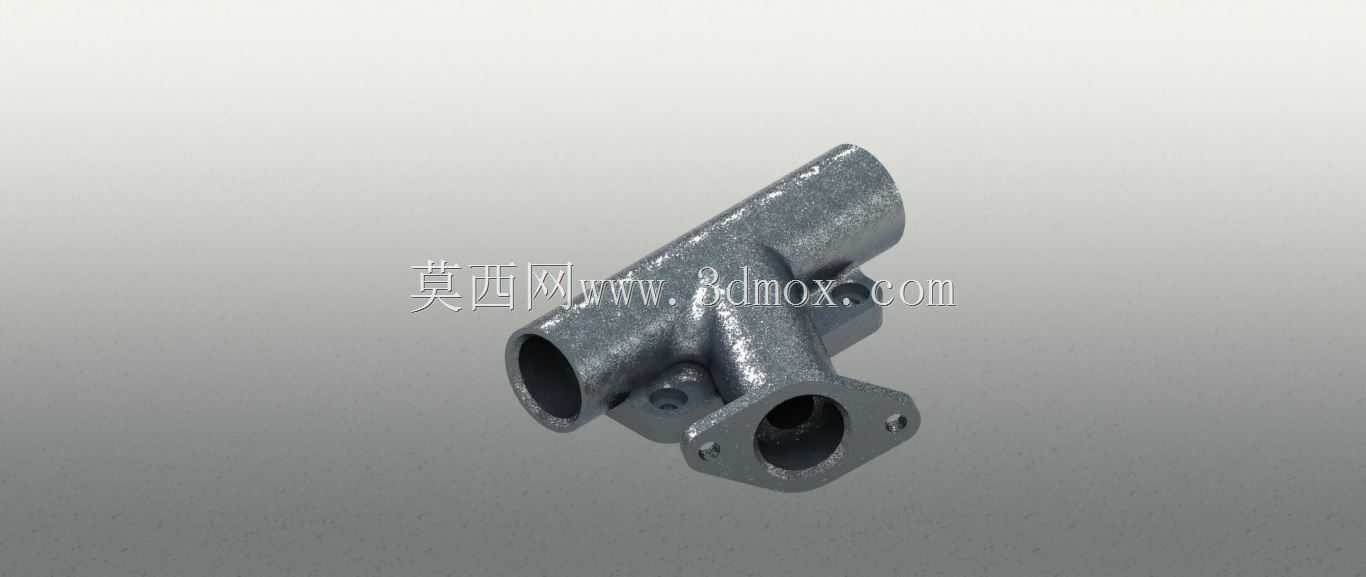

　　这类异形多通金属接头，常见于中小通径的流体输送管路系统中，不管是工业设备的气路分支、小型液压回路的油路转接，还是部分低压工况的冷却水路分流，都能见到这类结构的应用。和标准等径三通、四通接头不同，这个接头的三个通径方向并非正交布局，其中两个通腔保持同轴贯通，第三个通腔以一定角度从主管路侧方引出，同时侧方引出端自带一体式安装法兰，不需要额外搭配转接法兰盘，能减少管路装配时的零件数量，降低接头位置的泄漏风险。

　　从结构设计逻辑来看，这个接头采用一体铸造成型的基体，所有通腔的内壁都预留了后续机加工的余量，铸造阶段先做出整体的外形轮廓和通腔粗孔，后续再通过镗削、铰削工序完成各通径内壁的精加工，保证内壁粗糙度满足流体输送的要求，避免通腔内壁残留铸造毛刺造成流阻增大，或是在长期流体冲刷下脱落造成管路堵塞。侧方法兰端的两个安装孔位，在铸造时直接做出预制孔，后续通过钻削、攻丝或是铰孔完成最终加工，法兰的密封面也预留了精加工余量，装配时可以根据工况选择加装平垫片、O型圈或是金属密封垫，保证侧方连接位置的密封可靠性。

　　主管路的两个贯通端采用圆柱光面接口设计，适配常规的卡套式连接、焊接连接或是快插接头连接，不同的连接方式可以根据现场管路的装配需求选择，不需要额外修改接头主体结构。接头主体的壁厚设计充分考虑了铸造工艺的成型要求，所有转角位置都做了圆角过渡，避免铸造时出现应力集中造成的冷隔、裂纹缺陷，同时也能降低管路内流体经过转角位置时的局部流阻，减少流体压力损失。侧方引出的通腔和主管路贯通位置，内壁做了平滑的圆弧过渡，没有直角转折结构，能避免流体在转折位置形成涡流，降低长期运行过程中流体对接头内壁的冲蚀磨损，延长接头的使用寿命。

　　从安装边界来看，这个接头的整体外轮廓没有多余的突出结构，主管路两端的接口同轴度在加工时需要严格控制，保证和对接管路装配时不会出现别劲的情况，避免装配应力长期作用在接头基体上造成疲劳损坏。侧方法兰的安装面和侧方通腔的轴线保持垂直，保证和对接元件连接时密封面能够完全贴合，不会出现偏斜造成的密封失效。接头的整体重量控制在同通径标准接头的合理范围内，安装时不需要额外设计支撑结构，直接通过两端管路和侧方法兰的连接就能完成固定，适合在空间紧凑的设备内部管路布局中使用，能够在有限的安装空间内完成三个方向的管路转接，减少管路弯折次数，优化整个管路系统的布局走向。

　　在实际选型应用中，这类接头的材质通常根据输送介质的特性选择，普通压缩空气、冷却水工况可以采用普通铸铁或是铸铝合金材质，有一定腐蚀性的介质工况可以选用不锈钢铸造材质，油路工况则可以根据压力等级选择铸钢或是球墨铸铁材质。不同材质的接头在壁厚设计上会根据材料的力学性能做对应调整，保证在额定工作压力下不会出现变形、破裂的情况。接头的所有外露非配合面在加工完成后会做对应的表面处理，铸铁材质做喷漆或是发蓝处理，铸铝材质做阳极氧化处理，不锈钢材质做酸洗钝化处理，提升接头的抗腐蚀能力，适应不同的工作环境。
