手动立式压榨果汁机结构设计

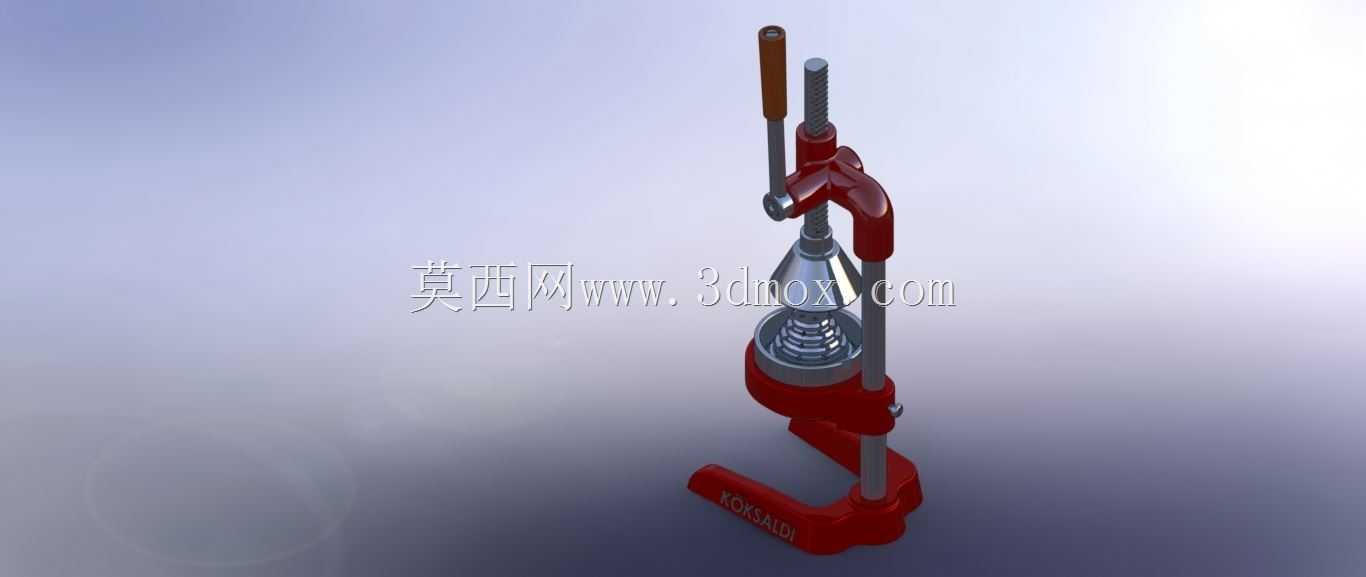

　　这款手动立式压榨果汁机的结构设计，核心围绕小体量场景的鲜榨作业需求展开，区别于电动榨汁设备的复杂电控与高速切削结构，完全依靠纯机械传动实现果蔬的压榨取汁，适配饮品门店现榨出品、家庭日常鲜榨、户外无供电场景的果汁制备需求，尤其适合柑橘、石榴、柠檬这类软质带皮鲜果的冷压榨取，能避免高速切削带来的果汁氧化分层问题，保留果汁的原有风味。从功能实现逻辑来看，设备采用螺旋副配合杠杆施压的组合传动结构，顶部设置木质防滑操作手柄，通过长力臂的杠杆结构降低操作时的施力强度，操作人员仅需施加较小的下压力，即可通过垂直布置的梯形丝杠将力传递至下部的压榨头，梯形丝杠的自锁特性还能在施压过程中保持压力稳定，不会出现施压后压头回弹的问题，

　　保障压榨过程的压力持续输出。压榨头采用锥形渐缩结构，与下部的带漏孔盛料腔体精准配合，锥形结构能够在压头下行过程中，将鲜果逐步向腔体四周挤压，让果汁通过腔体侧壁的密集漏孔流入下部的集汁区域，果渣则被拦截在腔体内，实现汁渣的自然分离，无需额外添加过滤组件。底座采用C型夹装结构设计，夹装臂预留了足够的开口行程，能够适配不同厚度的操作台边缘，通过底座端部的锁紧结构即可将整机牢牢固定在操作台上，避免压榨作业过程中设备出现偏移、侧翻的问题，整机的垂直布局设计也尽可能压缩了水平方向的占用空间，在狭小的操作台面上也能完成安装固定。从结构设计的细节考量，所有与食材接触的部件均采用圆弧过渡设计，不存在清洁死角，压榨腔体与主机架采用可拆分的装配结构，

　　作业完成后可直接拆下腔体进行冲洗，避免果渣残留带来的卫生问题；施压部件与机架的连接位置设置了耐磨导向套，既能够保证压头的垂直下行精度，避免压头偏斜导致的压力不均，也能减少传动部件的磨损，延长设备的使用寿命。机架主体采用弯折成型的一体式结构，受力路径从施压位置沿垂直机架直接传递至底座夹装位置，没有多余的受力转接节点，结构刚性充足，即使在最大施压行程下，机架也不会出现明显的形变，保障压榨过程的结构稳定性。操作手柄的木质握套做了防滑纹理处理，即使手上沾有果汁水渍，也能保证握持操作的稳定性，不会出现打滑脱手的问题。在实际使用场景中，这类手动压榨设备不需要接入电源，也没有复杂的易损电子元件，维护成本极低，

　　相比电动榨汁机更适合高频次的小批量鲜榨作业，比如水吧的单杯出品、早餐店的鲜榨橙汁供应，都能通过这类设备快速完成榨汁作业，且设备的操作门槛极低，不需要专门的操作培训，普通操作人员即可快速上手。从安装边界来看，整机垂直高度控制在常规操作台的上部操作空间范围内，不会与上方的置物架、吊柜产生干涉，夹装底座的夹持厚度覆盖了绝大多数商用、家用操作台的板材厚度，不需要额外制作安装支架，固定后仅需占用不到A4纸大小的台面空间，空间适配性较强。结构设计上还充分考虑了操作的安全性，所有外露的传动部件都做了圆弧倒角处理，没有尖锐的棱角，施压过程中压头的下行速度完全由操作人员手动控制，不会出现电动设备的夹手风险，即使是没有操作经验的人员使用，也能保证操作安全。压榨腔体的漏孔孔径经过合理设计，既能够保证果汁的快速流出，也能拦截绝大多数的果渣纤维，榨出的果汁不需要额外过滤即可直接饮用，压头的下压行程设置了机械限位，避免压头过度下行挤压到腔体底部造成部件损坏。
