三角架式起重机起吊吊钩结构设计

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩作为起重设备直接承接载荷的终端执行部件，其结构可靠性直接决定整套起重作业的安全冗余度，这套三角架式吊钩结构，正是针对中小吨位定点吊装工况做的适配化设计，区别于常规直柄单钩的悬臂受力形式，采用三角侧板作为核心承载框架，从受力路径上优化了载荷传递逻辑。

　　从实际用途来看，这套吊钩总成适配10吨级以下的桥式起重机、履带吊副钩以及车间内固定式电动葫芦的吊装需求，可配合卸扣、吊装带完成异形钢构件、机加工成品件、成捆建材的垂直起吊与短距离移位作业，吊钩本体采用锻造钩头结构，钩身的圆弧曲率按照常规吊装带、钢丝绳索具的弯折半径做了匹配，避免索具在吊重过程中出现过小弯折导致的应力集中断丝问题，钩头开口处预留了安全防脱挡片的安装位，可直接加装标准弹簧式防脱卡，防止作业过程中索具从钩口滑脱。

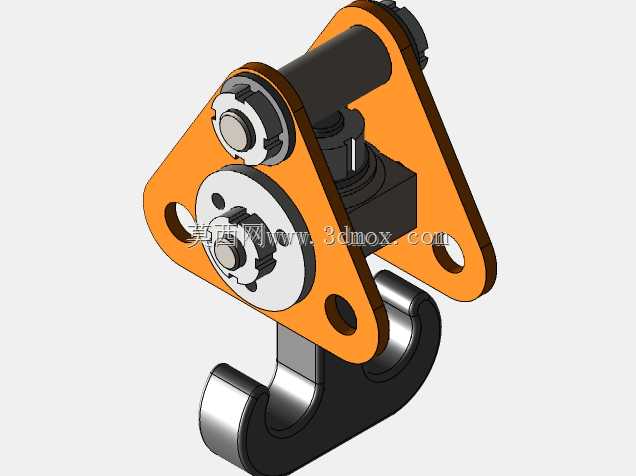

　　功能特性层面，这套结构的核心承载件为两块对称布置的三角型侧板，侧板上开设三个同轴安装孔，上方孔位用于穿装连接销轴，实现吊钩总成与起重机起升机构滑轮组的铰接，中间孔位用于安装钩头的回转支撑结构，让吊钩在吊重状态下可绕垂直轴线360度自由回转，方便作业人员调整被吊工件的朝向，无需反复挪动起升机构位置，下方孔位则作为侧板的减重孔同时兼顾吊装过程中的索具临时挂点，适配多索具同时吊装的工况。侧板与钩头之间设置了推力轴承与轴向定位套，既承担吊重带来的轴向载荷，又能降低回转过程中的摩擦阻力，避免吊重状态下钩头转动卡滞。销轴两端采用开槽螺母配合开口销做轴向锁定，防止作业过程中销轴窜动脱出，所有铰接位置都预留了润滑脂注油通道，可定期加注润滑脂降低铰接面磨损，延长部件使用寿命。

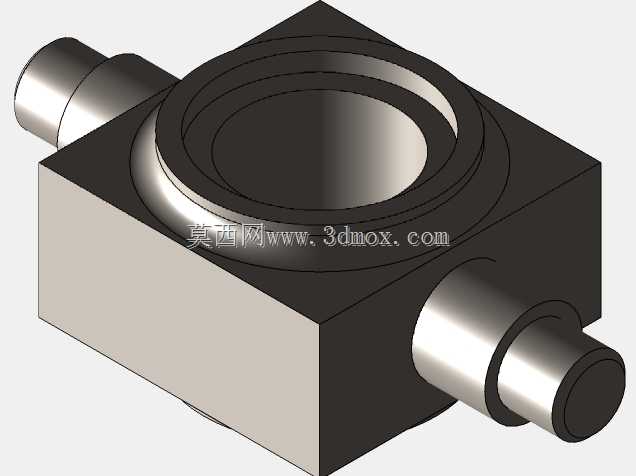

　　设计思路上，整套结构优先考虑受力均匀性，三角侧板的三个孔位中心连线形成稳定的等腰三角结构，让起升载荷从上方连接销轴传入后，可通过两侧板均匀分流到中间的钩头安装位，避免单侧板受力导致的结构变形，侧板的厚度按照额定起重量的1.5倍安全系数做核算，边缘做了倒圆角处理，避免应力集中在板件棱角位置出现疲劳裂纹。钩头与回转座之间采用过盈配合加横向定位销的连接形式，防止吊重过程中钩头从回转座中脱出，所有外露的金属部件都预留了涂装余量，可在加工完成后喷涂防锈漆与警示面漆，适配车间、户外等多场景的防腐蚀需求。

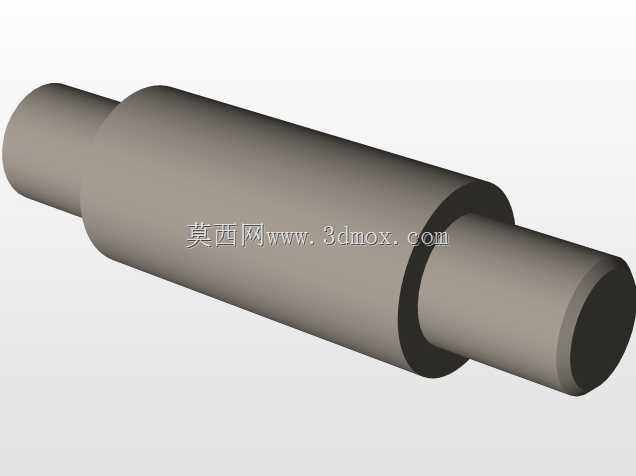

　　从安装边界与尺寸适配来看，上方连接销轴的直径与长度按照常规10吨级起重机滑轮组的耳板间距做匹配，可直接替换同吨位级别的常规吊钩总成，无需对原有起升机构的滑轮组结构做改造，整套吊钩总成的垂直安装高度控制在同吨位吊钩的常规尺寸范围内，不会额外占用过多起升净空高度，适配厂房内起升高度有限的吊装场景。钩头的开口尺寸满足常规直径吊装带、钢丝绳索具的穿挂需求，同时不会因为开口过大导致索具在吊重过程中出现过度滑移，两侧板的外侧间距小于滑轮组的内侧挡边间距，安装后不会出现侧板与滑轮组挡边的摩擦卡滞问题。回转支撑部位的外径尺寸做了收窄处理，避免作业过程中剐蹭被吊工件的表面，针对机加工面的吊装需求，还可在钩身接触位置加装橡胶防护套，防止刮伤工件精加工面。

　　实际作业过程中，这套三角架结构相比传统的单板式吊钩，抗侧向载荷的能力更强，当被吊工件出现小幅摆动时，两侧板可同时承接侧向分力，不会出现单板结构受侧向力弯折的问题，同时三角结构的自身刚性更好，长期承受交变载荷的情况下，板件的形变量更小，可降低日常检查的频次，适合吊装作业频繁的生产车间使用。铰接位置的密封结构可阻挡车间内的金属切屑、粉尘进入铰接摩擦面，减少磨粒磨损带来的部件损耗，日常维护仅需定期注油、检查开口销与防脱挡片的状态即可，维护成本较低。
