铰接式可调连接锁扣结构三维建模

项目分类:通用五金配件 发布时间:2022-06-09 ID:655729
  • 铰接式可调连接锁扣结构三维建模
  • 铰接式可调连接锁扣结构三维建模
  • 铰接式可调连接锁扣结构三维建模
  • 铰接式可调连接锁扣结构三维建模
  • 铰接式可调连接锁扣结构三维建模
  • 铰接式可调连接锁扣结构三维建模

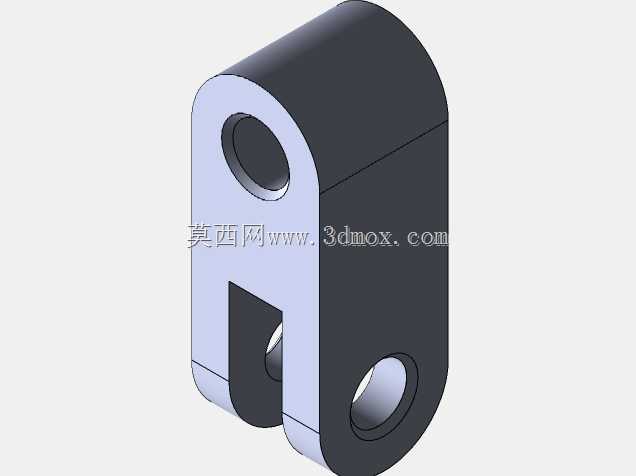

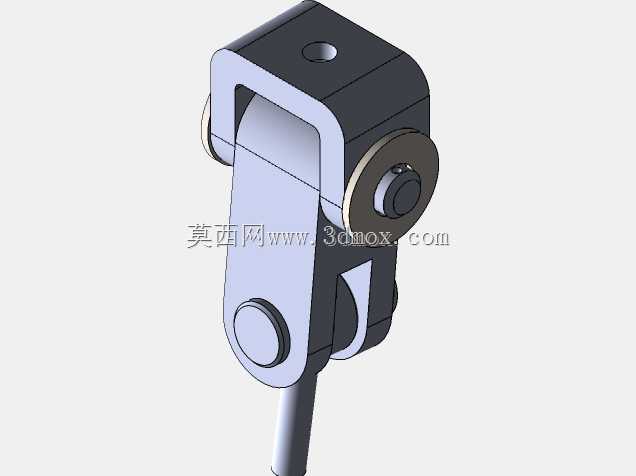

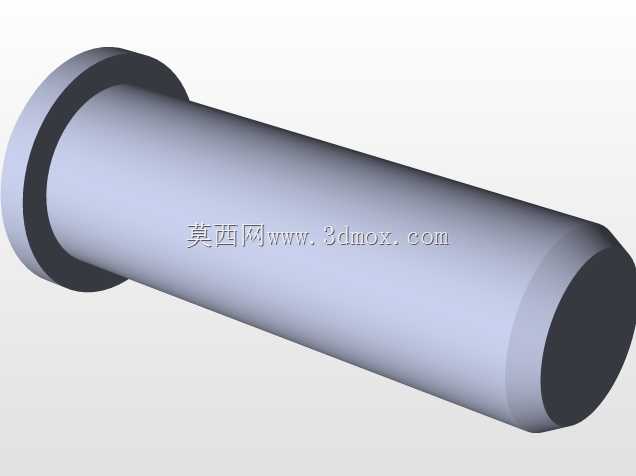

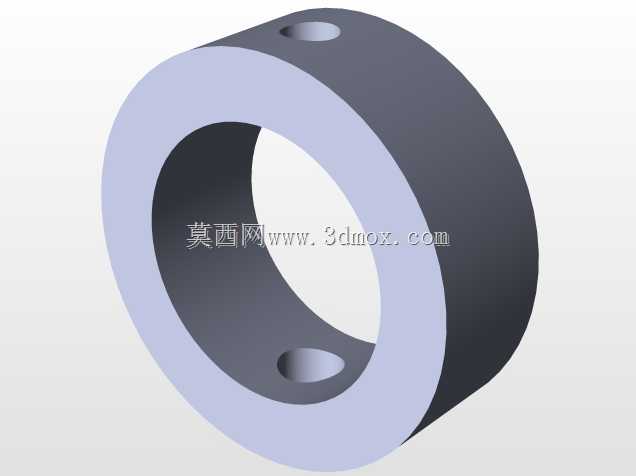

  日常做设备结构设计时,这类带铰接转轴的锁止连接构件,在小型工装夹具、便携设备翻盖、工业机柜侧门、户外箱体快开结构上的应用频次非常高,很多刚入行的结构工程师容易忽略这类小构件的细节设计,要么转轴间隙留得不合理导致开合卡滞,要么锁止面配合角度不对,使用一段时间后出现松旷、锁不紧的问题。从结构本身来看,这个构件采用分体式铰接布局,上部是带安装孔的U型支座,下部是带延伸杆的活动摆臂,两者通过侧边的销轴实现铰接转动,摆臂与支座的贴合面做了圆弧过渡处理,开合过程中不会出现棱角剐蹭的问题,侧边的销轴端部做了限位台阶,不需要额外加装卡簧就能避免销轴轴向窜动,这点在小尺寸构件设计里很实用,能减少装配工序和额外紧固件的使用。

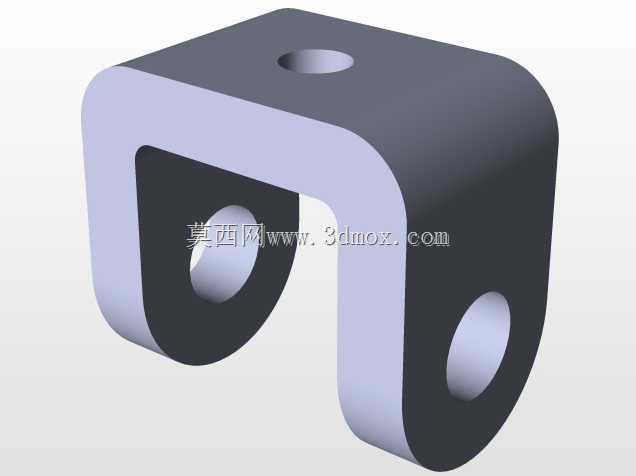

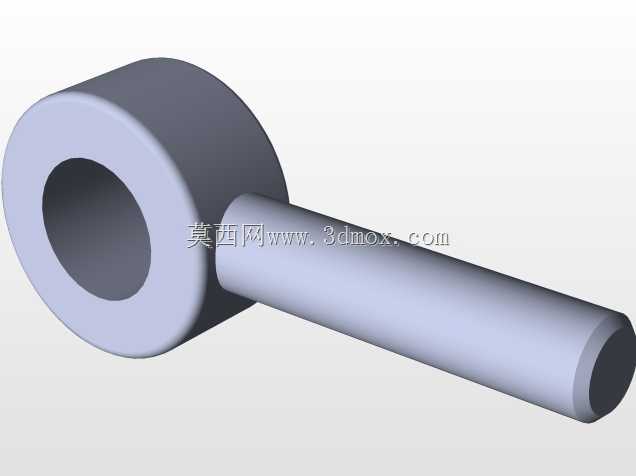

  实际选型应用时,首先要明确安装边界,上部U型支座的顶面安装孔是沉孔设计,适合用内六角圆柱头螺钉固定在安装基体上,安装时要注意支座下方需要预留足够的摆臂转动空间,避免摆臂下翻时和基体结构发生干涉,下部延伸杆的端部是圆柱轴头结构,可以配套连接锁钩、拉杆或者其他联动构件,实现不同场景的锁止需求。设计这类构件的时候,首先要核算铰接副的转动间隙,销轴和孔的配合一般选H8/f7的间隙配合,既保证转动灵活,又不会因为间隙过大出现摆臂晃动的问题,锁止贴合面的角度要做1-2度的预紧斜度,锁止到位后能产生一定的预紧力,避免受振动影响自行脱开。

  从受力角度考虑,这类构件的主要受力点在U型支座的两侧立板和销轴连接处,建模的时候要注意立板和支座主体的交接处做R角过渡,避免应力集中导致长期使用后出现开裂,销轴的直径要根据实际承受的拉力来核算,一般小型箱体用的这类锁扣,销轴直径选4-6mm就能满足日常使用的强度要求,如果是用在重载工装上,就要对应加大销轴直径和支座立板的厚度。另外构件表面的处理也要结合使用场景选择,普通室内设备用冷轧钢板做表面喷塑就可以,户外或者潮湿环境下使用的话,建议选用不锈钢材质或者做镀锌钝化处理,避免锈蚀影响转动灵活性。

  建模过程中要注意几个容易出错的细节,首先是U型支座的内槽宽度要比摆臂的厚度大0.2-0.3mm,给加工误差和表面涂层预留余量,避免装配时摆臂卡在槽内无法转动;其次是摆臂上的销轴孔要和支座上的销轴孔保证同轴度,建模时可以用同轴心配合来校验,实际加工时如果是钣金折弯制作支座,要提前算好折弯回弹量,保证两侧立板的孔位对齐;还有锁止位置的限位结构,这个构件是靠摆臂和支座的平面贴合实现硬限位,建模时要把贴合面的接触面积做足,不要用线接触或者点接触的结构,不然长期使用后容易出现磨损变形,导致锁止位置偏移。

  很多工程师在做这类小构件的时候习惯直接调用标准件库的模型,但实际项目里标准件的安装尺寸往往和设计需求不匹配,要么安装孔位对不上,要么开合角度满足不了使用要求,这时候参照这类成熟结构做参数化修改就很高效,调整支座的安装孔距、摆臂的长度、销轴的直径这些参数,就能快速适配不同的安装场景,不需要从零开始构思结构,能节省不少设计时间。另外要注意,这类带转动副的构件,建模时不要把所有零件做成一个实体,要按实际装配关系拆分零件,保留正确的装配间隙,后续做运动仿真或者出工程图的时候才能直接使用,避免后期还要重新拆分模型返工。
