直列四缸发动机曲柄连杆配气机构总成

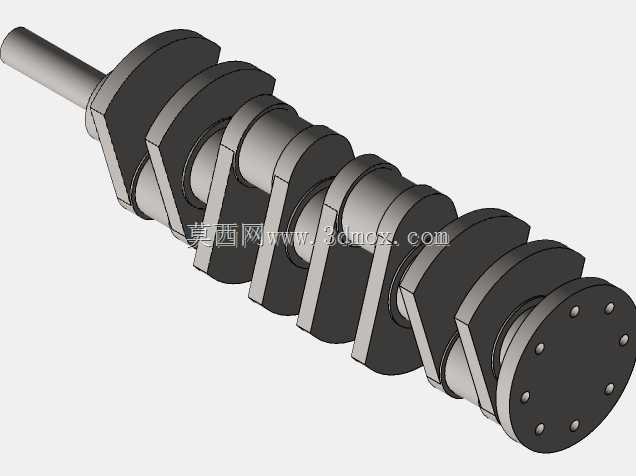

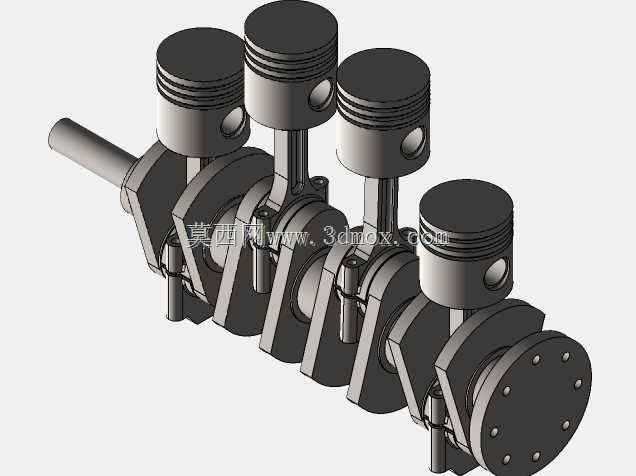

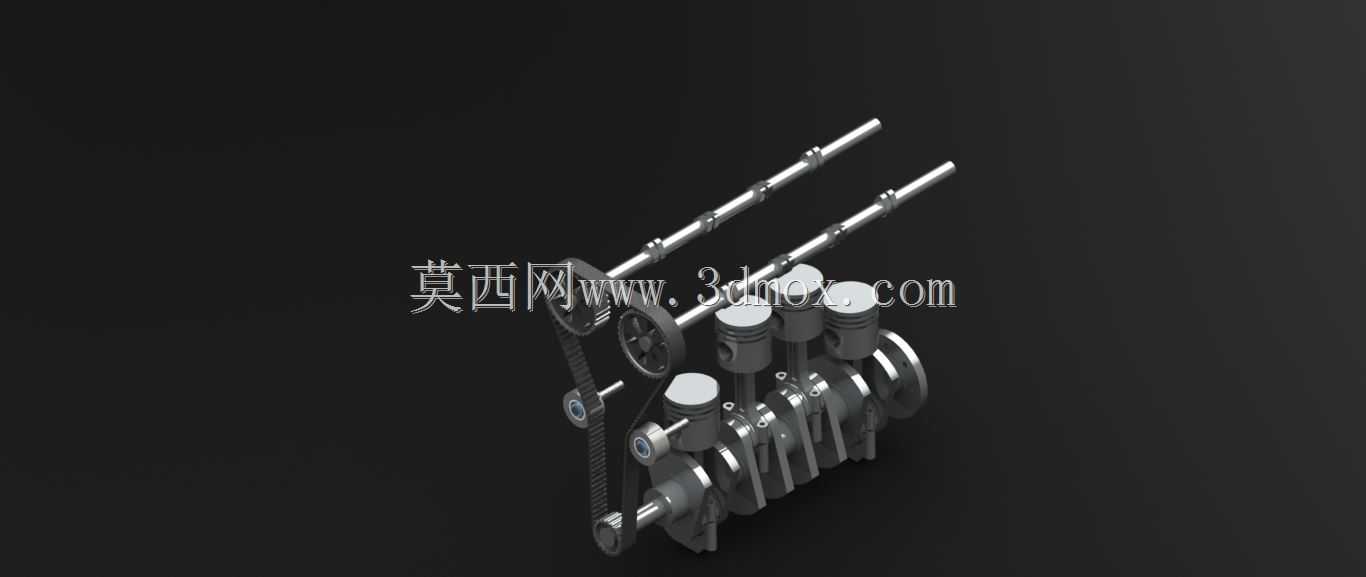

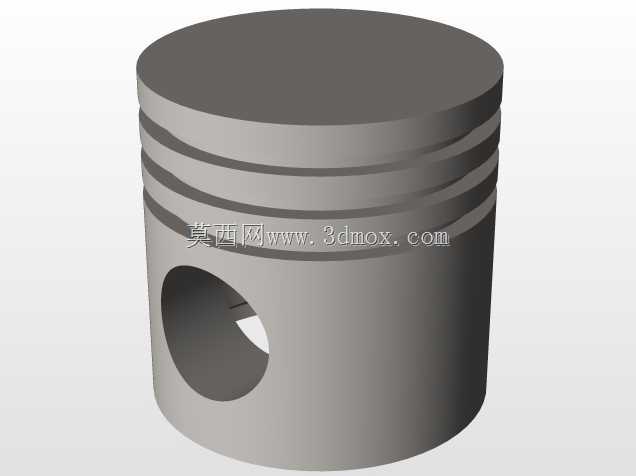

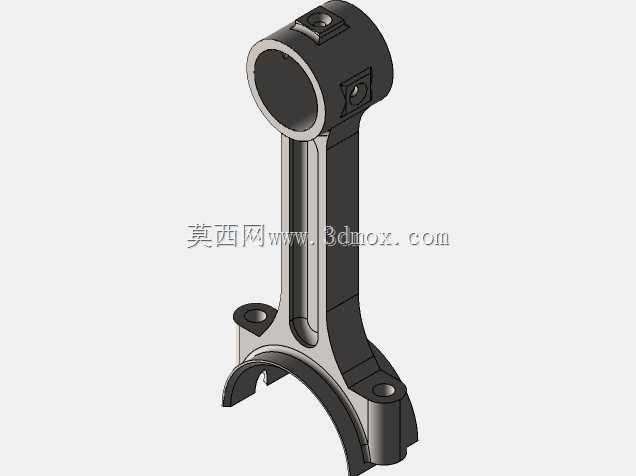

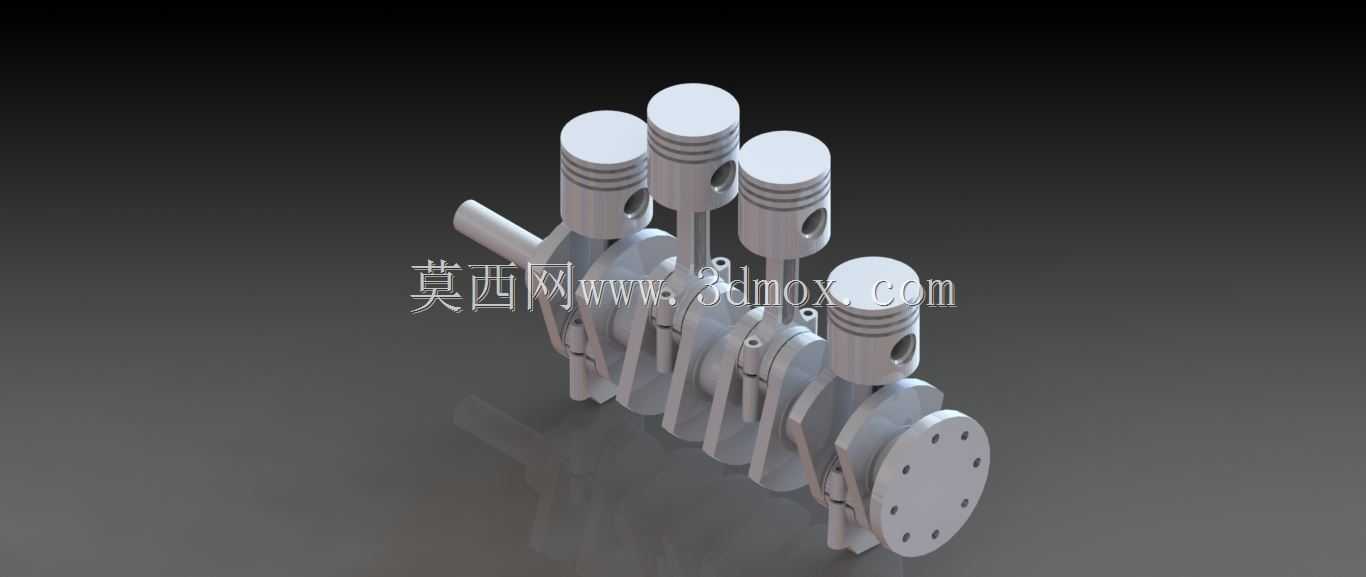

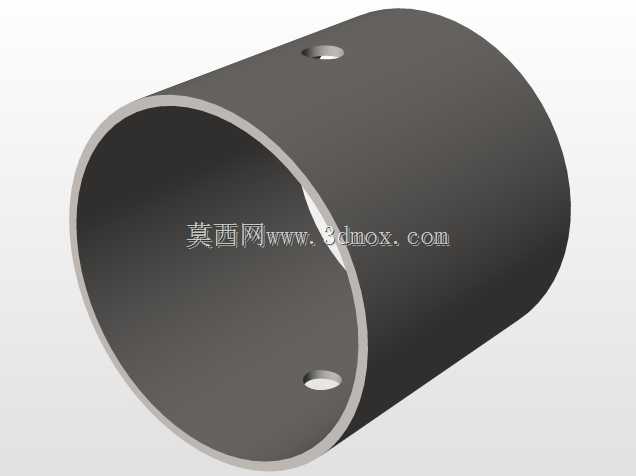

　　这套直列四缸动力核心结构，覆盖了内燃机往复运动转换为旋转输出的全链路传动逻辑，在乘用车动力总成、小型通用动力机组、非道路移动机械的动力单元开发中，是结构验证、运动仿真、教学演示环节常用的参考结构。整套结构以缸体为安装基准，四个活塞沿气缸中心线呈等距直列排布，活塞通过活塞销与连杆小头铰接，连杆大头与曲轴连杆轴颈配合，将活塞承受的燃烧压力产生的往复直线运动，转换为曲轴的旋转扭矩输出，曲轴的主轴颈支撑在缸体主轴承座上，轴向通过止推片限定窜动间隙，保证旋转过程的同轴度与运转稳定性。配气机构采用顶置双凸轮轴布局，两根凸轮轴沿缸盖长度方向布置，分别控制进气门与排气门的开闭时序，凸轮轴通过正时链条与曲轴前端的正时链轮连接，

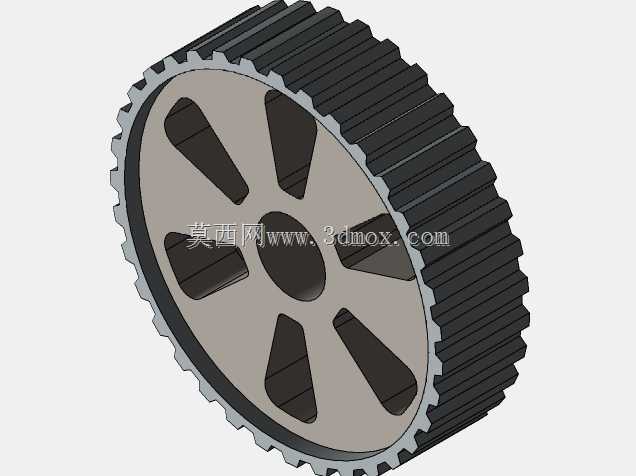

　　严格保证曲轴与凸轮轴的传动比为2:1，匹配四冲程发动机的工作循环相位要求，链条张紧器自动补偿链条磨损产生的松弛量，避免跳齿导致的配气相位偏差。凸轮型线直接决定气门的升程曲线与开闭时刻，设计时需要匹配不同转速区间的进气充量效率，兼顾低速扭矩输出与高速功率响应，气门通过气门弹簧提供回位力，保证凸轮轮廓与气门挺柱始终贴合，避免高速工况下的气门飞脱现象。从安装边界来看，整套结构的轴向尺寸沿曲轴方向排布，四个气缸中心距保持一致，满足缸体铸造的壁厚均匀性要求，曲轴前端预留皮带轮、正时链轮的安装轴颈与键槽，后端预留飞轮连接法兰与油封安装位，可直接匹配离合器、变速箱的输入接口；缸盖部分预留进排气道、火花塞/喷油器的安装孔位，

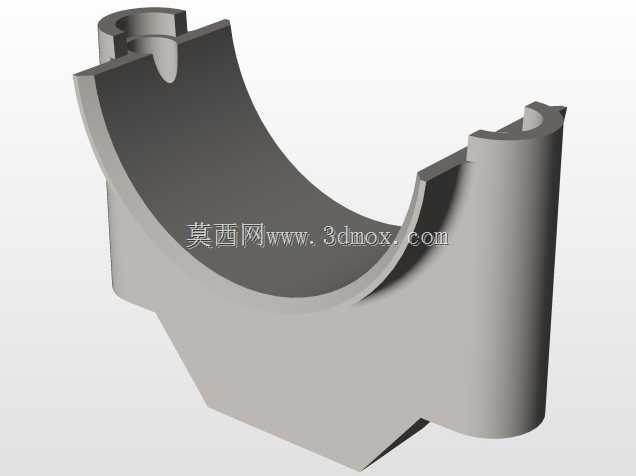

　　凸轮轴轴承盖采用分体式设计，通过螺栓按规定扭矩紧固在缸盖的凸轮轴座上，保证凸轮轴的支撑刚度。设计过程中需要重点校核各运动部件的运动干涉情况：活塞运行到上止点时，活塞顶部与气门的最小间隙需要满足安全阈值，避免气门碰撞活塞顶；连杆摆动过程中与缸筒内壁、曲轴平衡块的间隙需要预留足够的热膨胀余量，避免运转过程中出现刮蹭；正时链条的运行轨迹需要与链条导轨、张紧器导板完全贴合，避免链条抖动产生的异响与磨损。各摩擦副的润滑路径依托缸体、缸盖内的铸造成型油道实现，曲轴主轴颈、连杆轴颈、凸轮轴轴颈、活塞销、链条张紧器等位置均有对应的机油供油孔，压力机油从主油道输送到各摩擦面，形成流体动力润滑膜，降低运转过程中的摩擦损耗与部件磨损。

　　这套结构的运动逻辑清晰，各部件的连接关系、配合公差完全符合量产内燃机的设计规范，可用于动力总成开发阶段的运动学仿真、装配工艺验证，也可作为机械原理教学中曲柄滑块机构、凸轮机构、链传动的组合演示案例，帮助从业者理解内燃机核心部件的运动配合关系与设计要点。在实际工程应用中，该类结构的刚度匹配、动平衡调校直接影响发动机的运转平顺性与使用寿命，曲轴的平衡块设计需要抵消活塞连杆组往复运动产生的一阶、二阶惯性力，凸轮轴的凸轮型线需要经过多轮迭代优化，兼顾充气效率与机构运动的平稳性，避免气门弹簧发生共振失效。
