带安装支座的重载导向滑轮结构设计

　　这款带一体式安装支座的滑轮结构，常应用在物料输送、起重牵引、设备张紧机构等场景中，作为绳索、皮带类传动介质的导向与承载部件，能够在传动路径中改变力的传递方向，同时约束传动介质的运行轨迹，避免传动件出现跑偏、脱槽的问题。从实际使用场景来看，这类滑轮既可以用在小型起重设备的导向端，搭配钢丝绳完成重物提升过程中的方向转换，也可以安装在皮带输送线的张紧侧，通过调整安装位置实现皮带张紧力的调节，还能用于自动化设备的拉线机构中，为柔性传动件提供稳定的支撑回转点。

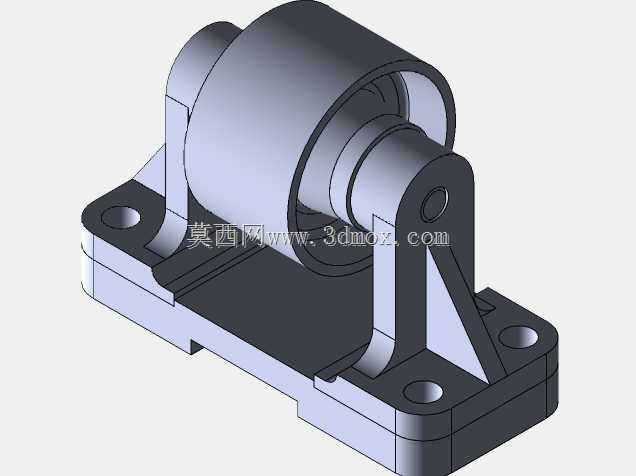

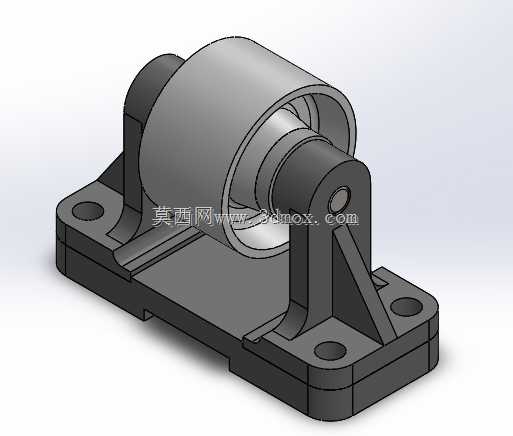

　　结构设计上，这款滑轮采用了双侧立式支座支撑的形式，滑轮主体为中空筒状结构，中间预留了轴系安装空间，两侧的支座与底部安装底板为一体化设计，其中一侧支座额外设置了三角形加强筋结构，能够抵消滑轮承受径向载荷时产生的弯矩，避免支座根部出现应力集中导致的变形或断裂。底部安装底板为矩形结构，四个角位置设置了沉头安装孔，安装时可以通过内六角螺栓将整个组件固定在设备机架的安装平面上，沉头孔的设计能够保证螺栓头部不超出底板平面，不会干涉周边其他部件的布置，同时四个安装孔的孔位间距经过匹配设计，能够适配多数常规型材机架的安装孔距，不需要额外加工转接板即可完成装配。

　　滑轮与支座之间通过销轴实现回转连接，销轴的端部设置了轴向限位结构，避免滑轮在回转过程中出现轴向窜动，滑轮的内孔与销轴之间预留了轴承安装位，实际装配时可以根据载荷等级选配滑动轴承或者滚动轴承，降低回转过程中的摩擦阻力，提升传动效率。滑轮的外圆面采用了平直圆柱面设计，既可以适配平皮带的传动需求，也可以搭配表面开槽的衬套适配圆绳、钢丝绳类的传动介质，用户可以根据实际使用场景更换不同的衬套结构，不需要改动整体支座的安装尺寸，具备较强的适配性。

　　从安装边界来看，整个组件的重心落在底部安装底板的中心区域，安装后不会出现偏载倾覆的问题，双侧支座的高度经过优化，保证滑轮的回转面与安装底板之间预留足够的间隙，避免传动介质在运行过程中与底板或者机架表面产生摩擦。支座的侧面厚度经过强度校核，能够承受额定径向载荷下的弯曲应力，在满载工况下支座的变形量控制在允许范围内，不会因为变形导致滑轮卡滞或者回转不畅。设计过程中还考虑了维护便利性，销轴的一端设置了拆卸工艺孔，需要更换滑轮或者轴承时，只需要将销轴从支座中打出即可完成拆解，不需要拆卸整个底部安装座，能够大幅降低后期维护的工作量。

　　在实际选型应用时，需要根据传动介质的宽度匹配滑轮的辊面长度，根据传动过程中的最大径向载荷校核销轴与支座的强度，同时根据设备的运行速度选择适配的轴承类型，高速工况下优先选择滚动轴承降低摩擦温升，低速重载工况下可以选择滑动轴承提升承载能力。安装时需要保证两个支座的同轴度误差在允许范围内，避免滑轮安装后出现倾斜，导致传动介质单侧磨损加剧，影响整体使用寿命。整个结构没有冗余的设计部件，所有结构特征都服务于承载与回转的核心功能，加工工艺性较好，支座与底板的一体化结构可以通过铸造后铣削加工完成，也可以采用板材焊接后加工安装孔的形式制作，能够适配不同的加工条件与成本需求。
