带手动操作杠杆的法兰式蝶阀结构

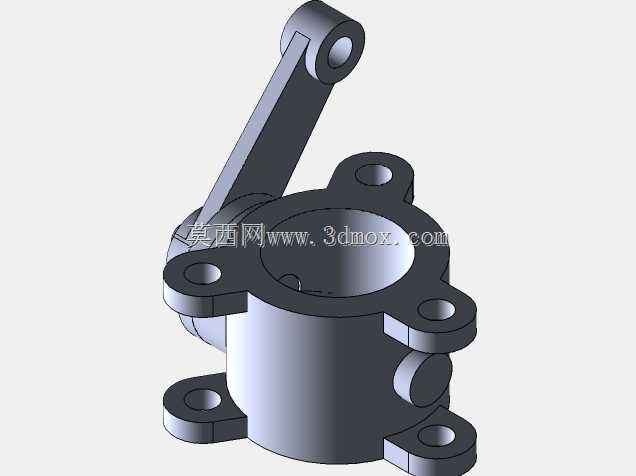

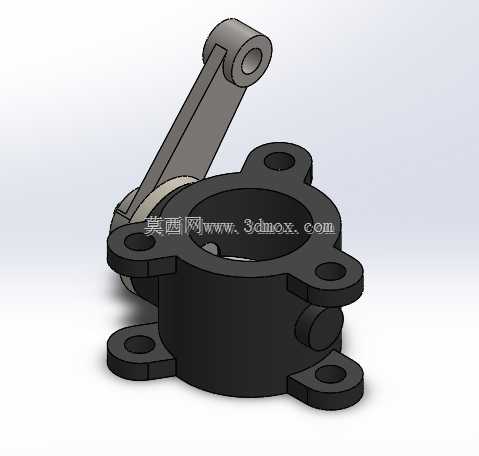

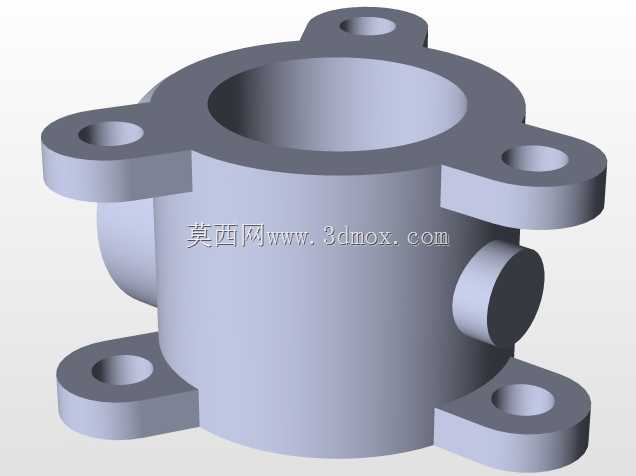

　　这款蝶阀的结构设计完全围绕中低压管路的截断与调节需求展开，主体采用直通式圆柱流道结构，相比同通径的截止阀、闸阀，流阻损失可降低40%以上，适配给排水、暖通循环、低压气体输送、普通化工介质输送等多个场景的管路布设需求。阀体周向均匀布置六个带通孔的安装耳座，耳座与阀体一体铸造成型后做平面铣削加工，安装面平面度控制在0.1mm以内，可直接与配对管路法兰通过螺栓穿接固定，无需额外加装转接法兰，安装时仅需保证两侧法兰密封面与阀体端面平行，螺栓按对角顺序分次拧紧即可，能有效避免因受力不均导致的密封面渗漏问题。

　　操作端采用外置杠杆式手柄结构，手柄与阀杆通过扁方结构传动配合，相比常规的蝶形手轮，杠杆结构的操作力臂更长，在公称压力1.6MPa的工况下，单人无需借助加力杆即可完成阀门的全开、全关操作，手柄转动角度与阀板开度完全对应，0度为全关位置，90度为全开位置，中间区间可根据管路流量需求做任意角度停留，适配需要手动调节介质流量的工况。阀杆与阀体的配合部位设置有轴封结构，可避免介质沿阀杆间隙向外渗漏，轴封采用常规填料压盖结构，后期维护时无需拆卸阀体即可完成填料更换，降低现场运维的工作量。

　　阀板采用偏心密封结构设计，阀板密封面与阀座在全关位置时为线接触密封，相比中线蝶阀的面接触结构，密封面的磨损量更小，阀门的启闭循环寿命可提升30%以上，阀板在开启过程中会快速脱离阀座密封面，大幅降低启闭过程中的操作扭矩，同时减少密封面的摩擦损耗。阀体内部流道做圆弧过渡处理，没有突兀的凸起或直角结构，介质流经阀门时不会形成明显的涡流区，一方面可以降低流阻，另一方面也能减少介质中固体杂质在阀体内的沉积，适配含有少量固体颗粒的污水、浆料类介质输送场景。

　　从安装边界来看，这款蝶阀的结构长度远短于同通径的闸阀、截止阀，整体占用的管路轴向空间更小，在布设空间紧凑的设备内部管路、管井内管路时优势明显，阀体外部没有突出的易磕碰结构，运输、安装过程中不易出现结构变形。手柄的操作空间预留充足，当阀门安装在贴近墙面、设备侧壁的位置时，手柄转动全程不会与周边结构发生干涉，无需额外调整安装角度或加装操作延长件。阀杆两端的支撑部位设置有自润滑轴套，长期使用过程中无需定期加注润滑脂，即可保证阀杆转动灵活，不会出现卡涩问题，适配长期处于半开状态、调节频次不高的管路工况，避免因长期静置导致阀杆锈死无法操作。

　　在结构细节处理上，所有铸造边角都做了圆角过渡，没有尖锐的毛刺或棱角，安装操作过程中不会划伤施工人员，安装耳座的通孔直径比配套螺栓大2mm，可补偿管路安装时的少量位置偏差，降低现场安装的对中难度。阀体的壁厚按照公称压力1.6MPa的强度要求核算，在满足强度要求的前提下尽可能控制整体重量，相比同参数的铸铁闸阀，整体重量可降低60%左右，运输、吊装、安装的人力成本都能得到有效控制。
