双碟抛物面聚光太阳能热电转换装置

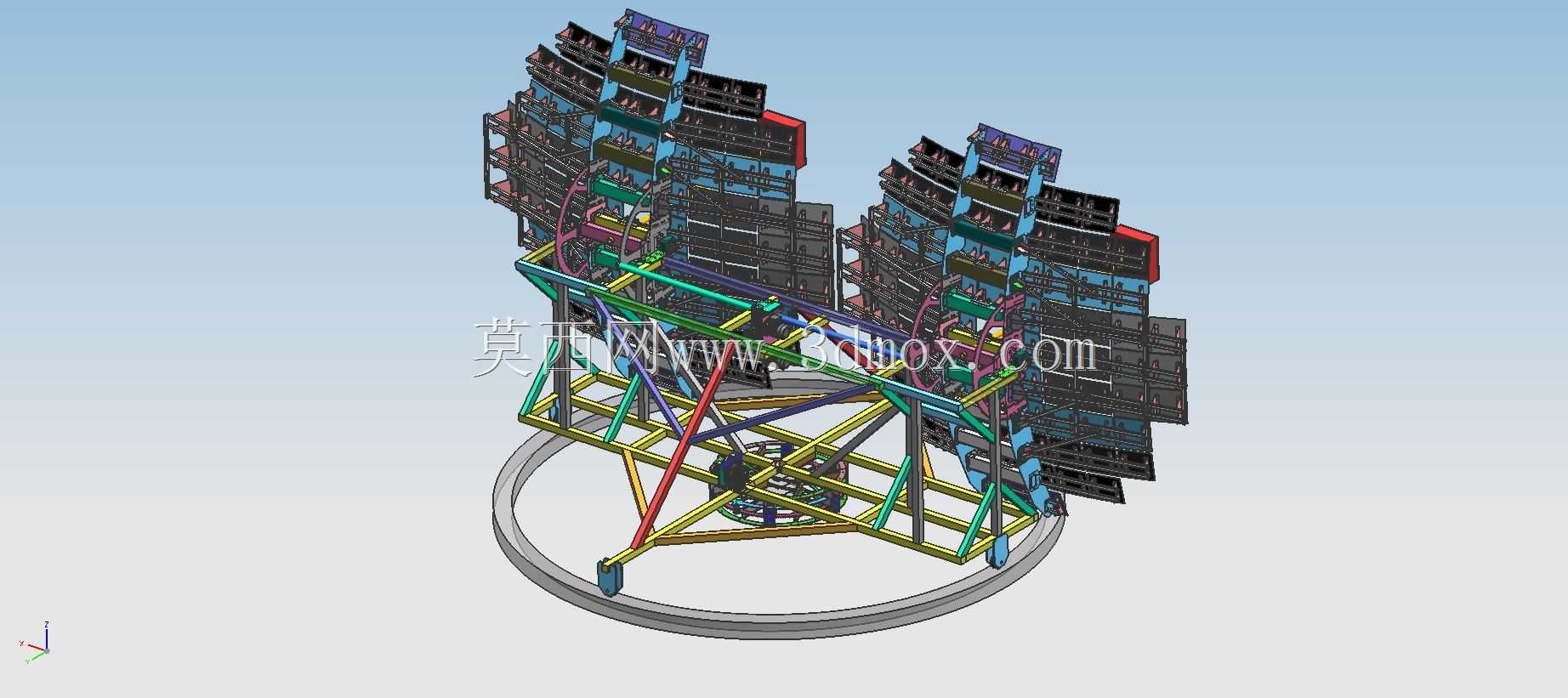

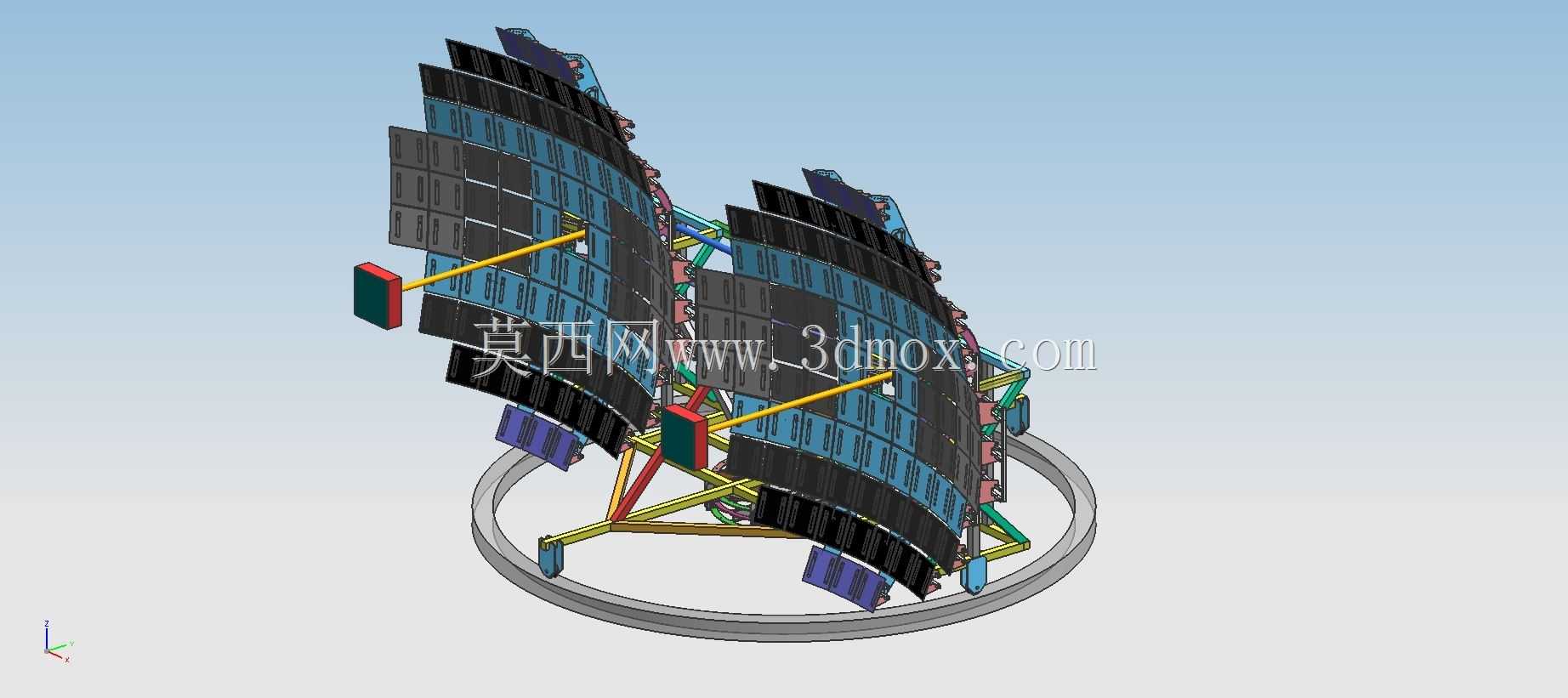

　　碟式聚光太阳能热发电系统属于分布式太阳能利用装备的典型结构，这套双碟构型的装置核心设计目标是在有限占地范围内最大化太阳辐射接收面积，解决传统单碟聚光系统单位占地发电效率偏低的痛点，尤其适配土地资源紧张的城郊分布式能源站点、离网型工矿辅助供电场景、偏远地区小型独立供电网络的搭建需求。从结构布局来看，整套装置采用两组对称布置的抛物面聚光碟作为光能收集单元，单碟反射面口径为6米，两组碟体通过共用的中央回转支撑桁架集成安装，相比同总采光面积的两台独立单碟发电装置，可减少约35%的底部支撑结构占地，同时降低回转驱动机构的重复配置成本。聚光碟面采用分块式反射镜拼接结构，每块反射镜单元通过可调式连接座固定在碟体桁架上，

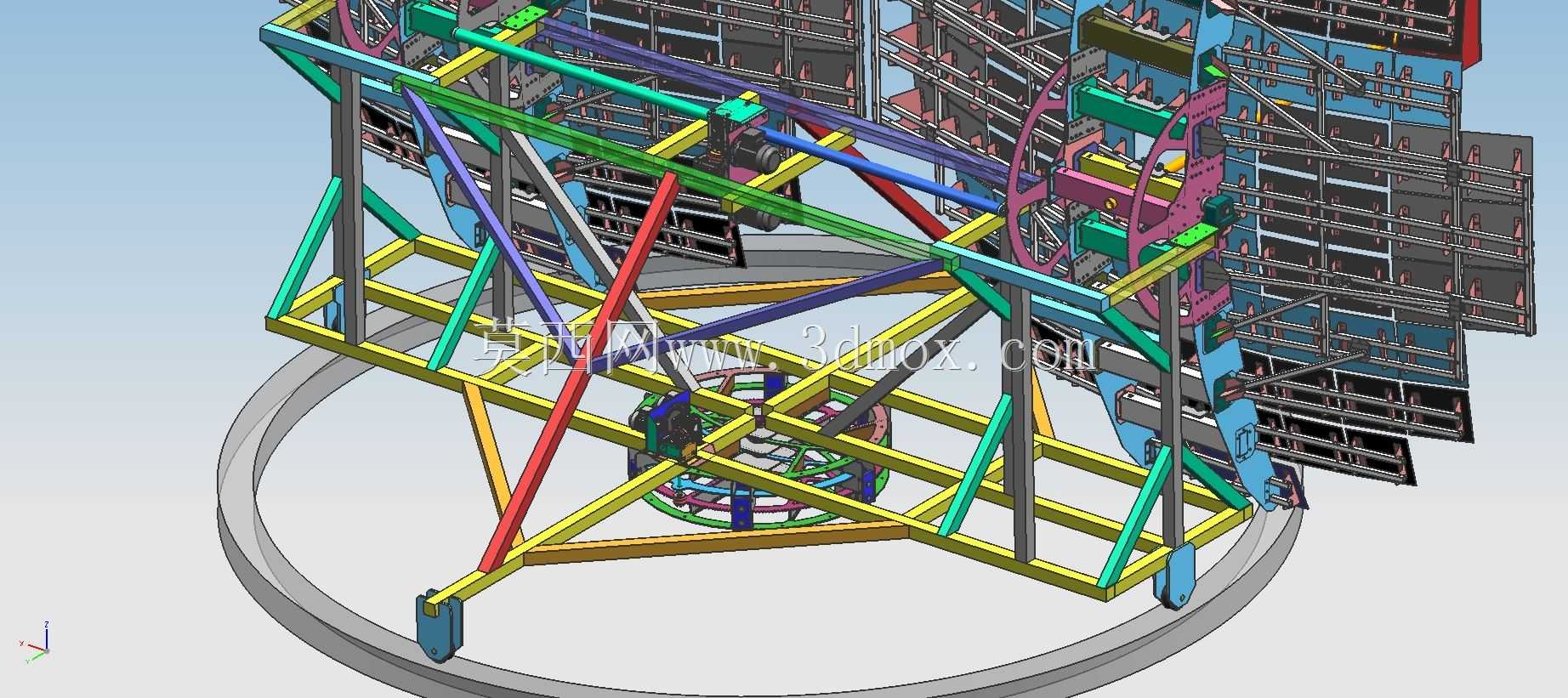

　　安装阶段可通过逐块调整反射镜角度，将入射太阳光精准聚焦到碟体焦点位置的集热装置上，集热装置通过导热介质将聚焦产生的高温热能传递到热电转换模块，完成光-热-电的能量转换流程。支撑桁架采用空间桁架结构设计，主受力杆件选用型钢焊接成型，节点处采用标准化连接板螺栓连接，既保证整体结构在12级阵风工况下的结构刚度，避免碟面变形导致聚光焦点偏移，也方便现场组装时的构件运输与拼装作业，整套装置的底部回转支撑采用大直径回转轴承结构，可带动两组聚光碟同步完成方位角与高度角的双轴跟踪，保证全天不同时段碟面法线方向与太阳入射方向保持一致，最大化光能接收效率。设计阶段针对双碟布局的受力平衡做了专项优化，两组聚光碟的重量相对于回转中心对称分布，

　　可大幅降低双轴跟踪驱动机构的负载扭矩，相比同功率等级的单碟装置，驱动电机的选型功率可降低40%左右，同时减少跟踪过程中的结构偏载磨损，提升整套装置的长期运行可靠性。在安装边界方面，整套装置组装完成后，底部支撑底座的安装占地直径约7米，安装场地需要保证周边无高度超过碟体安装高度的固定遮挡物，基础施工时需要根据当地最大风荷载参数设计混凝土基础的预埋深度与配筋参数，保证极端天气下的结构稳定性。反射镜单元的拼接间隙控制在5毫米以内，既避免热胀冷缩导致镜块挤压破损，也尽可能减少反射面的漏光损失，集热装置的安装位置通过工装定位保证处于抛物面的理论焦点位置，定位偏差控制在10毫米以内，避免聚光光斑偏移导致集热效率下降。

　　整套装置的管路与线缆沿桁架杆件内侧布置，通过管卡固定，避免长期户外暴晒导致线缆老化，同时减少外部风阻对结构的附加载荷。从实际应用场景来看，这套50kw功率等级的双碟聚光发电装置既可以单套独立运行，为离网场景提供稳定电力输出，也可以多套阵列布置组成小型太阳能热发电站，相比光伏发电系统，其自带的储热单元可在太阳辐射波动时维持稳定的电力输出，降低供电波动对后端用电设备的冲击，同时在非供电峰值时段可将富余热能用于产出生活热水，提升能源综合利用效率，整体热电转换效率比同规模平板光伏系统高出约20%，尤其适配太阳直射辐射资源丰富的西北荒漠、戈壁地区的分布式能源供给场景。
