塔式聚光太阳能热电转换接收装置结构

　　这套塔式聚光太阳能接收装置的结构设计，核心瞄准分布式光热发电场景下的中温热电转换需求，区别于常规平板光伏的光电直接转换路径，它通过多面反射镜阵列将入射太阳光聚焦到中心接收区域，把光能转化为高温热能后再驱动后续热电转换单元输出电力，适配日照资源充足的偏远区域离网供电、工业园区分布式能源补能这类对供电稳定性有要求的场景，相比同功率等级的平板光伏，它的能量转换密度更高，在直射辐照强度高的区域单位占地的输出功率优势明显。

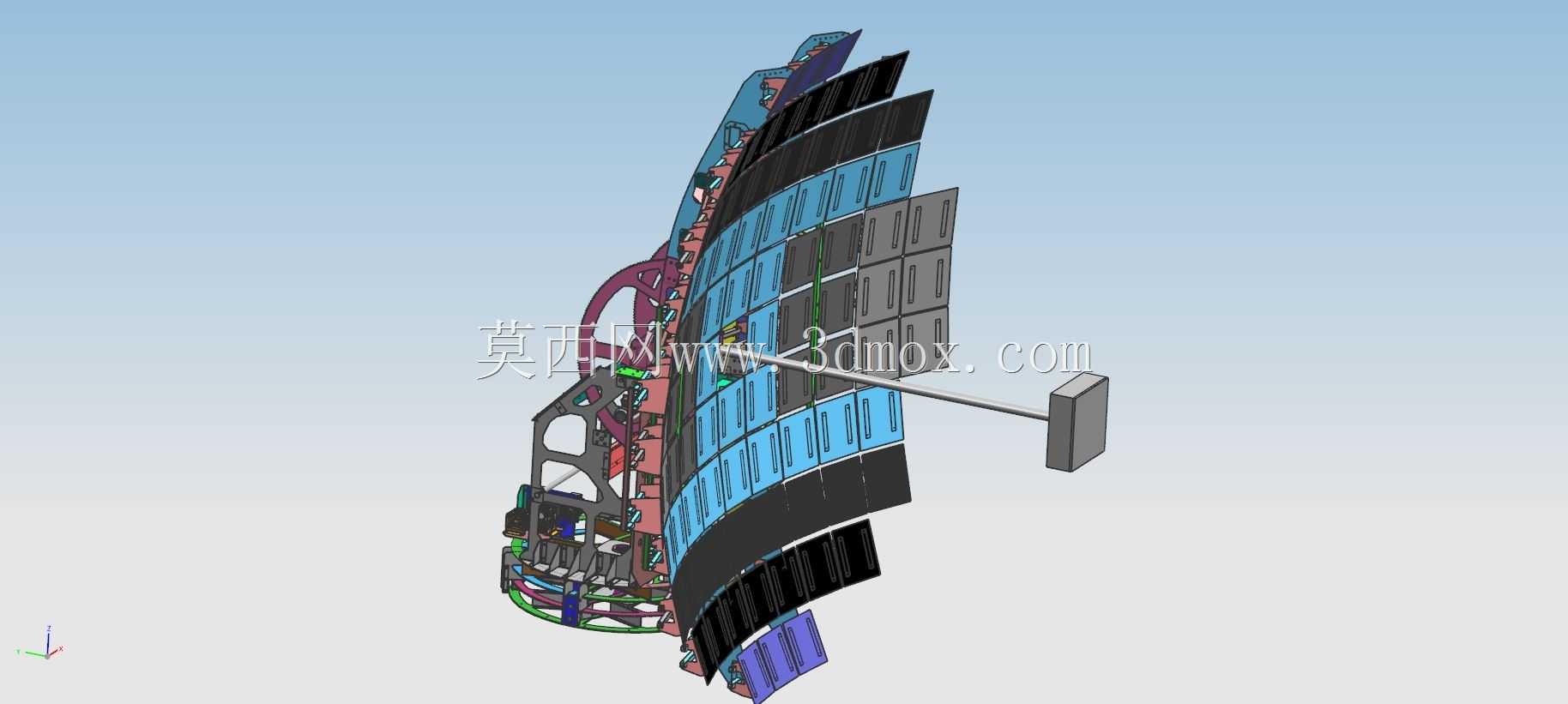

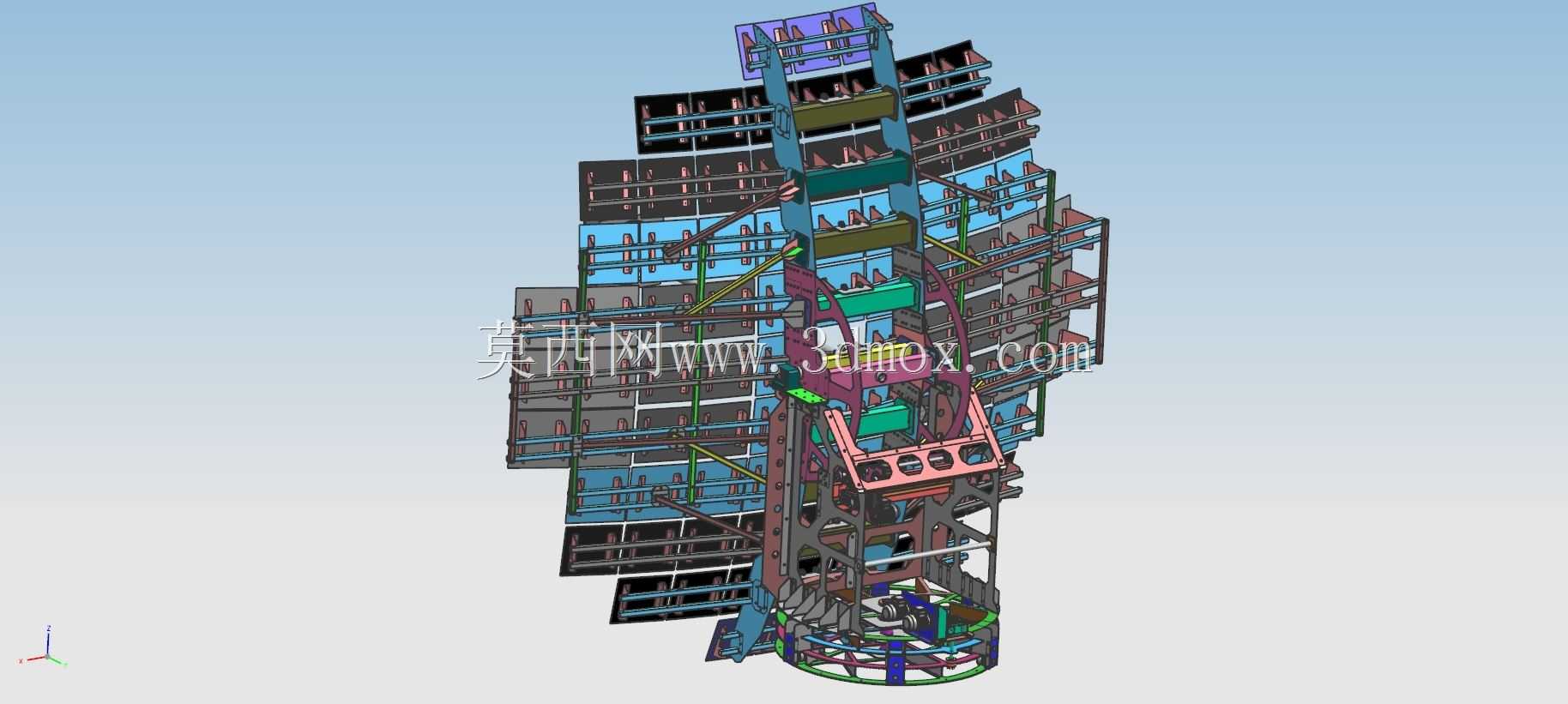

　　从结构布局来看，整体采用中心立柱承载+周向分层排布接收模组的形式，中心主立柱作为核心承载构件，底部设计有环形安装基座，基座上预留了地脚螺栓连接孔位，适配混凝土浇筑的预埋基础安装，安装时需要保证基座平面的水平度偏差控制在千分之二以内，避免上层模组排布出现倾角偏差影响聚光接收效率。周向的接收模组采用分层错落排布的方式，每层的模组安装支架都设计了独立的倾角调节结构，不同层的模组对应不同高度的聚光反射镜场焦点位置，避免出现焦点偏移导致的局部热流密度过高，烧坏接收面涂层的问题。

　　在功能特性上，每个接收模组的背面都设计了介质流道结构，换热介质从底部环形基座的总进液管流入，通过中心立柱内部的分液管路分配到每层模组的流道中，带走接收面汇聚的太阳辐射热量后，再通过集液管路汇总到底部的总出液管，输送到后续的储热或者发电单元。模组的接收面采用耐高温的选择性吸收涂层，能够在高倍聚光下保持稳定的光热转换效率，同时支架结构上预留了温度传感器的安装位，可实时监测每个模组的表面温度，当出现局部温度异常时可联动调整反射镜的角度，避免设备过热损坏。

　　设计过程中重点考虑了户外长期运行的结构可靠性，所有外露的结构件都做了抗风载校核，按照12级阵风的载荷工况做了有限元受力分析，支架的连接节点都采用防松螺栓结构，避免长期风振导致的连接松动。不同层的模组之间预留了足够的检修间隙，运维人员可以通过中心立柱旁的爬梯到达每层的检修平台，对单个模组进行拆卸维护，不需要整体拆解上层结构，降低后期运维的工作量。

　　安装边界方面，整套装置的整体外接圆直径控制在6米级别，总高度根据反射镜场的布置高度匹配，底部基座的安装尺寸需要和现场预埋的地脚螺栓位置一一对应，安装时需要先校准中心立柱的垂直度，再逐层安装接收模组，每安装完一层都要复测模组的倾角和位置精度，保证所有接收面都处于反射镜场的聚焦范围内。管路接口都采用标准的法兰连接形式，和外部储热、发电单元的管路对接时不需要额外做转接件，减少现场安装的焊接工作量。另外在结构的顶部设计了避雷接闪装置，通过立柱内部的引下线连接到接地网，满足户外电力设备的防雷要求，整套结构的受力路径清晰，所有载荷都通过中心立柱传递到基础，没有额外的受力冗余构件，在保证结构强度的前提下尽可能控制了整体自重，降低基础的承载要求。
