固定转速交流感应电机节能控制板

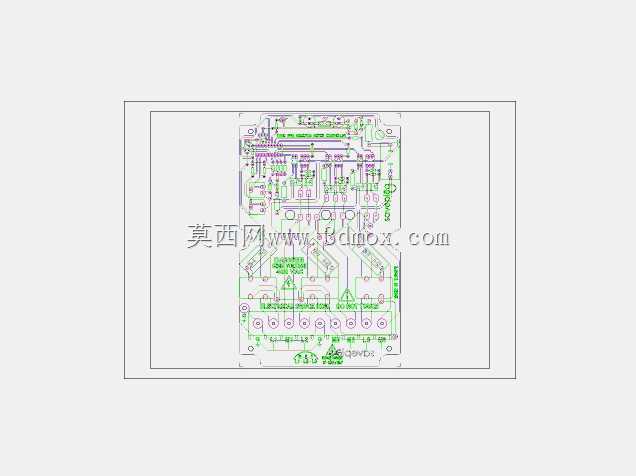

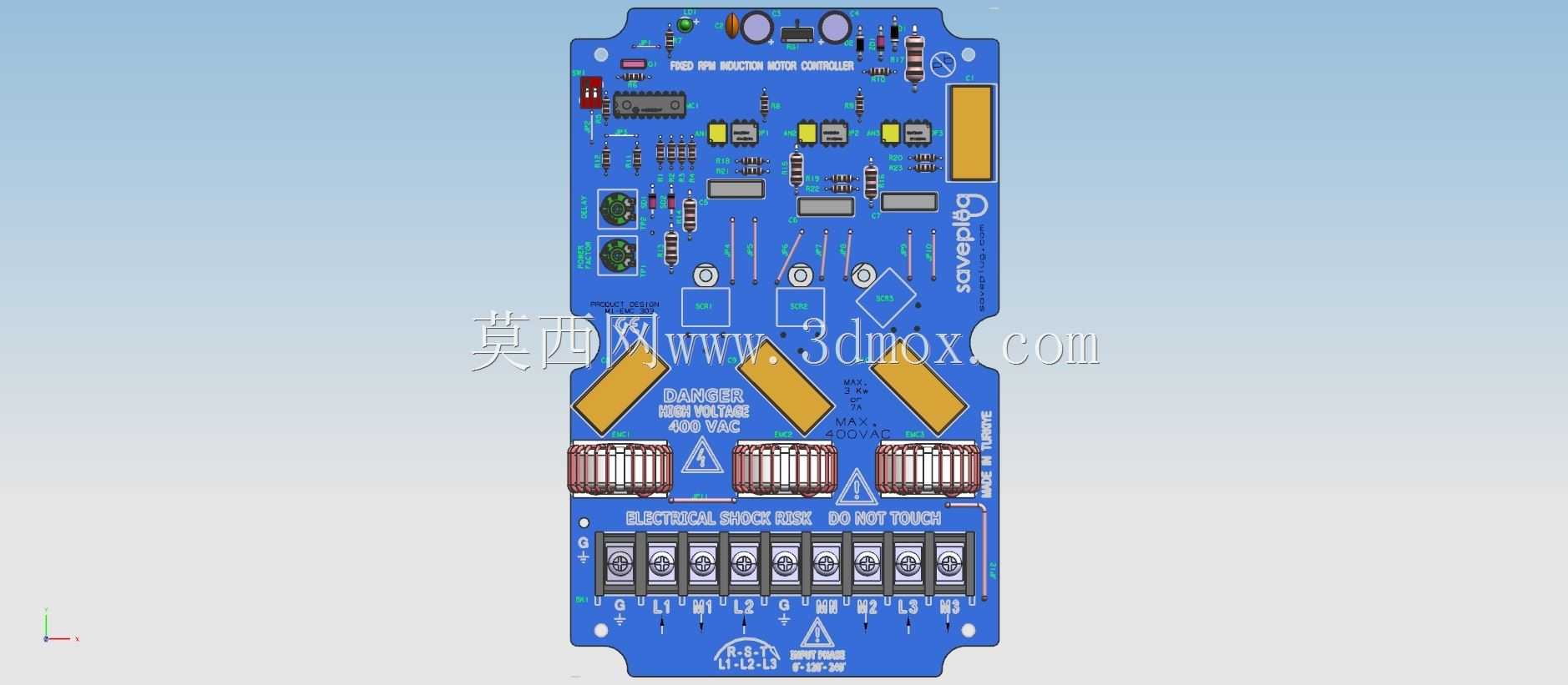

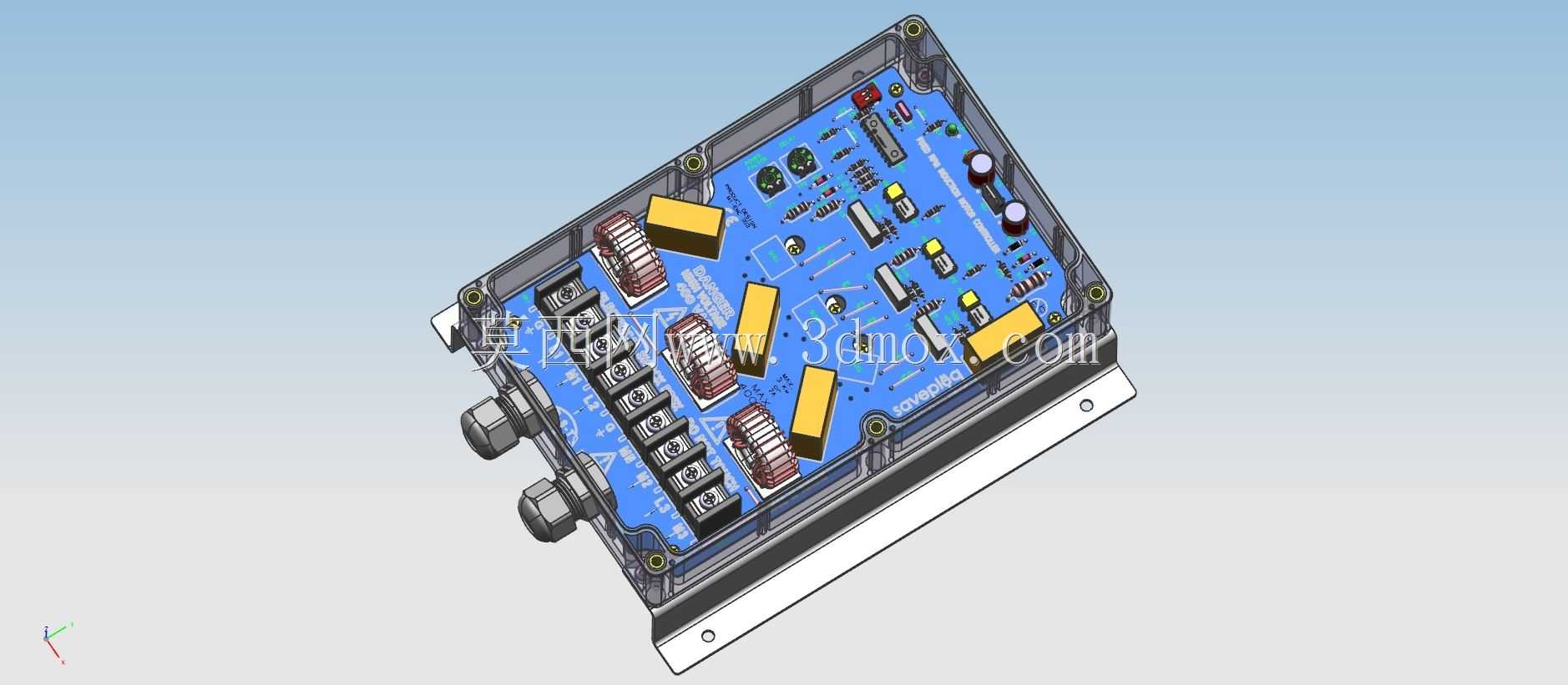

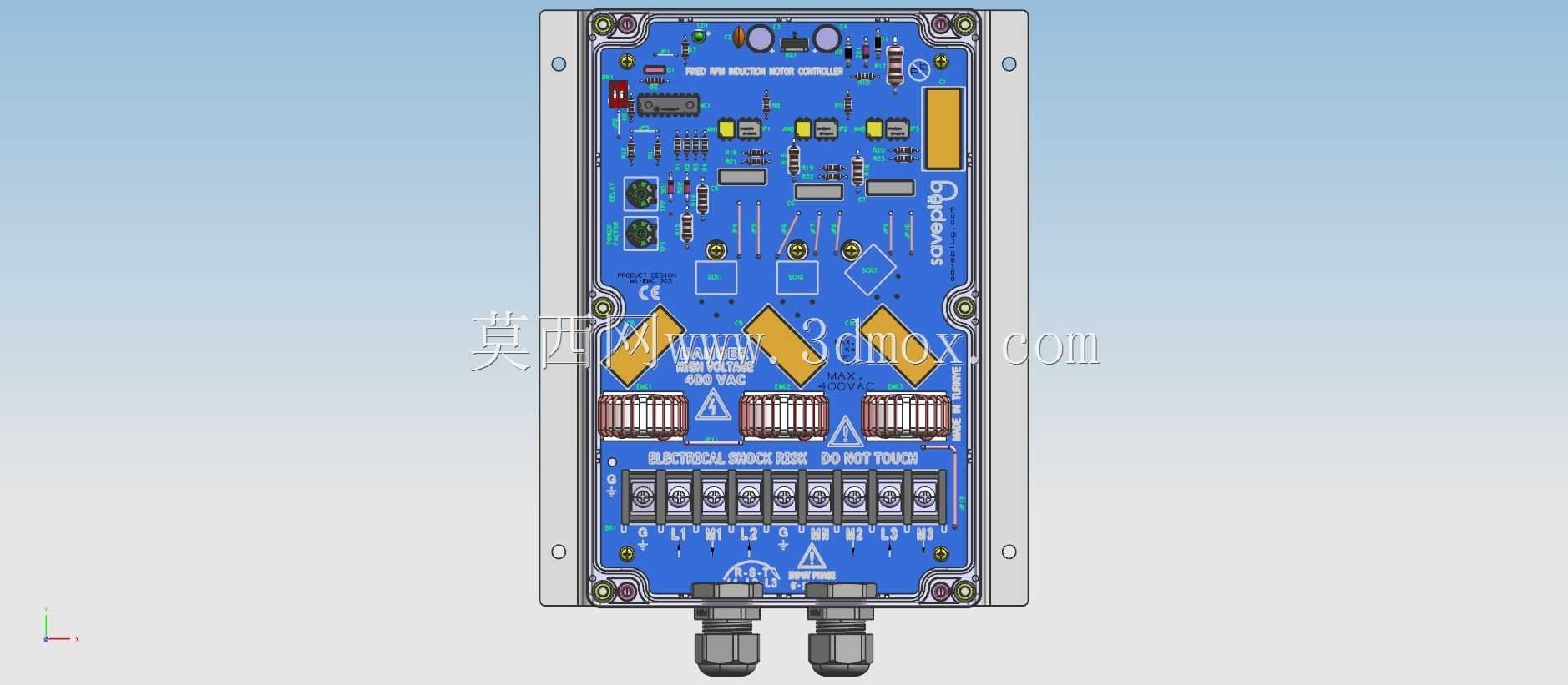

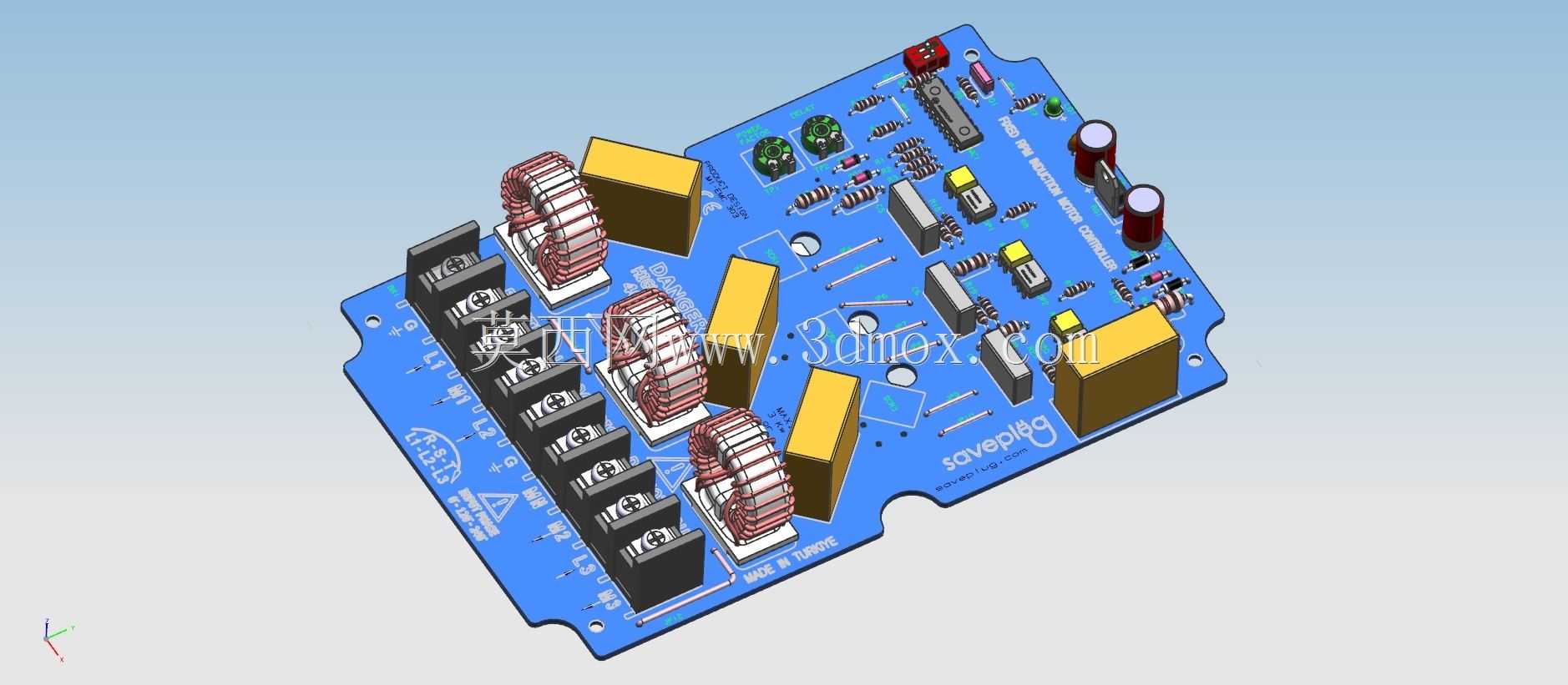

　　在工业传动、民用风机水泵这类大量搭载固定转速交流感应电机的场景里，电机长期处于额定工况下运行，实际负载波动时多余的有功功率会以发热、无功损耗的形式耗散，常规的通断式控制无法匹配动态负载需求，这款节能电机控制板正是针对这类场景开发的功率调节核心部件。从结构布局来看，整块PCB采用蓝色阻焊层设计，板载元件排布严格遵循强电弱电分离原则，功率回路与信号回路之间预留了足够的爬电距离，输入端的接线端子采用栅栏式大电流端子，单端子可承载的持续电流匹配常规小功率感应电机的额定电流需求，端子旁预留的固定孔位可直接将控制板锁装在设备电控仓的标准安装柱上，安装孔位间距适配市面通用的电机控制仓安装尺寸，不需要额外做安装支架改制。

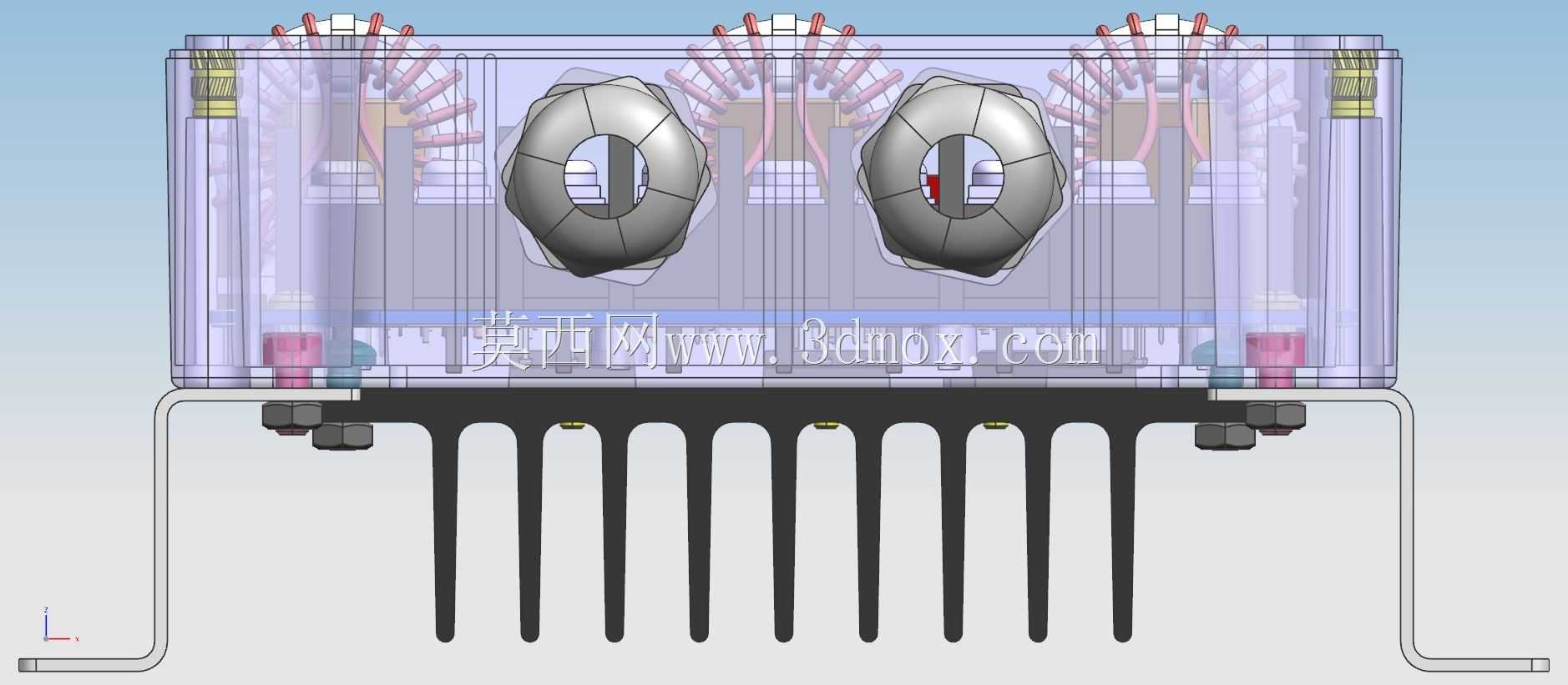

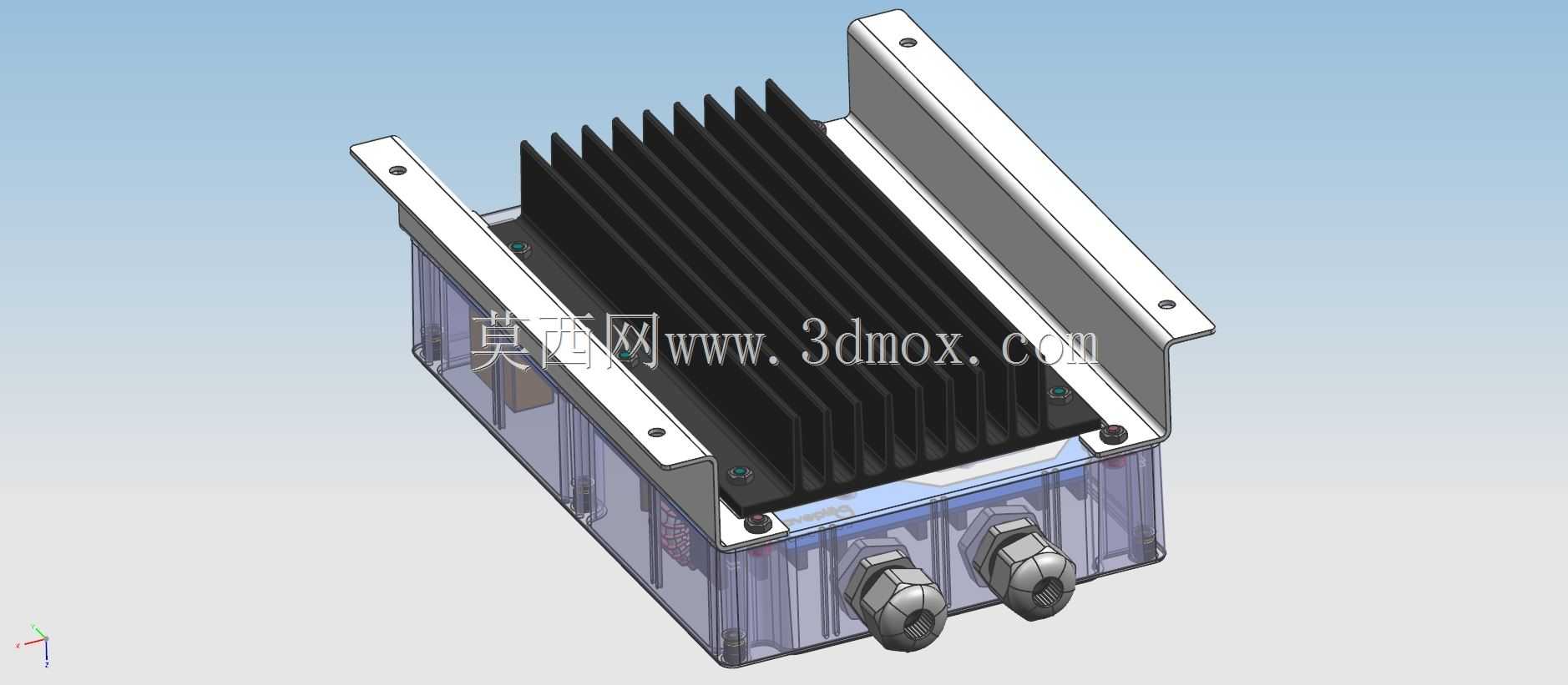

　　板载的多组绕线电感与大容量电解电容组成输入滤波与功率缓冲回路，能够抑制电机启停、负载突变时产生的反向电动势冲击，避免电网侧的谐波串入控制回路干扰信号采样；黄色的安规隔离块设置在强电端子与信号采样区之间，满足低压电控设备的安规绝缘要求，即使在潮湿多尘的工业现场，也能避免积尘导致的极间打火问题。功率输出端的MOS管阵列紧贴板边排布，预留的散热安装位可直接加装铝制散热片，当控制板满负荷输出时，散热片能够将功率器件的结温控制在安全阈值内，不需要额外配置风冷装置，简化了整套控制装置的结构复杂度。控制逻辑上，这块控制板通过实时采样电机运行的电流、电压相位差，动态调整输出到电机的有功功率供给，当电机处于轻载工况时，自动降低输出端的励磁电流，

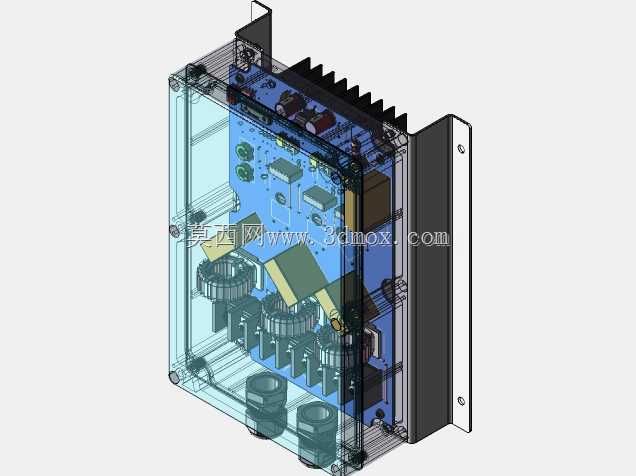

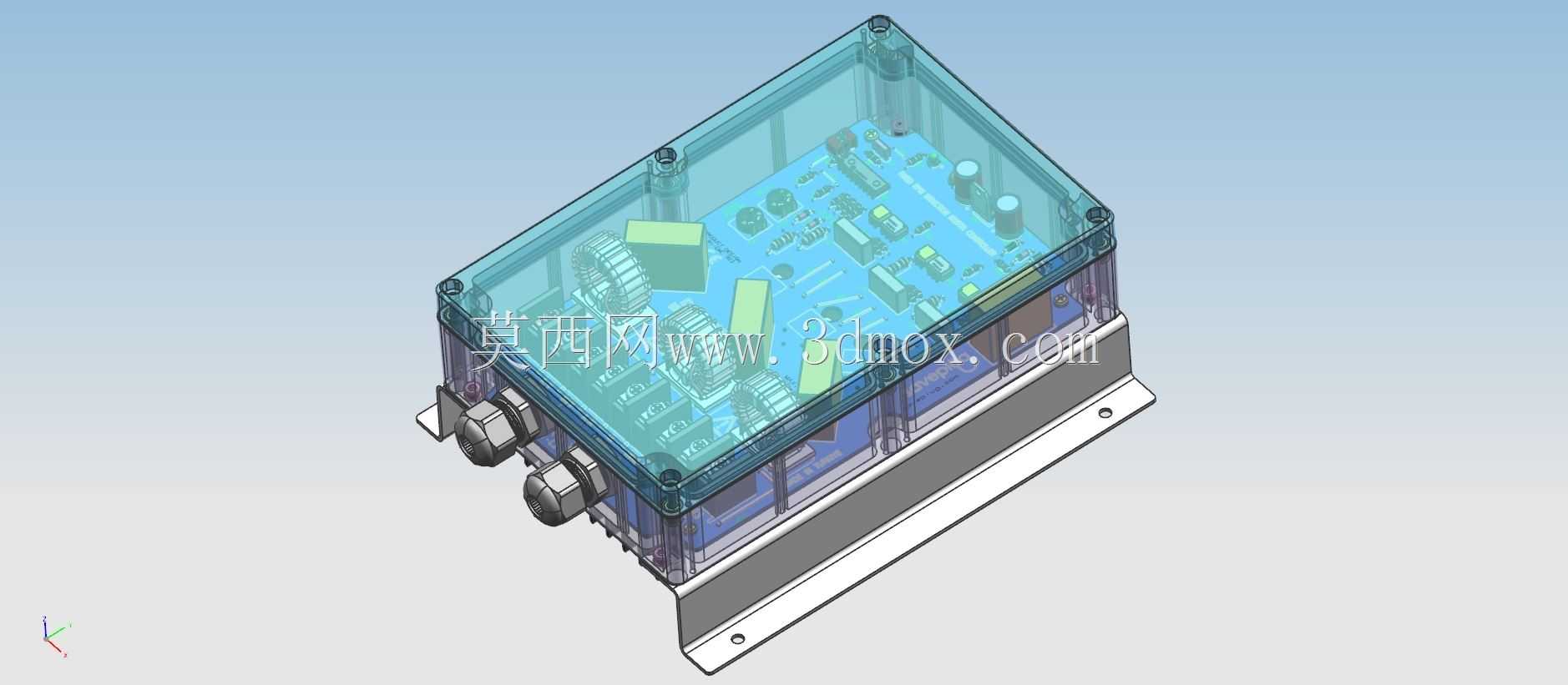

　　减少不必要的有功损耗，最高可将电机运行的有功损耗降低三成左右，相比传统的电容补偿式节能方案，动态响应速度更快，不会出现负载突变时的补偿滞后问题。从安装边界来看，整块控制板的外形为带安装缺口的矩形，缺口位置专门避让了电控仓内常见的走线槽与固定凸台，板上所有元件的最高高度不超过常规电控仓的内部净空高度，安装时不需要对原有设备的仓体做切削改造，替换原有传统接触器式控制板时，接线端子的定义与常规电机控制板兼容，现场电工不需要重新梳理接线逻辑即可完成替换。板载的状态指示灯设置在板边易观察的位置，设备运行时可通过指示灯的闪烁状态直接判断控制板的工作模式，不需要外接额外的显示模块，降低了整套系统的配套成本。在实际应用中，

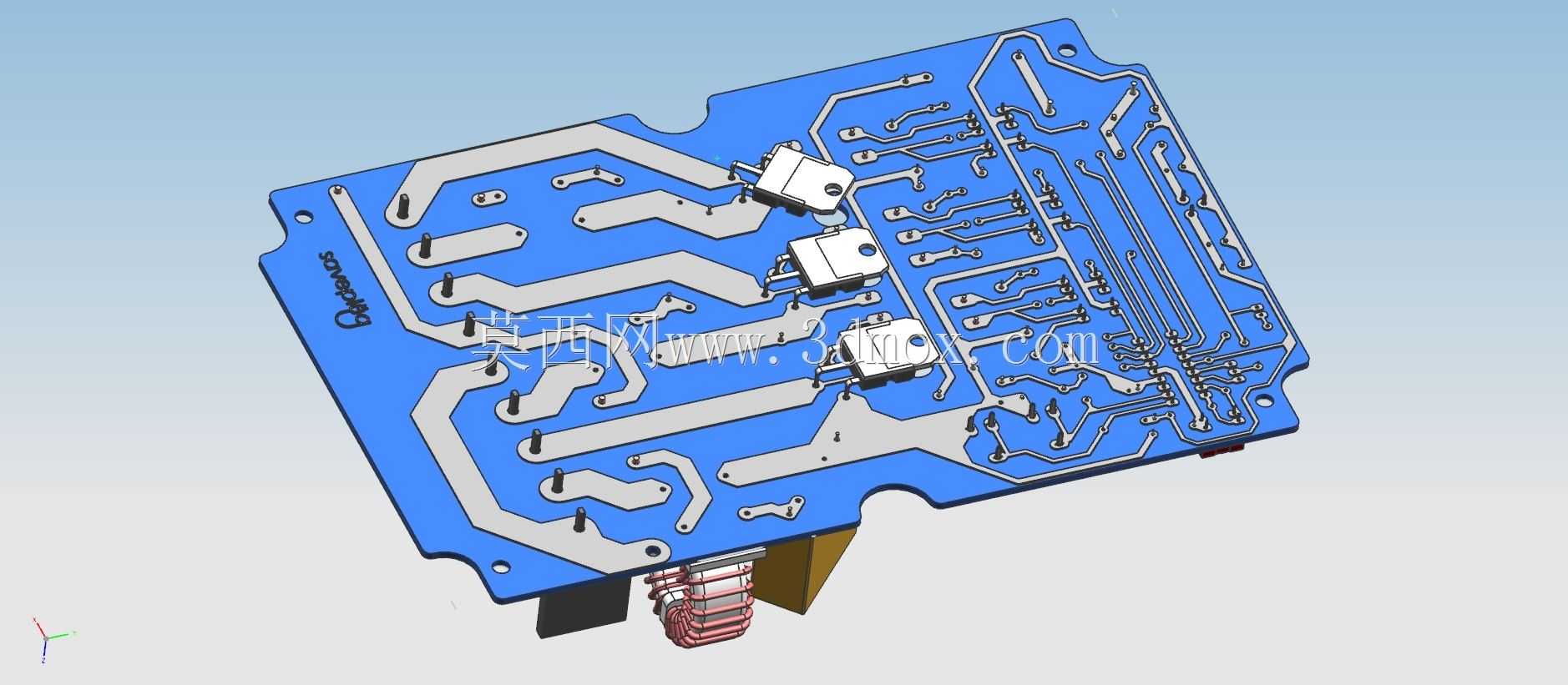

　　这类控制板可直接配套小型输送带、排风机、小型水泵这类长期连续运行的固定转速感应电机，不需要对电机本体做任何改造，仅替换原有控制回路即可实现节能运行，对于存量设备的节能改造场景尤为适用，不需要大规模拆解原有设备的机械结构，改造周期短，改造成本低。设计过程中，元件选型全部采用工业级宽温器件，能够适应-10℃到60℃的工作环境温度，板上的走线宽度按照大电流回路的载流量要求做了加宽处理，大电流回路的走线做了镀锡处理提升载流能力，避免长期满负荷运行时走线过热导致的焊盘脱落、基板碳化问题。信号采样回路的走线做了包地处理，减少工业现场的电磁干扰对采样精度的影响，保证功率调节的准确性，不会因为干扰导致误调节出现电机出力不足的问题。
