威尔斯涡轮波浪能发电装置结构设计

　　这套波浪能发电装置核心采用威尔斯涡轮结构，适配近岸、离岸波浪能资源富集区域的分布式发电场景，可作为海岛独立供电系统、海洋观测浮台供电单元、近海水产养殖区辅助供能设备使用，无需依赖岸基电网铺设，能够将波浪往复运动产生的交变气流能量直接转换为旋转机械能，再通过耦合的发电机单元输出稳定电能，解决远海小型用电设备的持续供电难题。

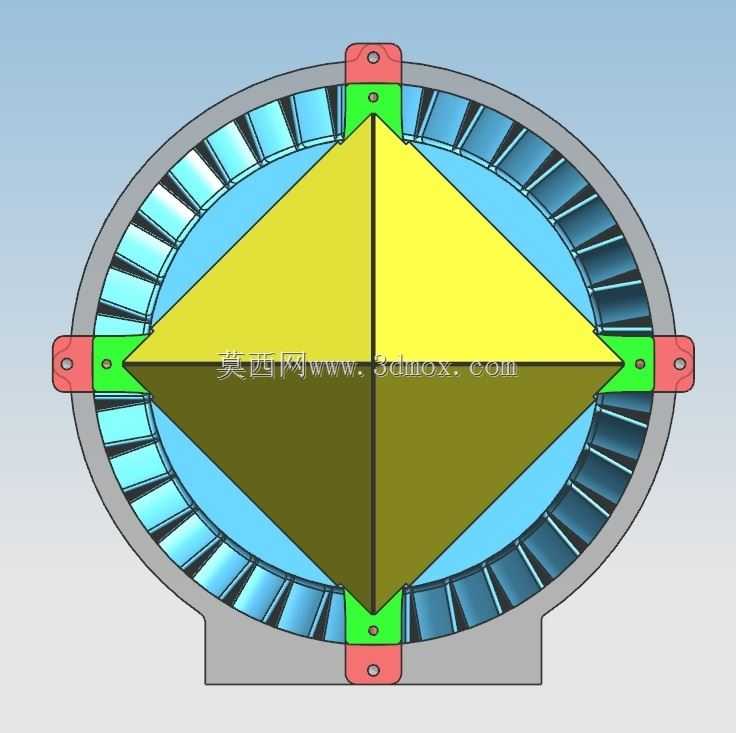

　　从功能特性来看，威尔斯涡轮本身具备自整流特性，无需额外设置气流导向阀门组，不管波浪上行推动气流向上流动，还是波浪回落带动气流反向流动，涡轮叶片都能保持同一旋转方向驱动发电机运转，省去了传统振荡水柱式波浪能装置复杂的气流换向结构，大幅降低了水下与潮差带活动部件的数量，减少海洋高盐高湿环境下的设备维护频次。涡轮流道部分采用对称翼型叶片沿周向均匀排布，叶片安装角经过匹配优化，在不同流速的交变气流下都能保持较高的能量捕获效率，避免低流速下启动困难、高流速下失速的问题。

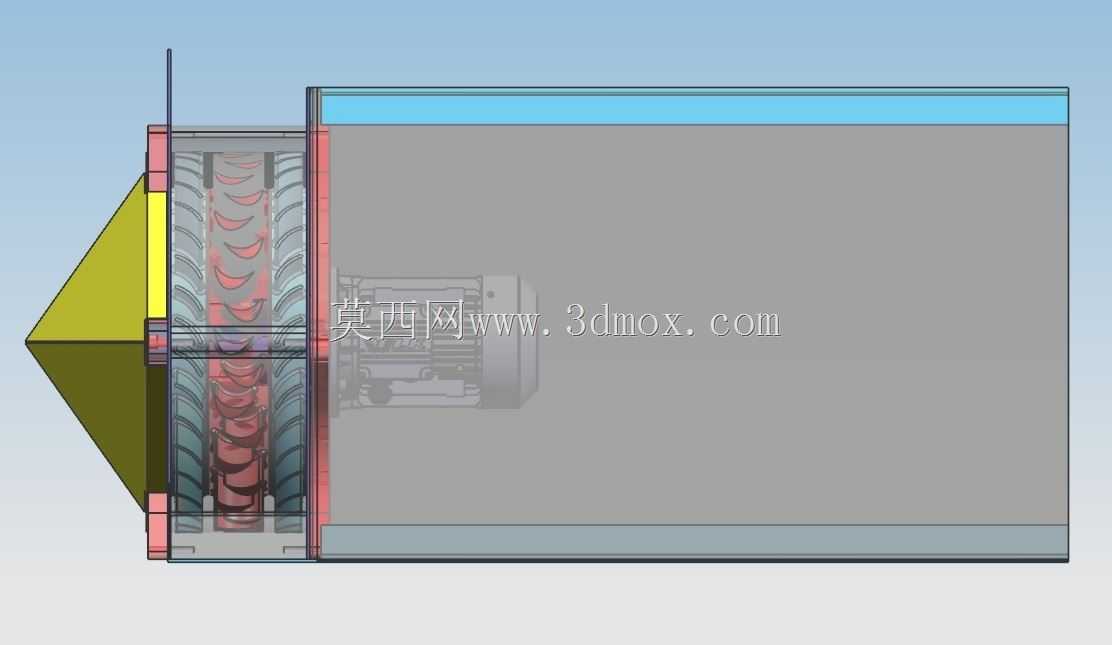

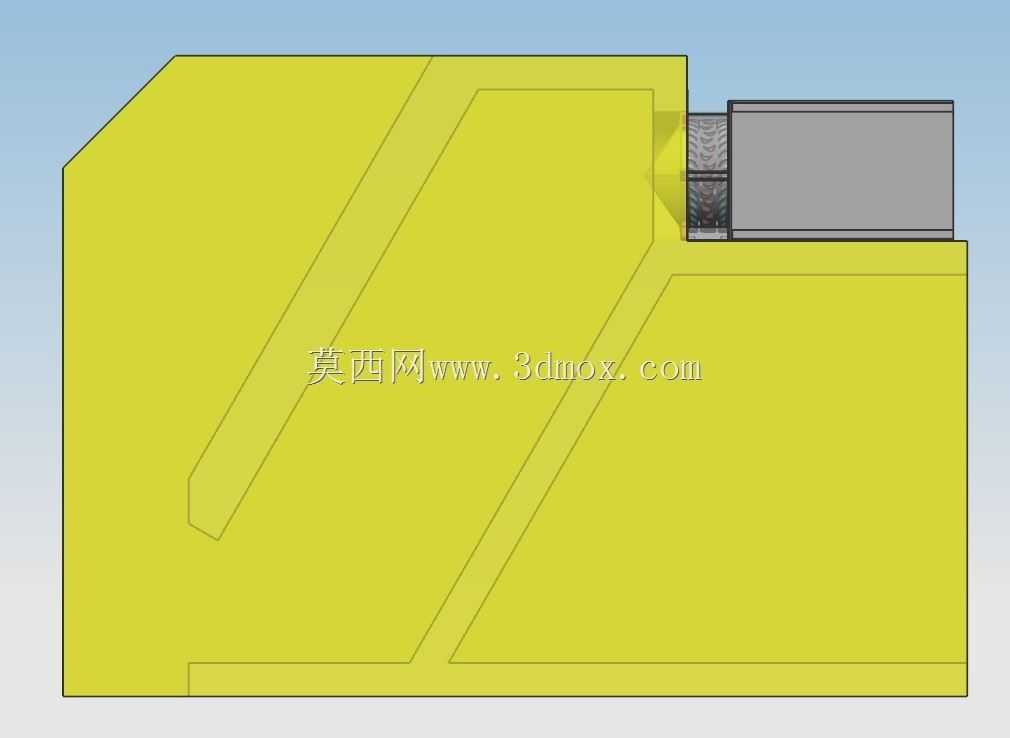

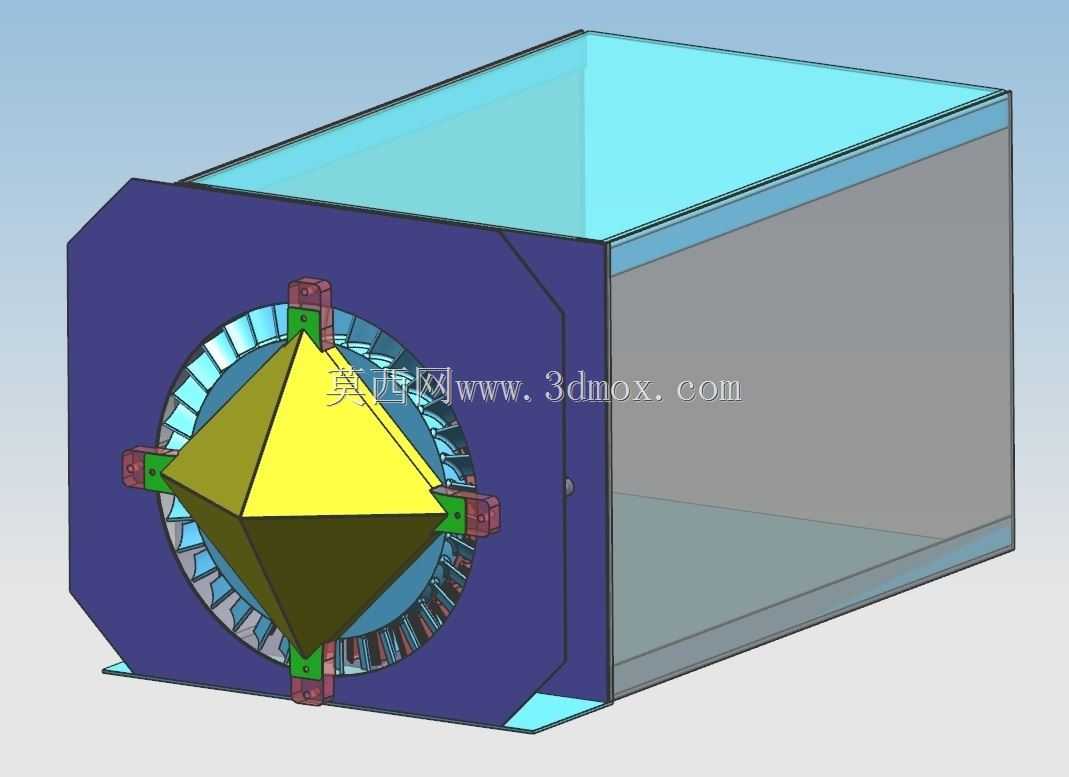

　　设计过程中首先围绕波浪能资源的平均参数确定核心尺寸，涡轮通流直径设定为500mm，匹配3kW额定输出功率的发电机单元，适配平均波高1-3m、周期3-7s的近海波况。流道外壳采用半透明可视化结构设计，方便在原理验证阶段观察内部气流走向与叶片运转状态，实际工程应用中可替换为耐腐蚀的玻璃钢或者双相不锈钢材质，抵御海水盐雾腐蚀与海洋生物附着。涡轮支撑结构采用双侧辐板式支架，支架与发电机安装座集成设计，安装法兰预留标准螺栓孔位，可直接与振荡水柱式波浪能装置的气室顶端法兰对接，安装边界控制在直径650mm、轴向长度800mm的空间范围内，适配现有多数小型振荡水柱波能装置的安装接口，无需对原有气室结构做大规模改造。

　　发电机部分采用卧式安装结构，与涡轮轴直连传动，省去中间变速齿轮箱，减少传动环节的能量损耗，发电机外壳带散热筋结构，尾部集成散热风扇，能够在密闭气室环境下保持稳定工作温度，输出端预留防水接线端口，可直接连接整流稳压模块输出直流电，配套储能电池组即可实现波动电能的平滑输出。整套装置的结构设计充分考虑海洋工况的可靠性，所有转动部件的密封结构采用双唇形密封圈，隔绝盐雾与潮气进入轴承与发电机内部，支撑轴承选用免维护深沟球轴承，设计寿命满足长期海上无维护运行需求。在流道入口处预留防护网安装位，可加装不锈钢防护网阻挡海洋漂浮杂物进入涡轮流道，避免杂物击打叶片造成结构损坏。

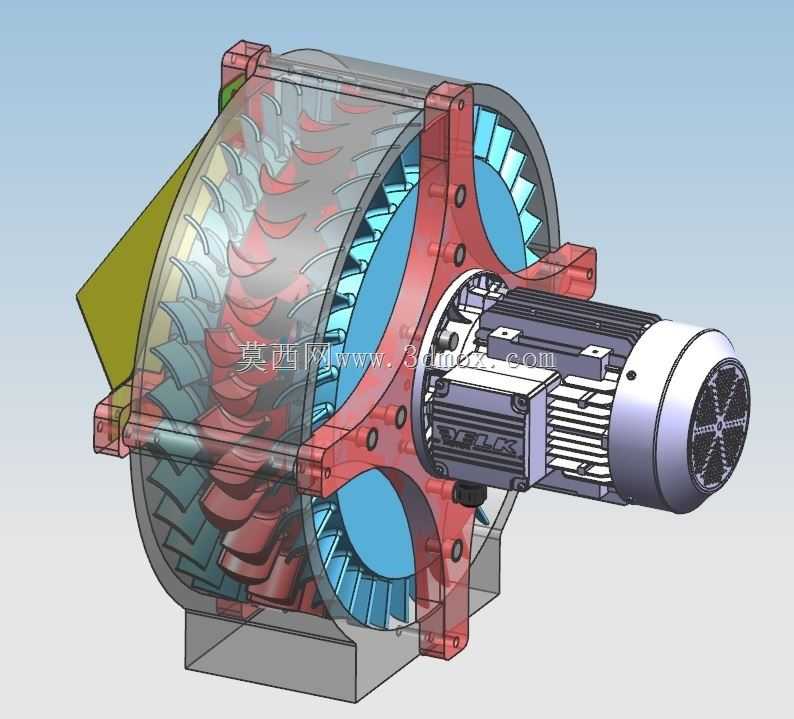

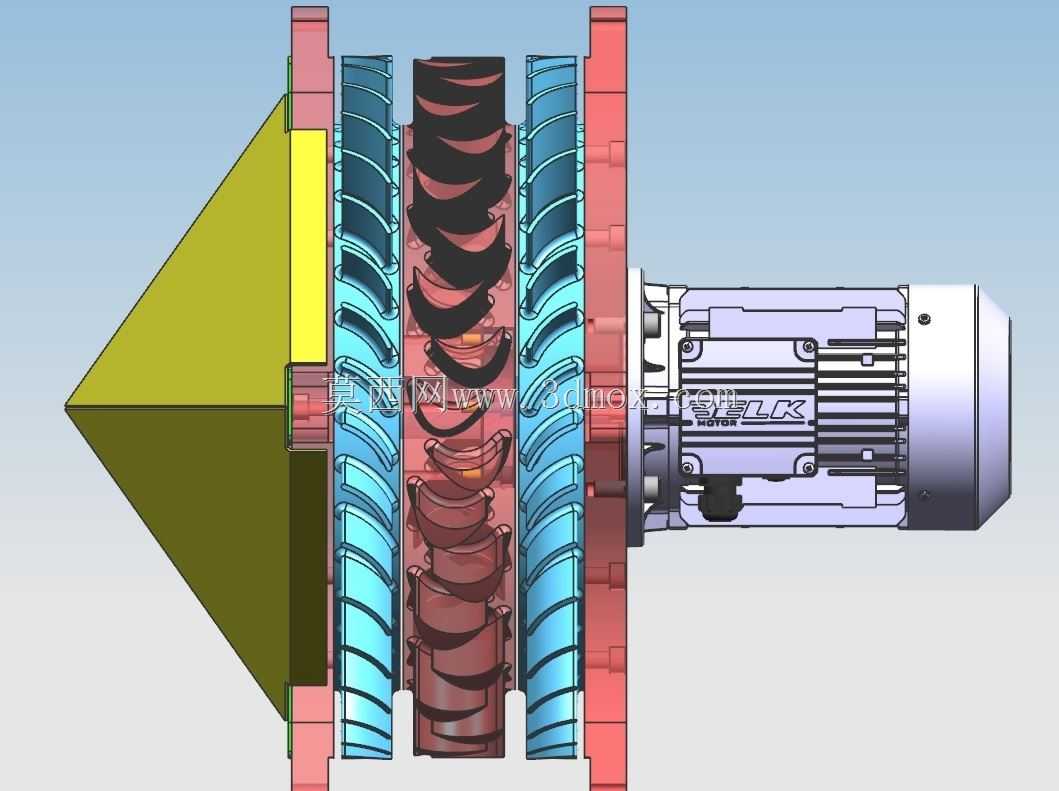

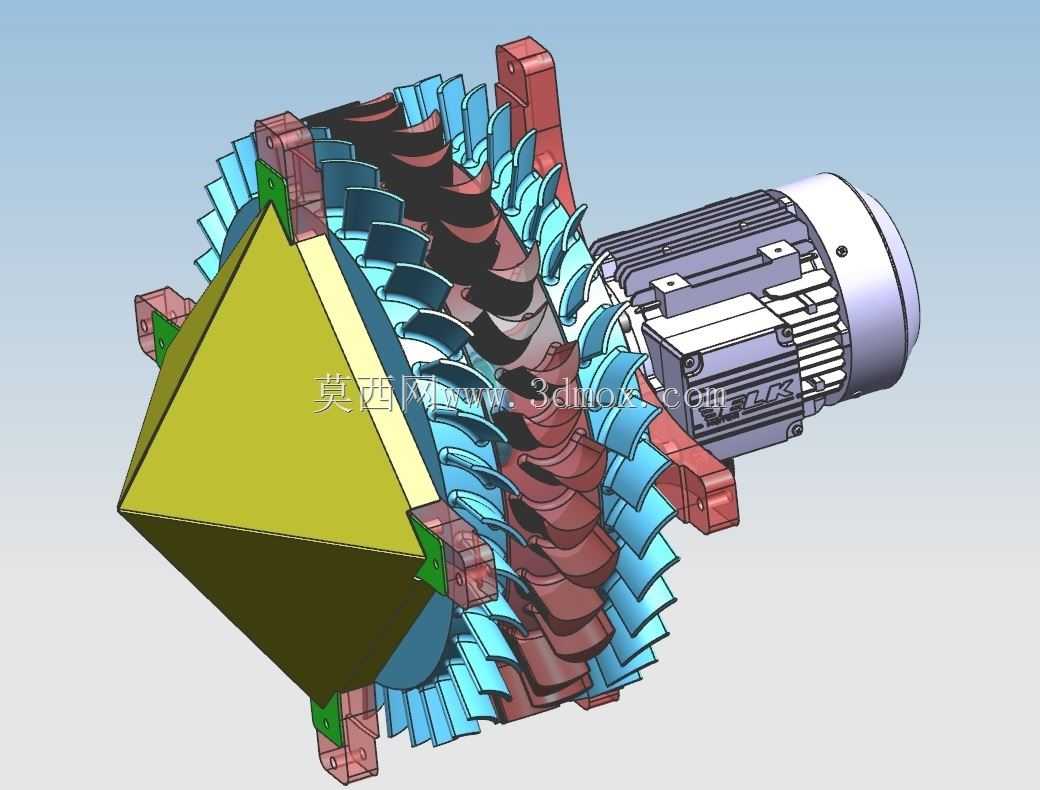

　　从结构建模的细节来看，涡轮叶片与轮毂的连接采用整体式加工结构设计，避免装配式叶片在交变载荷下出现连接松动，叶片型线严格按照对称翼型坐标点拟合生成，保证每个叶片的气动性能一致，减少运转过程中的振动与不平衡量。支架与流道外壳的连接位置设置加强筋，提升整体结构刚度，避免气流脉动引发的结构共振。发电机安装座设置定位止口，保证涡轮轴与发电机轴的同轴度控制在0.1mm以内，降低运转过程中的轴系磨损。
