阿基米德螺旋输水螺杆结构设计

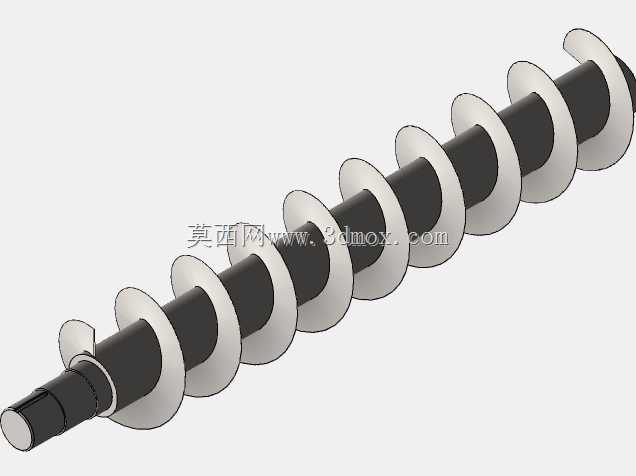

　　在农田灌溉、低洼区域排涝、小型水利输水场景中，这类螺旋输水构件是低扬程流体输送的核心执行部件，相比常规叶轮式水泵，它对流体中混杂的少量泥沙、细小杂物容忍度更高，不容易出现叶轮被杂物卡滞的故障，尤其适合水质条件一般、杂物含量偏高的野外输水作业场景，部分散料输送场景中也会采用同结构原理的螺杆完成颗粒物料的平缓推送，避免物料在输送过程中出现过度破碎的问题。从结构设计逻辑来看，整个构件以中心实心轴作为承载基体，螺旋叶片采用等螺距等外径的连续结构焊接固定在轴体表面，叶片与中心轴的同轴度公差需要控制在合理区间，避免转动过程中叶片与外部配套管道内壁出现剐蹭，同时保证叶片外缘与管道内壁的间隙均匀，间隙过大会导致输送效率大幅下降，

　　间隙过小则会提升加工装配的精度要求，增加制造成本，常规输水场景下该间隙控制在2-5mm区间即可平衡效率与成本的矛盾。轴体两端设计有阶梯式轴颈结构，一端作为动力输入端，需要配套安装轴承座与密封件，承接驱动端传递的扭矩，同时避免输送的流体顺着轴颈间隙泄漏到轴承位置造成润滑失效，另一端为从动支撑端，同样配套轴承结构抵消螺杆转动过程中产生的径向载荷，保证长轴转动过程中的稳定性，避免长轴高速转动时出现挠曲变形剐蹭管壁。设计过程中需要重点核算螺旋升角与输送效率的匹配关系，针对输水场景的螺旋升角通常设置在20度到30度区间，升角过小会导致相同转速下流体推送的轴向速度不足，升角过大则会造成流体在叶片间出现回流，反而降低输送效率，

　　同时叶片的厚度需要根据输送介质的特性选择，输送清水时可以采用较薄的叶片降低自重与转动惯量，输送含泥沙的水体或者散状颗粒物料时则需要适当增加叶片厚度，提升耐磨性能，延长构件的使用寿命。从安装边界来看，这类螺杆通常需要倾斜安装在配套的U型槽或者圆形管道内，安装倾斜角度通常在30度到45度之间，角度过大时流体回流的趋势会明显增强，需要适当降低螺距或者提升转速来补偿效率损失，角度过小则会占用更长的安装空间，提升现场布置的难度。轴端的连接尺寸需要与配套的联轴器、轴承座标准件匹配，输入端的轴颈长度要预留密封件、轴承、联轴器的安装空间，键槽尺寸按照传递的扭矩大小对应标准选取，避免扭矩传递过程中出现键槽压溃的失效问题。实际建模过程中，

　　螺旋叶片的生成需要严格按照螺距、叶片宽度、轴径参数构建螺旋线作为扫描路径，保证叶片曲面的顺滑过渡，避免出现曲面褶皱导致实际焊接加工时无法贴合轴体表面，轴体上的退刀槽、密封槽结构需要按照密封件、轴承的标准尺寸设计，保证外购标准件可以直接装配，不需要二次修配。这类螺杆在运行过程中转速通常不高，一般在每分钟几十转到一百多转区间，因此对轴的动平衡要求相比高速转动部件更低，但长径比较大的螺杆仍然需要进行静平衡校核，避免转动过程中出现过大的振动，影响轴承与密封件的使用寿命。在小型污水处理场景中，同结构的螺杆还可以用于推送含水率较高的污泥，相比其他输送结构，它的输送过程连续平稳，不会出现脉冲式出料的问题，便于后续处理工序的稳定运行。设计时还需要考虑材质的适配性，清水输送场景可以采用普通碳钢做防腐涂装处理，输送腐蚀性流体或者高磨损物料时则需要选用不锈钢或者在叶片边缘堆焊耐磨层，提升构件的环境适应能力。整个螺杆的轴向尺寸需要匹配配套输送管道的长度，叶片段的有效长度要覆盖整个输送行程，两端伸出管道的轴段长度要满足安装维护的操作空间需求，避免后期装配时出现轴段长度不足无法安装密封件或者联轴器的问题。
