离心式水泵叶轮三维结构设计

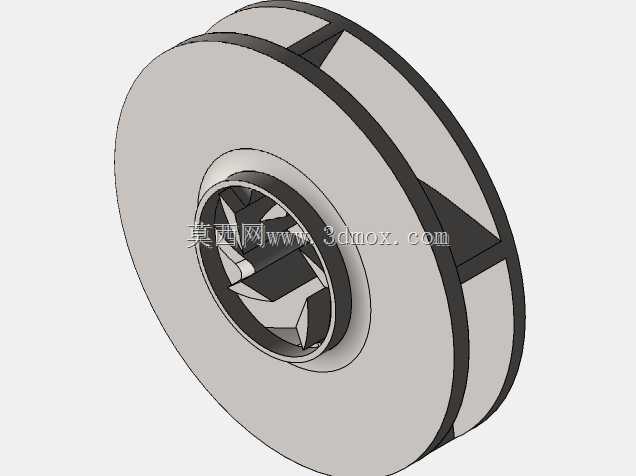

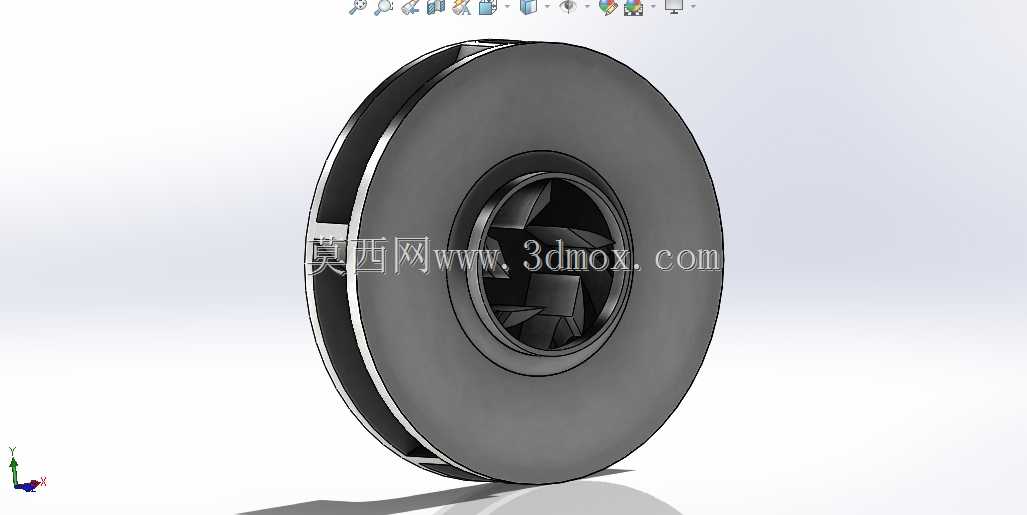

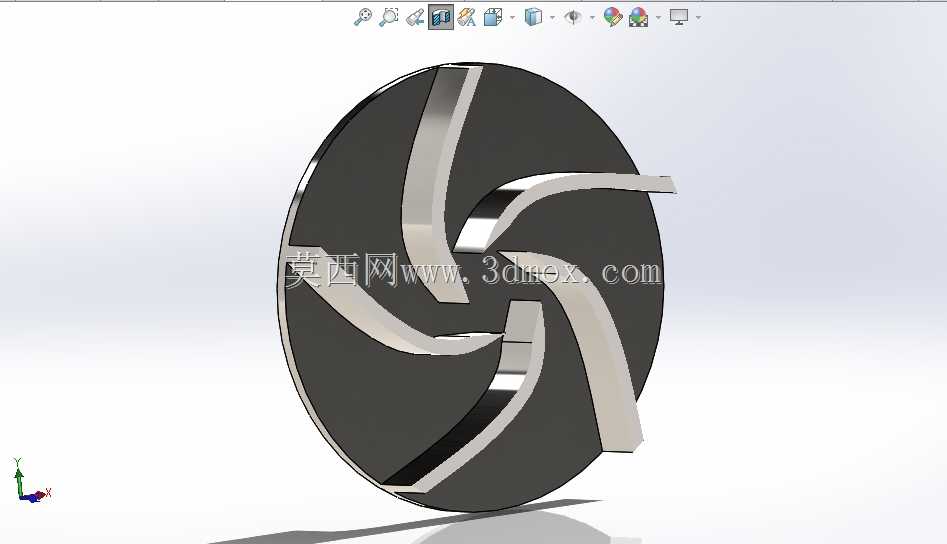

　　这款离心式叶轮是单级离心泵的核心过流做功部件，主要适配中小型清水输送离心泵、暖通循环水泵以及低压给排水泵的配套使用场景，在民用供水、楼宇暖通循环、小型工业冷却水输送、农田低压灌溉等工况中承担核心的能量转换作用，运行时随泵轴高速旋转，通过叶片对叶轮流道内的水体做功，将电机输入的机械能转化为水体的压力能与动能，最终实现水体的加压输送。从结构设计逻辑来看，这款叶轮采用闭式叶轮结构，整体由前盖板、后盖板、扭曲叶片以及轮毂安装位一体成型，前盖板为平滑的弧面收敛结构，进水口处做了圆角过渡处理，能够有效降低水体进入叶轮流道时的局部阻力，减少进水侧的涡流损失，避免叶轮入口处发生气蚀，提升泵组运行的稳定性与使用寿命。叶片采用空间扭曲型设计，

　　叶片型线完全贴合离心流道内的流体运动轨迹，从进水口到出水口的叶片安放角沿径向平滑过渡，能够保证水体在流道内流动时流速变化均匀，避免流道内出现脱流、二次回流等不良流态，有效提升叶轮的水力效率，降低泵组运行时的水力噪声。轮毂位置设计有标准的轴孔配合结构，可与对应规格的泵轴通过键连接实现扭矩传递，轴孔端部预留有锁紧螺母的安装位，能够保证叶轮高速旋转时的轴向固定可靠性，后盖板外侧可根据配套泵体的结构设置密封环安装位，与泵体上的密封环配合形成节流间隙，减少泵腔内部的高压水回流到进水侧，提升泵组的容积效率。从安装边界尺寸来看，这款叶轮的外径适配对应流量扬程参数的泵壳内腔尺寸，安装时需要保证叶轮出口与泵壳蜗道的对中精度，

　　进水口与泵体进水段的密封间隙控制在合理范围内，既不能间隙过大造成回流损失，也不能间隙过小导致运行时叶轮与泵体发生刮蹭；叶轮的轴向安装尺寸需要与泵轴的悬臂长度匹配，保证锁紧后叶轮的轴向位置符合设计要求，避免出现叶轮偏磨、运行振动超标的问题。在实际选型配套过程中，这款叶轮的流道宽度、叶片出口角、叶片数量都经过水力计算匹配，对应特定的流量-扬程曲线，能够满足额定工况下的输送要求，同时兼顾部分负荷工况下的运行稳定性，避免在小流量运行时出现明显的压力脉动。叶轮的前后盖板厚度经过强度校核，能够承受额定转速下的离心力载荷以及水体的压力载荷，在长期运行过程中不会出现盖板变形、叶片断裂等失效问题，表面光滑过渡的结构也能够减少水体中的杂质挂附，

　　适配轻度污水、含微小固体颗粒的水体输送场景，降低流道堵塞的概率。在建模过程中，这款叶轮的叶片型线采用参数化建模方式生成，可根据不同的水力参数快速调整叶片角度、流道宽度等关键尺寸，适配不同参数的泵型开发需求，所有配合面的尺寸公差都按照水泵行业的标准公差等级设定，能够直接对接后续的模具开发或者金属加工生产，不需要额外进行尺寸修正。
