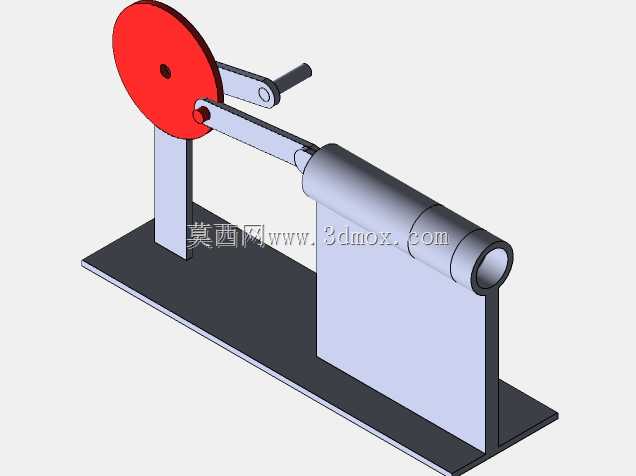

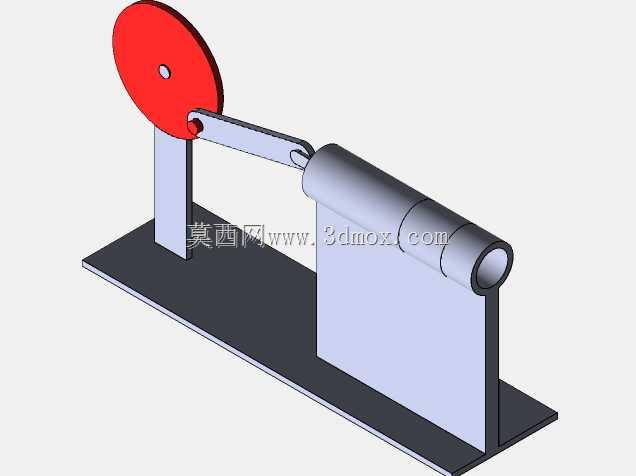

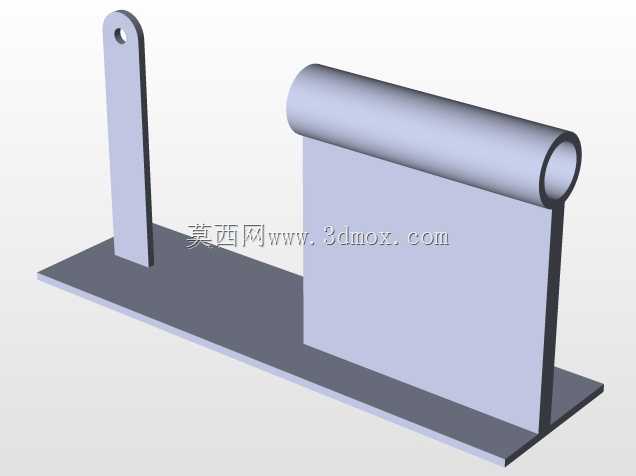

这套曲柄滑块机构的三维建模,核心围绕旋转运动与直线往复运动的双向转换需求搭建,在实际工程场景中,这类结构是往复活塞式发动机、活塞泵、小型冲压送料机构的核心传动单元,很多入门级机械原理教学也会采用同构型的演示装置,帮学习者直观理解急回特性、死点位置这些抽象的机械原理知识点。从结构设计逻辑来看,整套机构采用立式支撑布局,底部为整块平板安装基座,所有运动构件的支撑座都固定在基座平面上,安装时只需保证基座与安装台面的平面度误差在0.1mm/m以内,就能避免运动过程中出现卡滞、偏磨的问题。旋转输入端为带安装孔的圆盘形曲柄,曲柄销的偏心距直接决定滑块的最大行程,建模时特意将曲柄与支撑立柱的配合段设计为间隙配合,预留0.02-0.
05mm的装配间隙,既保证转动灵活性,也不会出现径向窜动过大的问题。连杆作为连接曲柄与滑块的传力构件,两端分别采用铰接结构与曲柄销、滑块端连接,建模时严格控制了连杆两端铰接孔的中心距公差,避免因尺寸偏差导致运动过程中出现死点位置卡滞、行程不足的问题。滑块部分采用圆筒形导向结构,相比开放式的导轨导向,这种封闭式圆筒导向的抗偏载能力更强,在承受径向侧向力时不会轻易出现导向面磨损不均的情况,适合小载荷、高往复频率的传动场景,比如小型计量泵的动力端、教学实验台的运动演示单元。从安装边界来看,整套机构的横向总长度由曲柄最大回转半径、连杆长度、滑块导向段长度共同决定,建模时将曲柄的最大回转轮廓做了干涉检查,
保证曲柄转动到任意角度都不会与支撑立柱、基座边缘发生碰撞;竖直方向的高度由支撑立柱的高度决定,立柱的高度设计刚好让曲柄的回转中心与滑块的导向中心处于同一水平轴线上,避免因轴线高度差产生额外的侧向分力,降低传动过程中的能量损耗。在实际应用中,如果是用于发动机场景,这套机构会将滑块替换为活塞,曲柄端连接飞轮储存转动惯量,克服死点位置的运动中断问题;如果是用于活塞泵场景,则是在曲柄端连接驱动电机,通过旋转运动带动滑块(活塞)做往复直线运动,实现泵腔的容积变化完成流体输送。建模过程中对所有铰接位置都做了配合间隙的模拟,没有出现过约束导致的运动仿真报错,各构件的壁厚也做了合理性校核,支撑立柱、基座的厚度都能满足常规小载荷传动下的刚度要求,
不会出现运动过程中构件变形导致的传动精度下降问题。另外这套机构的导向部分没有采用复杂的导轨滑块组件,而是采用一体化的圆筒导向结构,加工时只需保证内孔的圆柱度与表面粗糙度,就能实现稳定的往复导向,加工成本更低,装配难度也更小,非常适合用于教学演示、小型简易传动设备的动力端结构参考。
