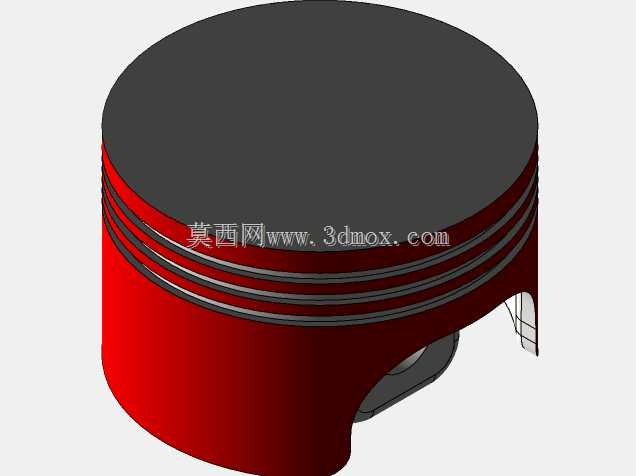

这套活塞连杆组件的三维结构,核心服务于往复式容积变化类动力与流体输送设备,覆盖车用内燃发动机、中小型往复式气体压缩机、高压往复泵等多个工业应用场景,是实现热能与机械能转换、流体压力能与机械能转换的核心运动执行部件。从实际工况适配角度出发,活塞头部的环带结构预留了三道环槽安装位,可根据设备的压力等级、工质特性搭配不同组合的活塞环,高压工况下可采用两道气环搭配一道油环的配置,低压输送场景可调整为两道密封环的轻量化配置,环槽的轴向尺寸、径向深度均按照常规密封件的安装公差预留,保证密封环装入后既不会出现轴向窜动过量,也不会因热膨胀出现卡滞。活塞顶面采用平面结构设计,没有设置复杂的燃烧室凹坑,这种结构通用性极强,

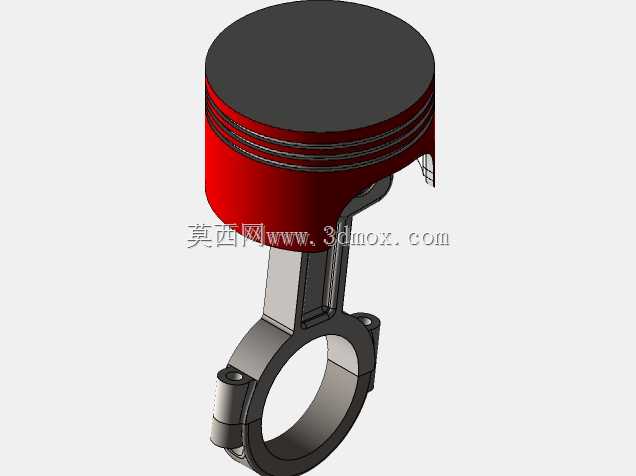

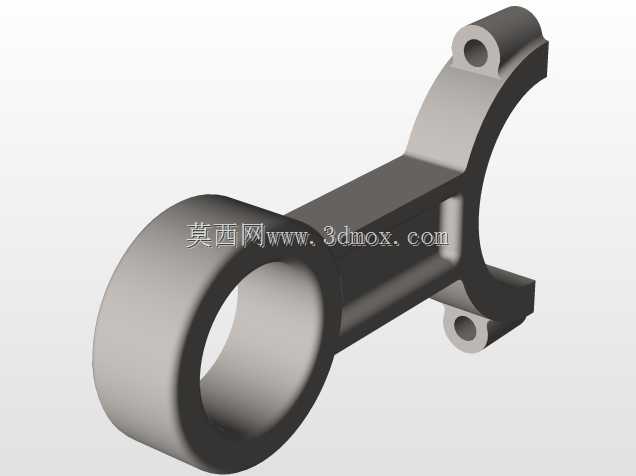

既可以适配平顶燃烧室的通用汽油机,也可以用于对余隙容积要求严格的压缩机缸体,加工时仅需一次端面精车即可达到尺寸精度要求,量产阶段的加工成本控制优势明显。活塞销座的位置经过受力校核,销孔轴线与活塞轴线保持垂直,同时向活塞主承压侧偏移了微小距离,能够有效降低活塞运动到上下止点换向时的敲击噪声,这一细节在车用动力场景中对NVH性能的提升尤为明显,而在工业压缩机场景中也能减少缸套的偏磨损耗,延长整机大修周期。与之配套的连杆组件采用分体式大头设计,大头端的剖分面为平切口结构,配套的连杆瓦安装位预留了标准的轴瓦过盈配合量,安装时通过连杆螺栓将大头盖与杆身锁紧,抱紧曲轴的曲柄销,能够将活塞承受的气体作用力平稳传递给曲轴,
将活塞的直线往复运动转换为曲轴的旋转运动。连杆小头端设置了整圆的活塞销安装孔,孔内可压入铜质衬套,降低活塞销与连杆之间的转动摩擦磨损,衬套的油槽位置与活塞销座的润滑油道预留位置对齐,保证压力润滑时机油能够顺利到达摩擦面,避免高速运动时出现干摩擦烧蚀。从安装边界尺寸来看,活塞的外径与对应缸径保持基孔制间隙配合,常温下的装配间隙按照不同材质的热膨胀系数预留,铝合金活塞的间隙略大于铸铁活塞,保证工作温度升高后活塞不会在缸套内卡滞;连杆的中心距尺寸直接决定了整机的压缩比参数,建模时严格按照曲柄半径与连杆中心距的比值1:3.2到1:4的常规区间设定,兼顾运动时的侧推力控制与整机的结构紧凑性,避免连杆摆角过大造成活塞与缸套之间的侧向压力过高,
加剧磨损。整个组件的运动轨迹经过运动仿真验证,活塞在上止点、下止点以及行程中点位置时,连杆与活塞销座、曲轴曲柄之间均不存在运动干涉,连杆大头旋转时的最大回转半径也在曲轴箱的内部空间边界之内,不会与缸体下部的加强筋、机油喷嘴等周边零部件发生碰撞。在结构强度设计上,活塞的裙部设置了微小的椭圆度,长轴垂直于活塞销轴线方向,补偿热态下活塞销座方向的较大热变形量,保证热态工作时活塞裙部能够保持近似正圆的形态,与缸套均匀贴合,避免局部接触应力过大造成拉缸故障。连杆杆身采用工字形截面,在保证足够的抗弯、抗扭强度的前提下,尽可能降低连杆自身的往复运动质量,减少高速运动时的惯性力载荷,降低曲轴的平衡配重设计难度。这套结构没有集成特殊的专利化结构,所有尺寸参数均贴合通用工业设备的互换性要求,可直接用于常规动力设备的结构参考、教学演示模型搭建,也可作为同类型组件改型设计的基础模板,设计人员仅需调整活塞外径、连杆中心距、环槽数量等核心参数,即可快速适配不同排量、不同压力等级的往复式设备需求,大幅缩短同系列产品的开发周期。
