双轮起重吊环式滑轮结构设计

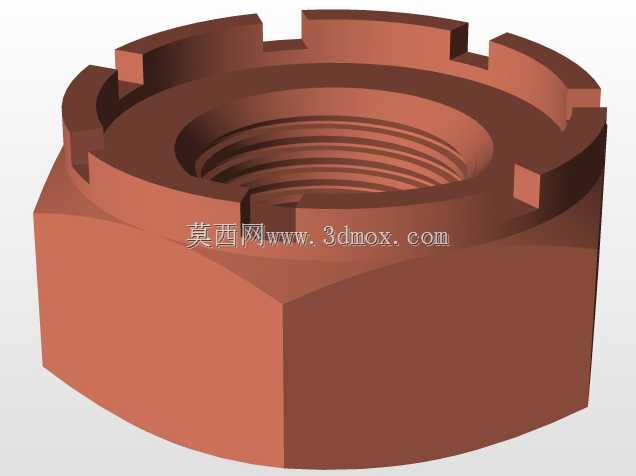

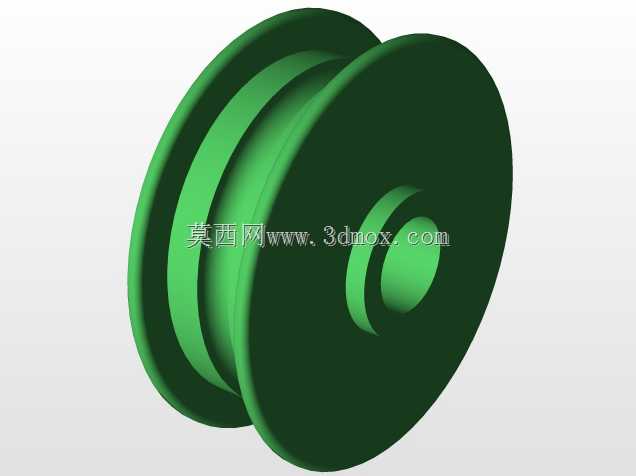

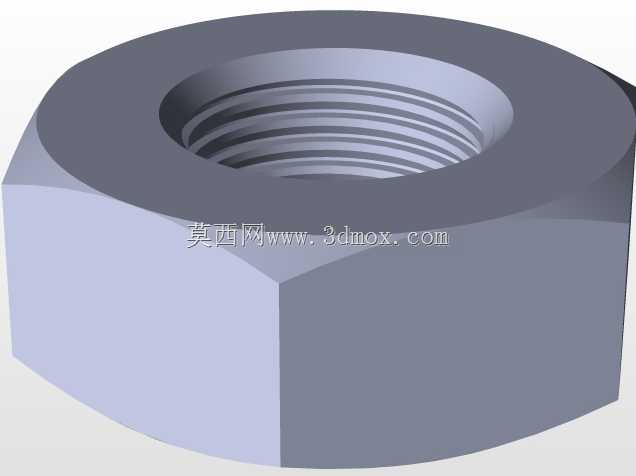

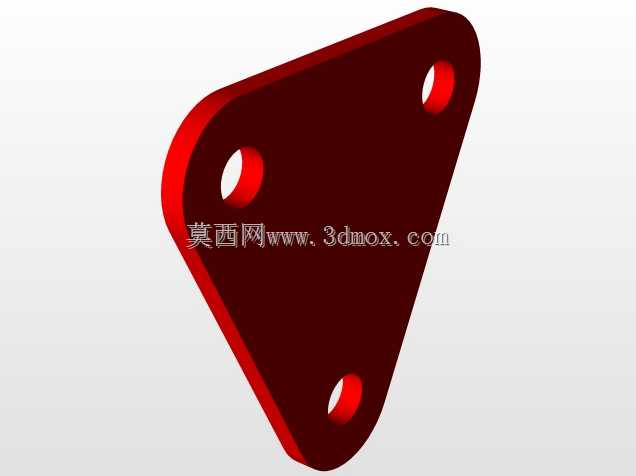

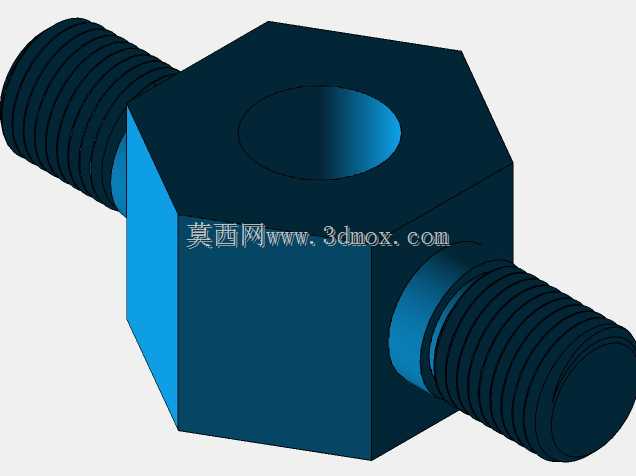

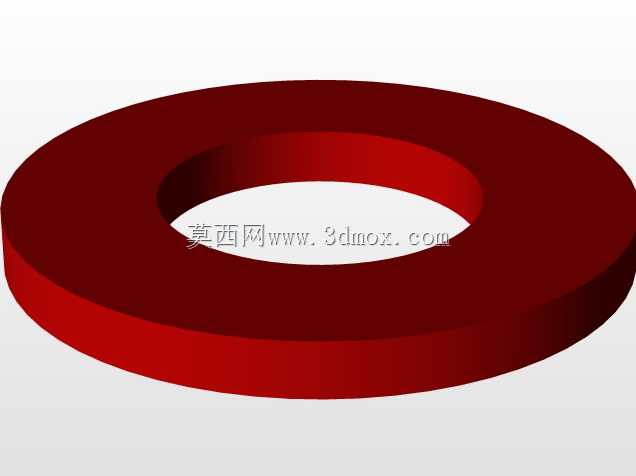

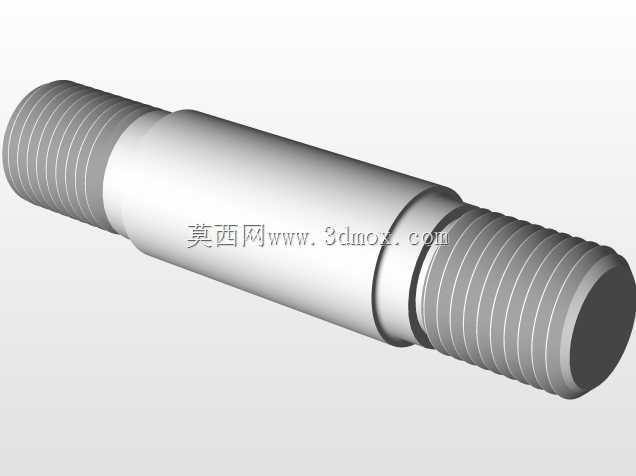

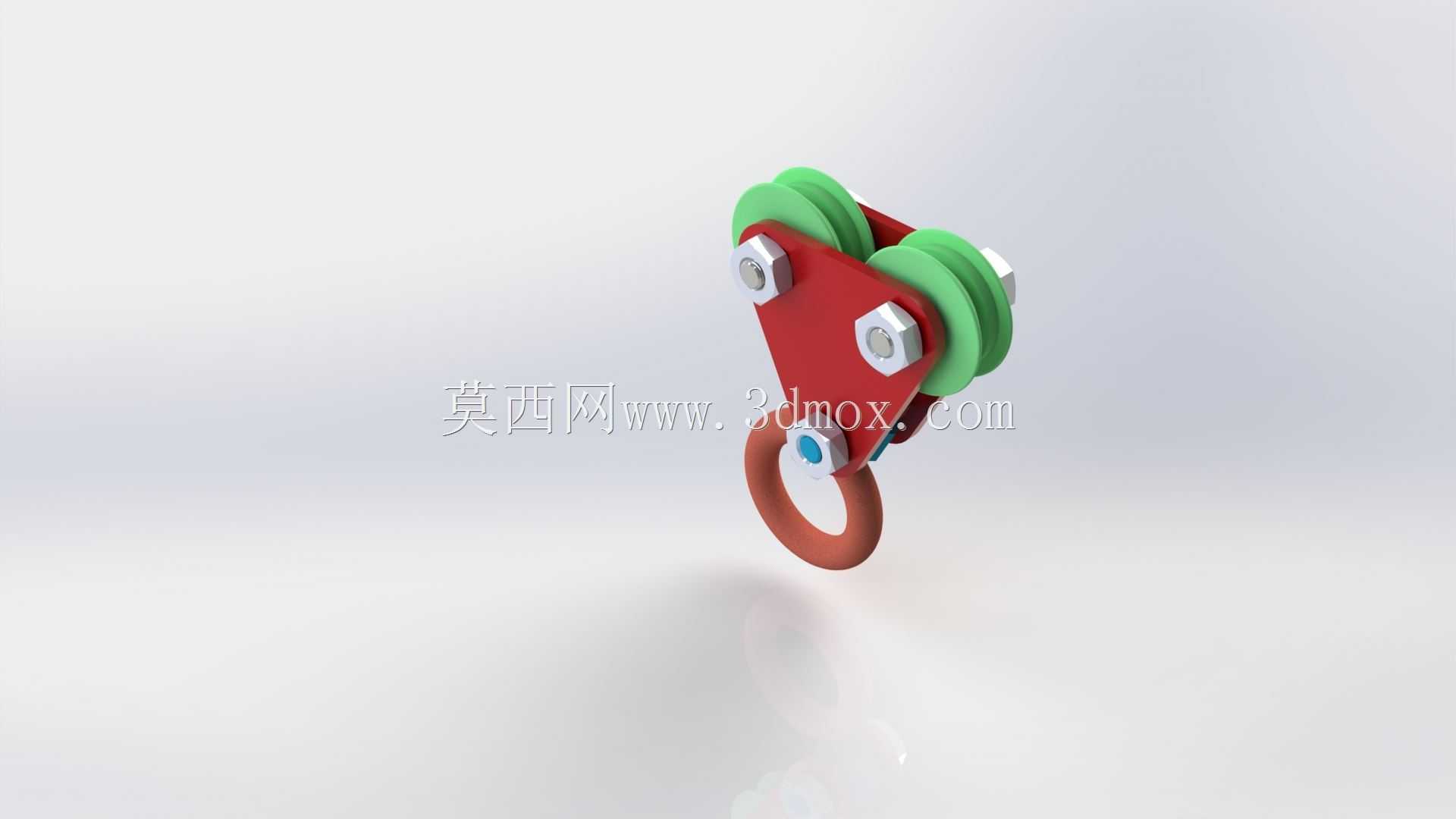

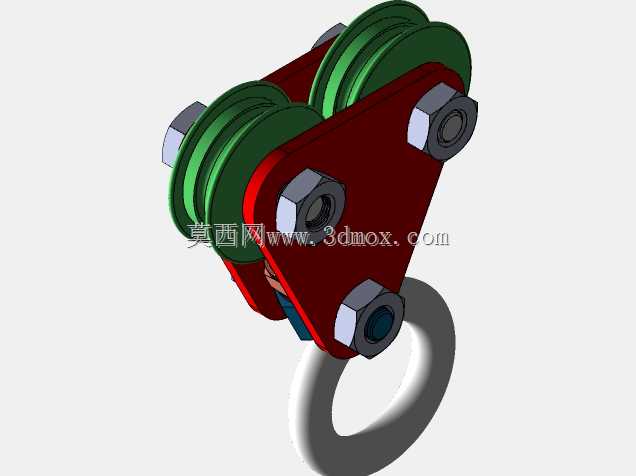

　　在车间小件吊装、轻型物料转运、小型起重设备配套场景中，这类双轮吊环滑轮是非常常见的受力传导部件，核心作用是改变钢丝绳的受力方向，同时通过双轮槽的结构分散单根钢丝绳的承载负荷，降低钢丝绳与轮槽的磨损速率，延长整套吊具的使用寿命。从结构设计来看，这款滑轮采用对称式三角支撑板作为核心承载基体，两块红色涂装的三角形钢板平行布置，通过三组内六角螺栓实现紧固连接，螺栓端部加装防松垫片，避免吊装过程中受振动冲击出现连接松动的问题，三角结构的受力特性刚好匹配吊装时的斜向拉力传导路径，不会出现额外的应力集中区域。两个绿色的滑轮轮体分别通过销轴铰接在三角支撑板的上部两个角位，轮槽的弧度经过适配设计，匹配常规6mm到8mm直径的吊装钢丝绳，

　　轮体采用自润滑材质衬套，不需要额外加注润滑脂就能实现顺畅转动，减少日常维护的工作量，轮缘做了圆角过渡处理，避免钢丝绳在偏角拉扯时被轮缘锐边割伤。下部的吊环通过铰接销轴固定在三角支撑板的下角位，吊环可以绕销轴自由转动，适配不同角度的吊点连接需求，不管是垂直起吊还是斜向牵引，吊环都能自动调整到受力顺直的状态，避免吊环受侧向弯折力出现断裂风险。安装边界方面，这款滑轮整体的横向最大宽度不超过120mm，纵向总高度从吊环底部到滑轮顶端约150mm，吊环的内孔直径适配最大16mm直径的卸扣连接，安装时不需要额外的复杂工装，直接通过卸扣就能和上部吊点、下部吊具完成连接，适配0.5吨到1吨级别的轻型吊装作业需求。在实际使用场景中，

　　这类滑轮既可以单独作为定滑轮使用，固定在龙门架、悬臂吊的端部改变钢丝绳牵引方向，也可以成对配合作为动滑轮组使用，实现省力吊装的效果，在小型机加工车间的工件上下料、仓储轻型货物的堆高转运、户外小型设备的安装就位场景中都有广泛应用。设计过程中需要重点关注几个受力点的强度校核：首先是三角支撑板的销轴孔位，需要核算孔壁的挤压应力，避免长期受载出现孔位变形导致滑轮卡滞；其次是滑轮轮体的轮槽壁厚，要保证钢丝绳受拉时不会将轮槽撑裂，同时轮槽的深度要足够，避免钢丝绳受侧向力时从轮槽中脱出；最后是下部吊环的焊接或成型强度，吊环作为直接连接吊重的部件，需要保证其破断拉力达到额定载荷的5倍以上，满足起重吊具的安全系数要求。另外在细节设计上，

　　滑轮轮体的两侧加装了限位挡片，挡片和支撑板之间留有1mm左右的间隙，既不会阻碍滑轮的正常转动，又能避免钢丝绳在松弛状态下卡入滑轮和支撑板的缝隙中，导致下次起吊时出现钢丝绳夹伤的问题。所有外露的金属部件都做了防锈涂装处理，支撑板采用喷塑工艺，吊环采用镀锌后喷红漆的处理方式，既能在车间多粉尘、偶尔有切削液飞溅的环境下长期使用不生锈，醒目的红色涂装也能让作业人员快速识别吊具位置，避免吊装作业时误碰。这类轻型滑轮相比大型起重滑轮组，结构更紧凑，自重更轻，单人就能完成安装和转移，不需要借助额外的辅助设备，非常适合零散的轻型吊装作业场景，在设计建模时需要重点还原各部件的铰接配合关系，保证转动副的间隙符合实际装配要求，避免出现干涉问题，同时要准确还原各受力部件的厚度和连接尺寸，为后续的有限元强度校核提供准确的模型基础。
