一体式环形连接吊耳结构件设计

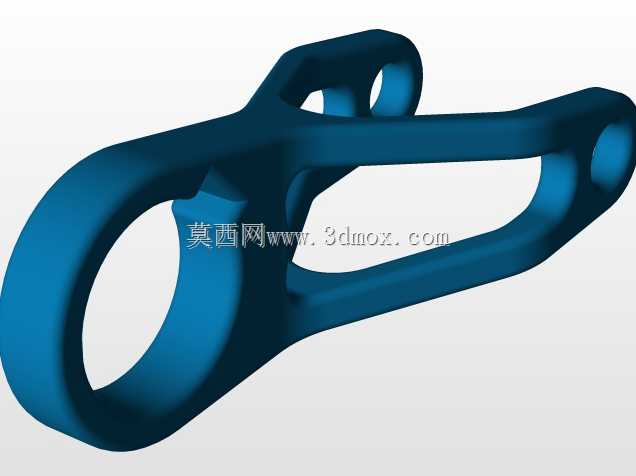

　　这类一体式环形吊耳结构件，常应用在户外便携装备、轻型吊装挂接、运动器材快装连接场景中，核心作用是实现两个独立部件之间的铰接式挂接，同时承受沿挂接方向的拉拽载荷，避免连接部位出现应力集中导致的断裂失效。从结构形态来看，主体采用一体化成型的流线型设计，上部为闭合环形穿接结构，下部延伸出两个对称的带孔支耳，支耳上的通孔用于穿装销轴或锁紧螺丝，实现与被连接件的固定，整体没有多余的拼接焊缝或装配接缝，从根源上减少了装配误差带来的连接松动风险。

　　设计过程中首先要明确安装边界的约束条件：上部环形结构的内径需要匹配对应挂接杆件的直径，预留0.2-0.5mm的装配间隙，保证挂接后可以顺畅转动，不会出现卡滞；下部两个支耳的间距要和被连接件的安装槽宽度匹配，支耳上的安装孔同轴度公差需要控制在0.1mm以内，避免销轴穿装后出现别劲的情况，长期受载下出现销轴弯曲或者孔位磨损。整体壁厚的设计需要结合额定承载载荷核算，环形部位和支耳的过渡位置采用大圆弧过渡，避免直角位置出现应力集中，在承受突发冲击载荷的时候，应力可以顺着圆弧面均匀分散，不会在转角位置出现断裂隐患。

　　实际使用场景中，这类结构件往往需要反复拆装挂接，所以表面需要做耐磨氧化处理，环形内孔和支耳安装孔的位置可以做局部加厚，提升反复摩擦下的使用寿命。和传统的分体式吊耳相比，一体化的结构不需要额外组装销轴或者卡扣，零件数量更少，装配工序更简单，在批量生产的时候可以直接采用一体注塑或者金属粉末烧结、压铸工艺成型，生产效率更高，单件成本也更可控。

　　在结构校核阶段，需要重点验证三个位置的强度：一是环形结构顶部的受拉截面，这个位置是挂接后主要承受拉载荷的部位，截面面积需要满足额定载荷下的安全系数要求，安全系数通常取2.5-3，应对使用过程中的突发冲击；二是环形和支耳连接的过渡位置，这个位置同时承受拉应力和弯曲应力，是整个零件最容易出现失效的位置，除了做大圆弧过渡之外，还可以在过渡位置做局部的加强筋结构，在不增加整体壁厚的前提下提升局部强度，避免零件整体重量过大；三是支耳上的安装孔位置，孔边到支耳边缘的距离需要大于孔径的1.5倍，避免受载后孔边出现撕裂的情况。

　　安装的时候，只需要将上部环形结构套入对应的挂接杆，下部两个支耳对准被连接件的安装位，穿入锁紧销轴或者螺栓，拧紧防松螺母即可完成装配，整个装配过程不需要额外的辅助工装，单人即可快速完成操作，非常适合需要快速拆装的户外装备、便携折叠器材使用。日常维护过程中，只需要定期检查环形内孔和支耳孔的磨损情况，当磨损量超过孔径的5%的时候及时更换即可，不需要做额外的润滑或者保养，维护成本极低。

　　从轻量化设计的角度来看，整个结构在非受力的位置做了镂空减材处理，在保证整体强度满足使用要求的前提下，尽可能减少材料的用量，降低零件自身重量，对于对重量敏感的便携装备来说，这种设计可以有效降低整体装备的负重，提升使用体验。流线型的外形设计也避免了尖锐棱角，使用过程中不会刮蹭使用者或者其他配套部件，外观也更简洁美观，适配各类消费级装备的外观设计风格。
