壁挂式多轮导向滑轮传动组件结构

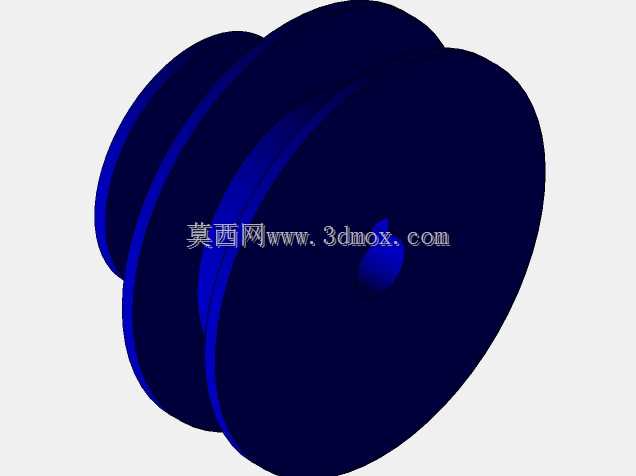

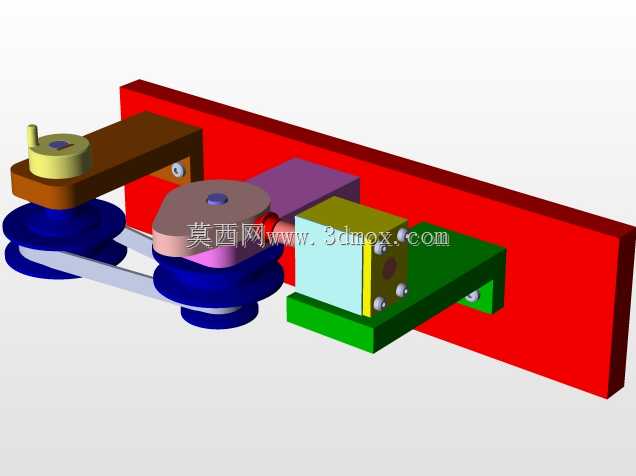

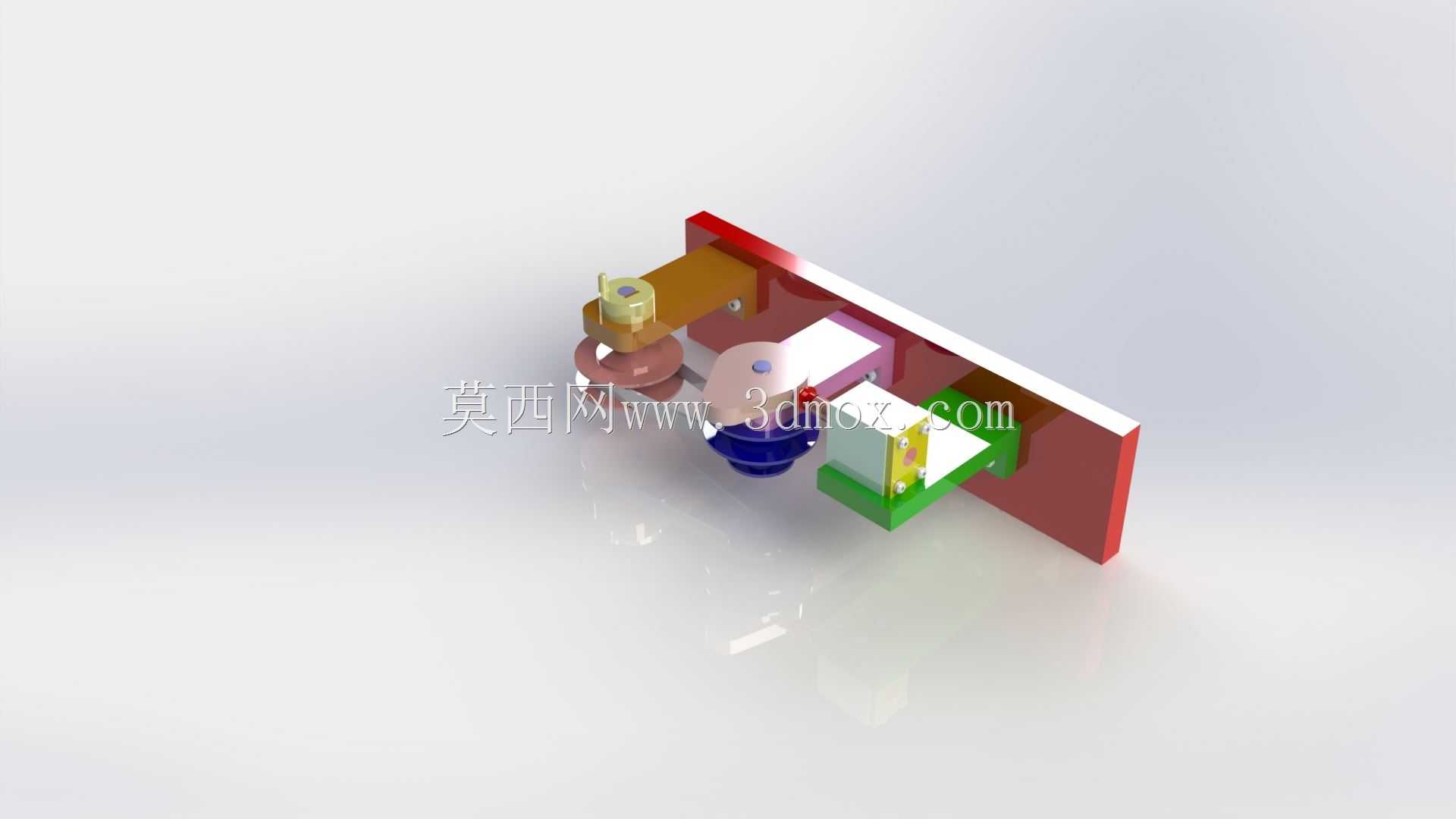

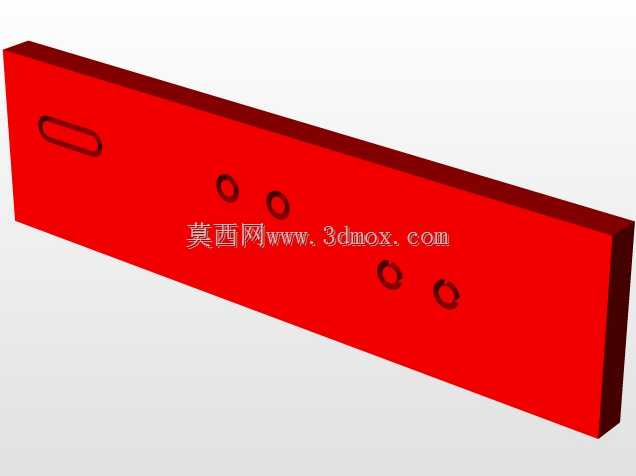

　　这套壁挂安装的多轮导向滑轮组件，主要面向小载荷柔性传动、线缆走线导向类场景设计，常见于小型自动化设备的侧装走线、轻型物料的水平转向输送、实验台架的张力调节工位，也可适配小型通讯设备内部的线缆排布导向需求，替代传统单轮导向易出现的跳线、脱槽问题。从实际安装边界来看，组件整体依托垂直安装板做承载，安装板作为基准面预留了对应安装孔位，所有轮组、张紧调节块都固定在该安装板的单侧平面，安装时无需在设备主体上做过多镂空加工，仅需对应安装孔位做螺纹孔加工即可完成固定，整体外伸长度控制在较小范围，不会占用过多设备侧方的操作空间，适合安装在设备机架内侧、机柜内壁这类空间局促的位置。功能设计上，组件配置了多组不同型面的滑轮，包含带圆弧槽的导向轮、

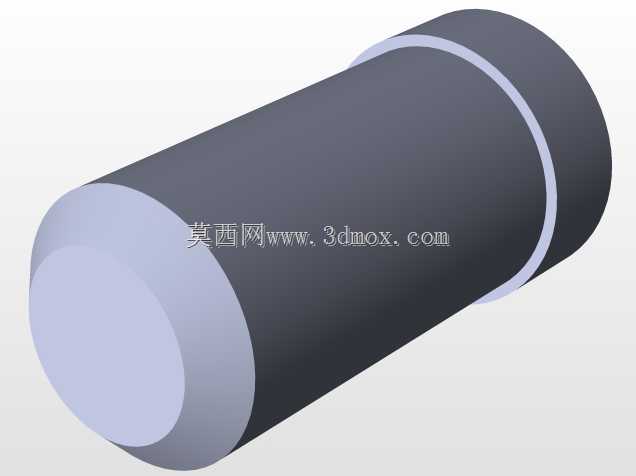

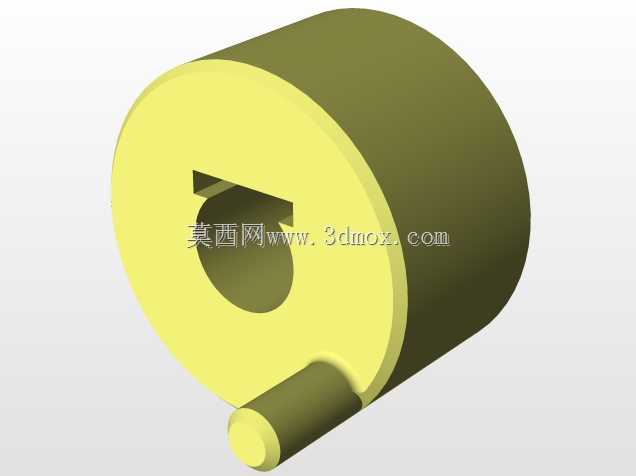

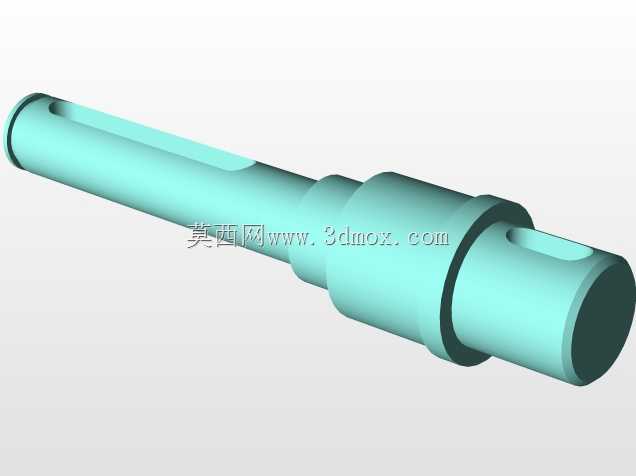

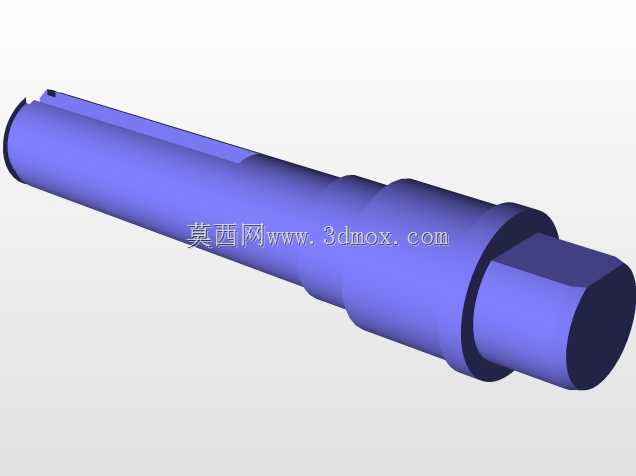

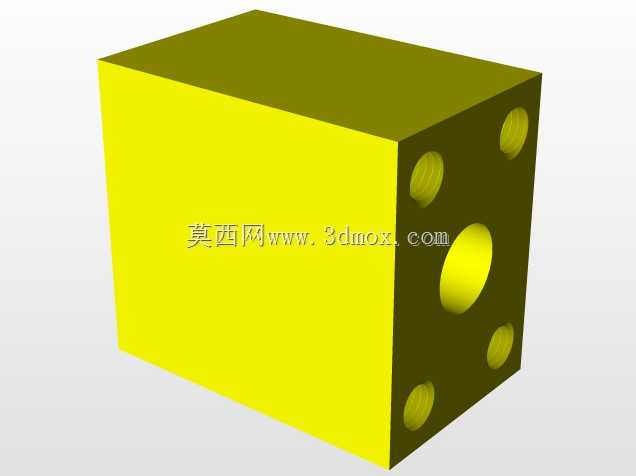

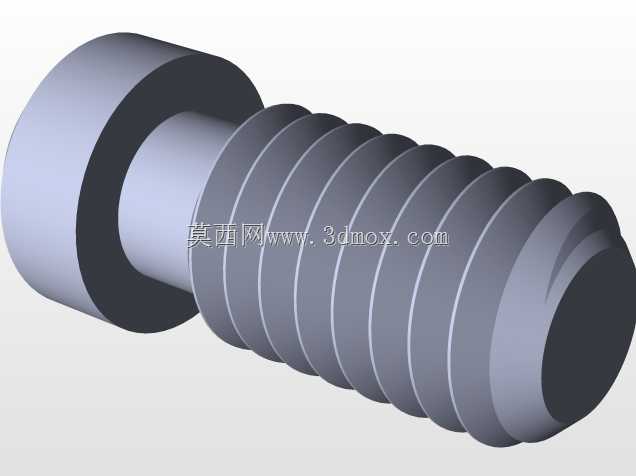

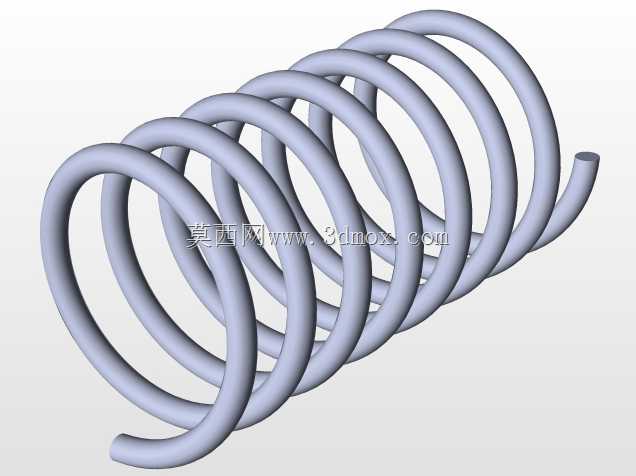

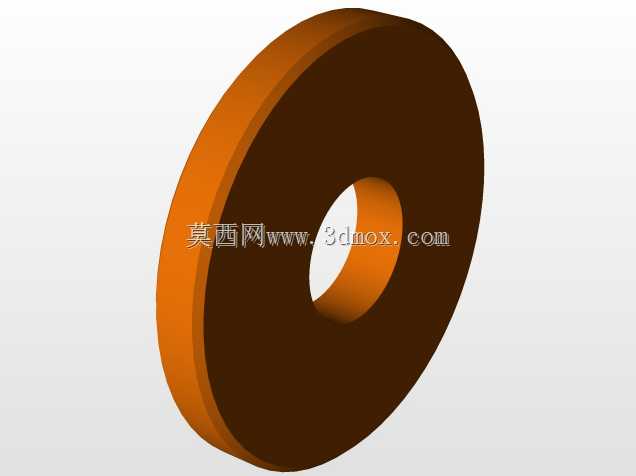

　　带限位挡边的张紧轮，不同轮组的槽宽适配不同直径的柔性件，既可以走圆截面的尼龙绳、钢丝绳做轻载传动，也可以走多芯通讯线缆、气动软管做走线导向，避免柔性件在往复运动过程中与设备金属棱边摩擦造成破损。其中张紧轮配套了可滑移的调节安装座，安装座通过螺栓锁紧在安装板的预设槽位内，调试时可以根据柔性件的实际张紧需求调整轮组位置，无需额外加装张紧结构，调试完成后锁紧螺栓即可固定轮组位置，长期运行不会出现位置偏移。设计思路上，整套组件没有采用一体化的复杂铸件结构，而是拆分成分体式的安装座、轮体、销轴、固定块几个独立零件，每个零件的结构都尽量简化，轮体采用中心销轴加衬套的安装方式，衬套选用自润滑材质，日常运行无需额外加注润滑脂，减少后期维护工作量；

　　不同功能的轮组采用不同的颜色做区分，现场装配时可以快速识别对应安装位置，降低错装概率。从受力角度考虑，承载最大的主导向轮安装位置靠近安装板的加强筋区域，轮体承受的径向力可以直接传递到安装板再分散到设备机架上，避免长期受力导致安装板变形；侧边的小直径导向轮主要做防脱限位，受力较小，采用工程塑料材质即可满足强度要求，同时可以降低轮体与柔性件接触时的磨损量。实际应用中，这套组件可以根据使用场景灵活调整轮组数量与安装位置，如果仅需要单路导向，可以只保留主轮与一个防脱轮；如果需要多路并行走线，可以在安装板的空余槽位加装额外的轮组，无需重新加工整体安装板，适配性较强。轮体的槽面做了光滑圆弧过渡，没有尖锐棱角，

　　柔性件经过轮组时的弯折半径控制在合理范围，不会因为弯折半径过小导致线缆芯线断裂或者传动绳疲劳断裂。安装板的边缘做了折弯翻边处理，既提升了安装板自身的结构刚度，也可以避免安装时锋利边缘划伤操作人员。所有销轴的端部都做了防脱处理，采用卡簧或者锁紧螺母固定，设备运行过程中不会出现销轴脱出导致轮体掉落的问题。
