回转式定位冲头组件结构设计

　　这套回转式定位冲头组件，主要应用在小型冲压加工工位的精准定位与冲切工序中，适配多工位级进模的单工位作业需求，也可作为独立工装的执行端部件，用于薄金属片材、小型塑胶件的冲孔、压印以及定位基准成型作业。从结构设计逻辑来看，组件采用分体式装配思路，主体分为冲切工作段、回转连接段、安装固定段三个部分，冲切工作段采用斜楔式刃口设计，刃口角度经过反复校核，既保证冲切过程中材料受力均匀，减少毛刺产生，也能降低冲切瞬间的载荷冲击，延长刃口使用寿命。回转连接段内置多组定位卡槽与弹性顶紧结构，能够在冲头完成单次冲压回程后，依靠弹性件的复位力带动工作段回转固定角度，适配需要轮换刃口作业或者多工位同步冲切的工况，避免单一刃口长期受力出现过度磨损，

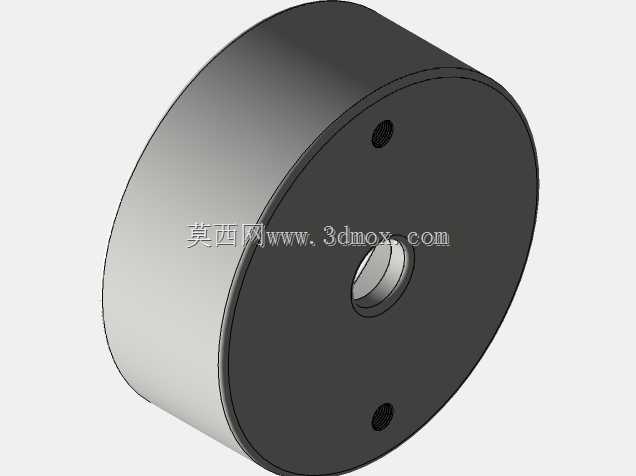

　　也能满足同一工位完成不同角度冲切的加工需求。安装固定段采用圆盘式安装基准面，端面设置定位销孔与紧固螺纹孔，安装时可直接与模座或者工装滑台的安装面贴合，通过定位销完成周向定位，螺栓锁紧后即可保证整体的安装同轴度，安装面的平面度公差控制在0.02mm以内，能够有效避免冲压过程中出现偏载、啃模的问题。从尺寸边界来看，组件整体轴向长度控制在常规小型冲压模的安装空间范围内，最大回转直径不超过安装段圆盘的外径，工作段伸出长度可根据实际冲压行程进行适配调整，工作段的截面尺寸匹配常见的小型冲孔加工需求，冲切刃口的硬度经过热处理工艺保障，连接段的卡槽结构采用对称式布局，保证回转过程中受力均衡，不会出现卡滞或者偏摆的问题。在实际应用场景中，

　　这类冲头组件常被用在电子接插件冲压、小型五金端子成型的生产线中，针对厚度0.1-1mm的铜带、钢带冲切作业适配性较好，相比传统固定式冲头，带回转结构的设计能够在连续冲压作业中轮换刃口受力，将单刃口的受冲击频次降低60%以上，有效减少换模修模的频次。设计过程中充分考虑了装配与维护的便捷性，各分体部件之间采用可拆卸连接结构，刃口段出现磨损后可单独拆卸更换，无需整体更换整个组件，能够降低工装维护成本；内部的弹性顶紧件采用标准化规格，损坏后可直接采购标准件替换，无需定制加工。组件的各配合面均设置了合理的公差配合，回转配合段采用间隙配合，保证回转动作顺畅无卡滞，安装定位面采用过盈定位配合，保证安装后无窜动，冲切过程中整体刚性充足，

　　不会出现让刀问题，冲切出的孔位精度可控制在0.05mm以内，满足精密五金件的加工精度要求。另外，组件的外形结构做了倒角与去毛刺处理，安装过程中不会划伤操作人员或者模座表面，各边角的应力集中位置均做了圆角过渡，避免长期受冲击载荷出现应力断裂的问题，整体结构紧凑，占用安装空间小，可在狭小的模座空间内完成布置，适配多工位密集排布的级进模设计需求。
