折弯式带孔切割连接固定金属构件

　　日常做设备结构排布的时候，这类带折弯结构的切割成型金属件，往往是整台设备里不起眼但直接决定装配可靠性的小部件，很多刚入行的工程师容易忽略这类小零件的细节设计，最后现场装配的时候要么出现安装干涉，要么长期受力后出现变形松脱，反而拖慢整线的调试进度。从实际应用场景来看，这类构件大多用在通讯设备内部走线固定、小型机电产品的壳体内部支撑、低压电控柜内的元件辅助安装位置，也有部分场景会把它作为小型钣金设备的外接挂装连接件，用来把传感元件、小型接线端子这类轻量化部件固定在设备的立面或者斜向安装面上，不需要额外做复杂的焊接工序，直接靠螺栓穿过预制孔就能完成固定，装配效率比焊接支架高不少，后期维护拆卸也更方便。

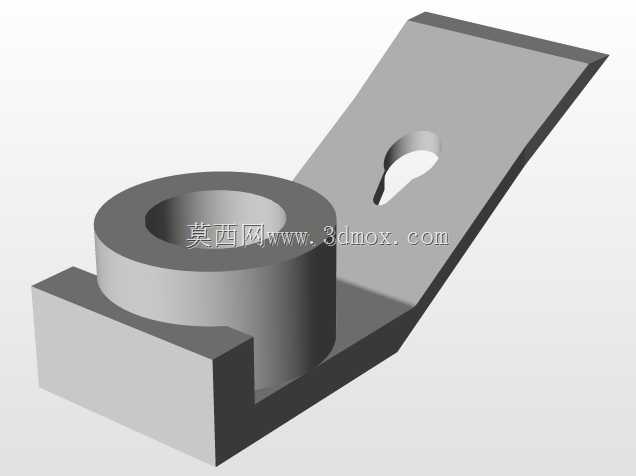

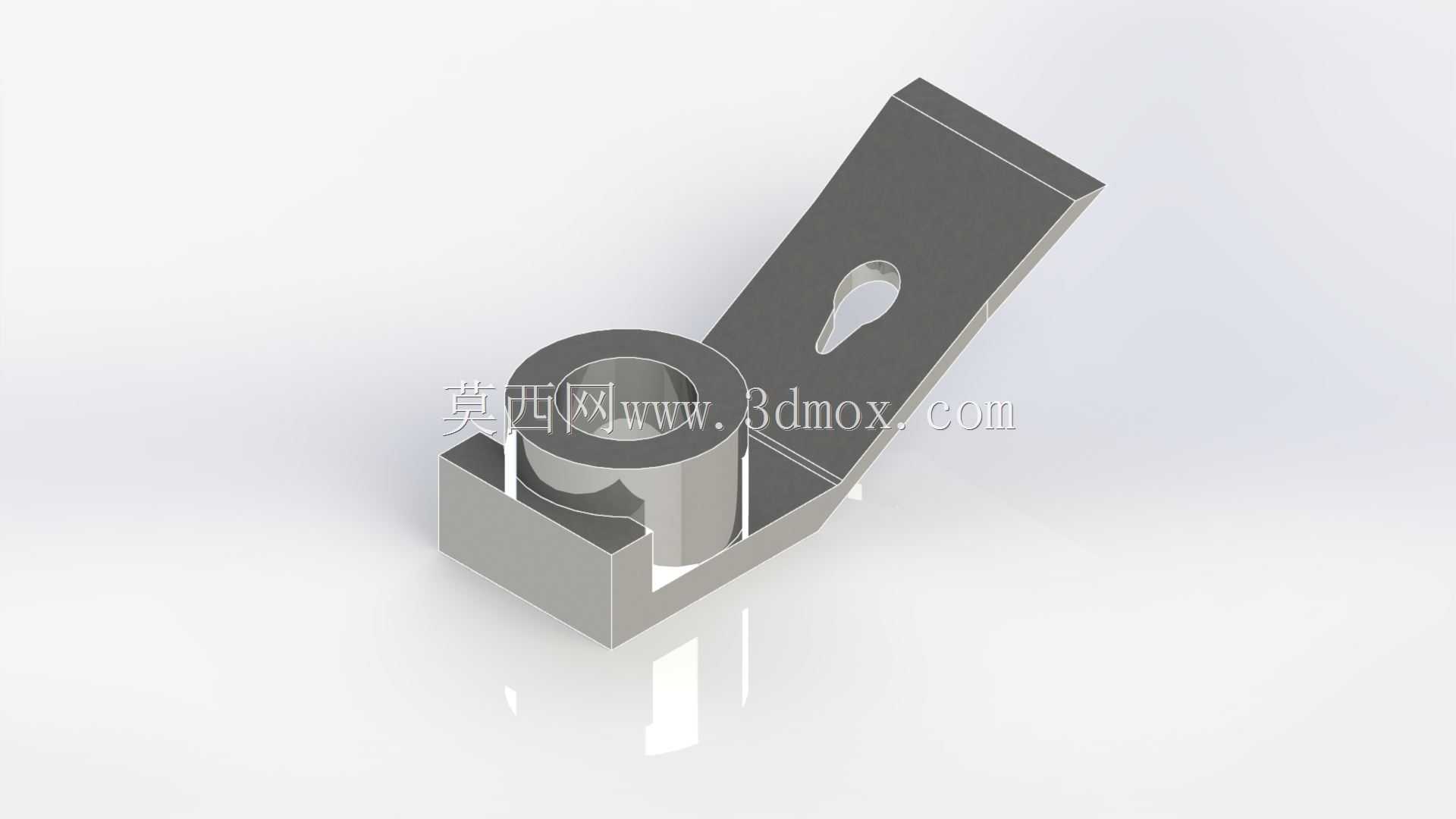

　　从功能特性上看，这个构件的结构分成两个核心功能区，一端是带内孔的筒状基座，这个基座的内孔是用来穿装定位轴或者固定螺栓的，基座底部的方形切边是为了在安装的时候卡入对应安装面的预制槽内，避免螺栓拧紧的时候整个构件跟着转动，省去了额外做防转结构的麻烦，很多新手设计这类零件的时候容易忘记做防转切边，最后现场装配要额外加定位销，反而增加了加工和装配的成本。另一端是斜向延伸的折弯板，板上预制的水滴形安装孔是特意做的可调式设计，现场安装的时候如果出现孔位对位偏差，不需要重新扩孔，只需要把螺栓沿着水滴孔的长槽方向调整位置就能完成对位，这种孔型在现场安装条件有限、加工孔位容易出现累积误差的场景下非常实用，能大幅降低现场装配的对位难度。

　　设计这类零件的时候，首先要考虑的是折弯处的圆角半径，不能直接按直角折弯来算展开尺寸，要根据所选板材的厚度预留对应的折弯回弹量，比如常用的1.5mm厚冷轧钢板做这个角度的折弯，折弯内圆角要留0.8倍板厚的尺寸，不然折弯的时候容易出现外侧板面开裂，或者折弯角度达不到设计要求的问题。然后是切割面的处理，这个零件是激光切割成型的，切割后的边缘要做去毛刺处理，尤其是安装孔的边缘，不能有残留的熔渣，不然螺栓穿装的时候会刮坏螺纹，或者安装后出现应力集中的问题。另外那个筒状基座和折弯板的连接位置，要做对应的焊接或者一体折弯加强？不对，看结构这个是一体切割后折弯加铆接基座？不对，实际建模的时候要注意两个部分的连接强度，基座和折弯板的贴合面要保证完全贴合，不能留有缝隙，不然长期受交变载荷的时候，连接位置容易出现疲劳断裂。

　　再说到安装边界的问题，这个构件的整体安装占用空间不大，基座部分的外径决定了安装面需要预留的最小沉孔尺寸，斜向折弯板的倾斜角度是根据实际安装面的朝向来定的，比如要把元件固定在和安装面成60度夹角的位置，这个折弯角度就刚好匹配，不需要额外做角度调整。安装的时候要注意，水滴孔的大端方向要朝向安装调整的方向，这样对位的时候更方便，螺栓拧紧的扭矩不能超过板材的承受极限，不然会把折弯板压变形，导致安装角度出现偏差。另外在做三维建模的时候，要把零件的安装间隙预留出来，比如基座和安装槽的配合间隙要留0.1-0.2mm，保证零件能顺利卡入，又不会出现过大的晃动，折弯板和周边其他零部件的最小间隙要留够3mm以上，避免设备运行过程中因为震动出现剐蹭。很多人做这类小零件的时候不做干涉检查，最后装配的时候才发现折弯板和旁边的走线槽或者其他元件碰在一起，又要临时修改零件，反而耽误时间。

　　从实际使用的耐久性来看，这类零件如果用在户外通讯设备上，表面要做镀锌或者喷塑处理，提升防锈能力，如果是用在室内设备上，普通的冷轧板做磷化处理就足够满足使用要求。那个筒状基座的内孔如果是用来穿装转动轴的话，内孔的粗糙度要达到Ra3.2以下，不然轴转动的时候会出现卡顿磨损，如果只是用来穿固定螺栓的话，粗糙度要求可以适当放宽，只要没有明显的毛刺就可以。另外在做受力校核的时候，要考虑折弯位置的最大受力，比如当斜向板端挂载2kg的元件时，折弯处的最大应力要小于材料的屈服强度，留够1.5倍以上的安全系数，避免长期使用后出现折弯变形。很多新手做设计的时候只看静态装配效果，不做受力校核，最后设备运行一段时间后零件变形，导致挂载的元件移位，影响设备的正常运行。
