带移动脚轮的小型皮带输送设备

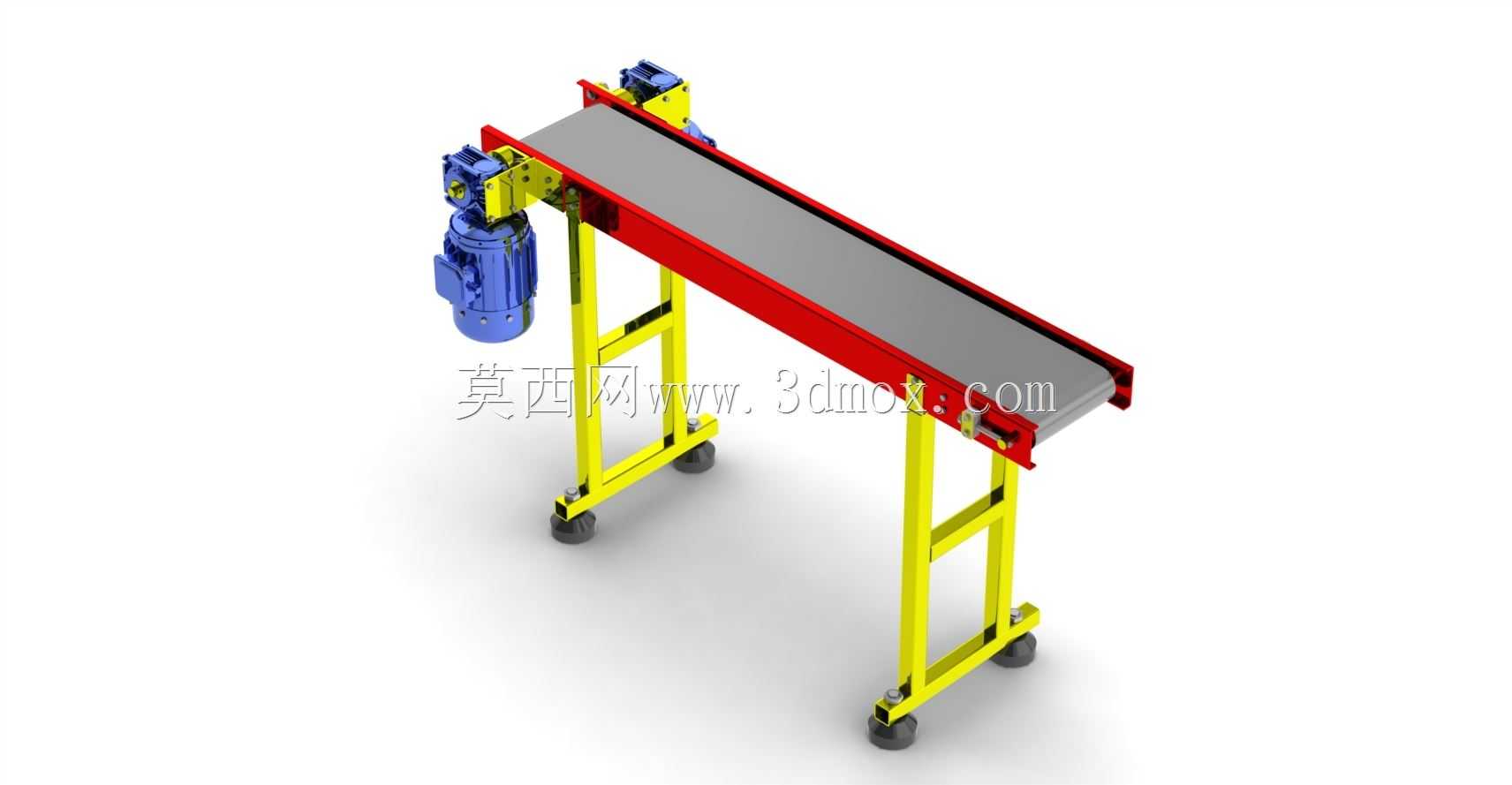

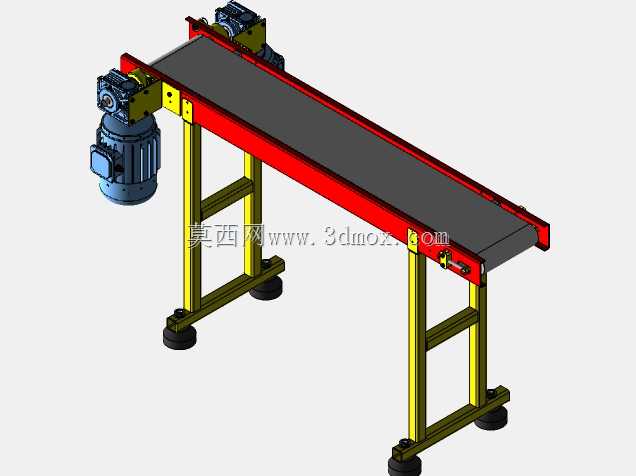

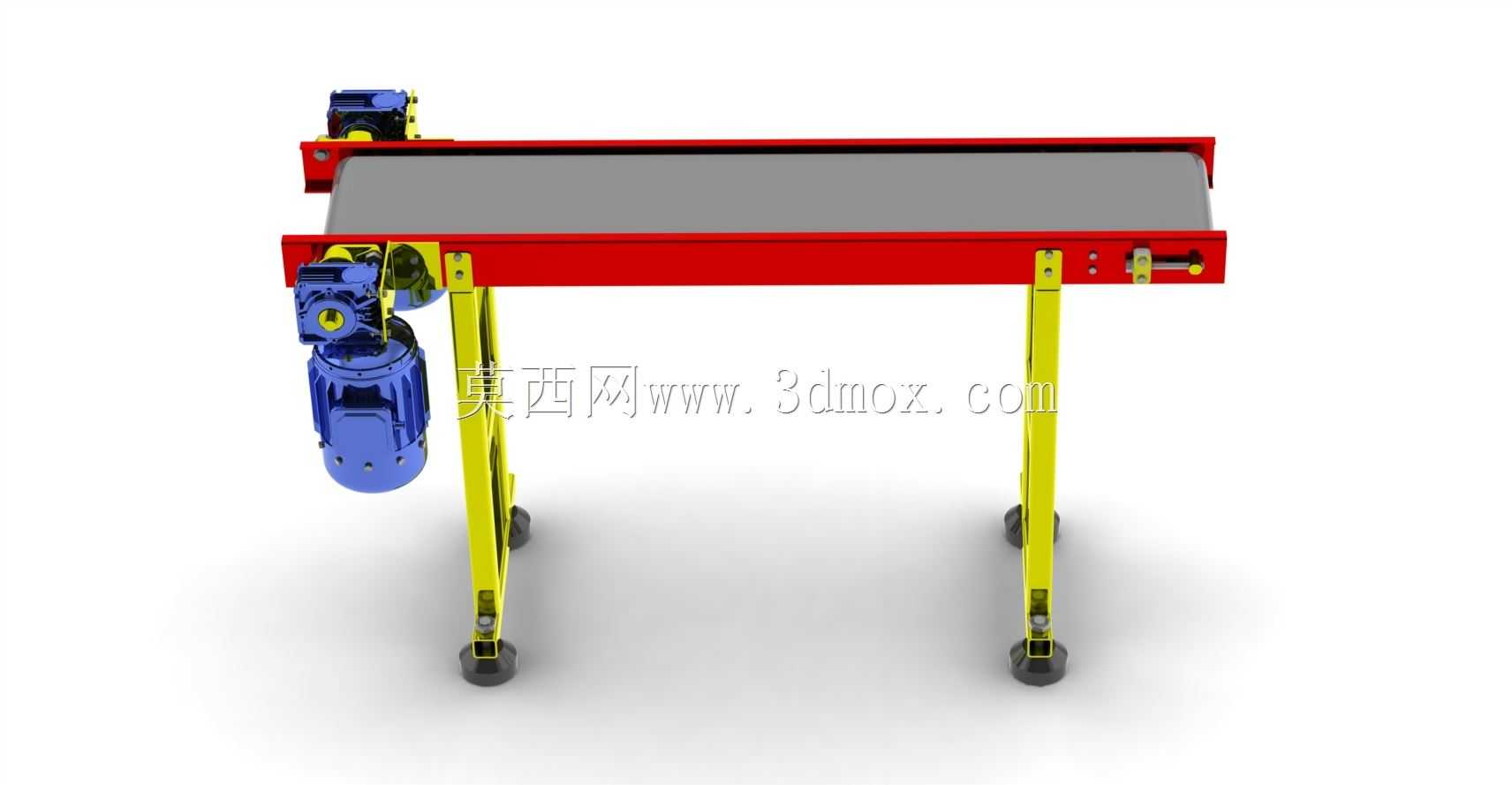

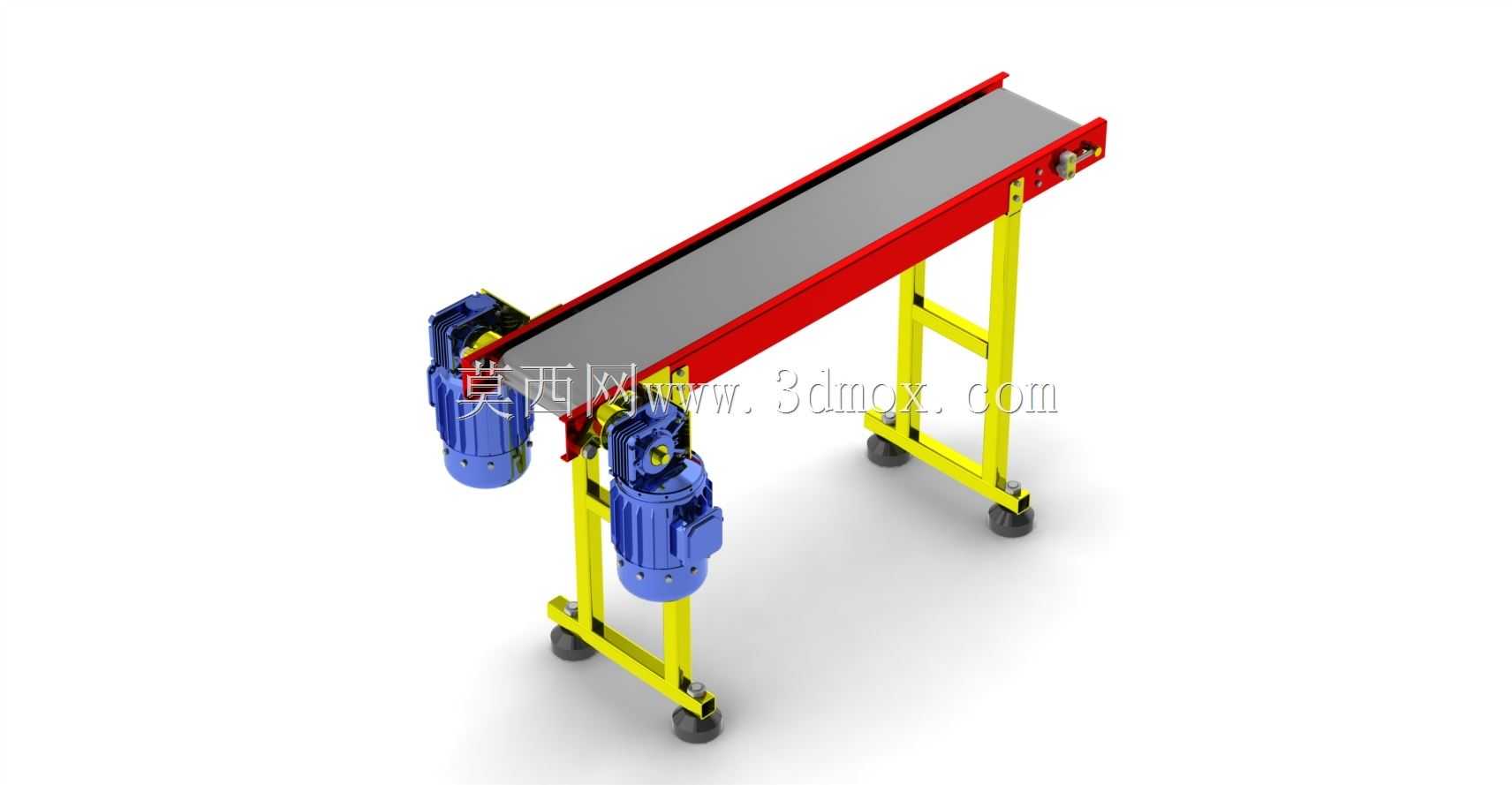

　　这款小型带式输送设备的设计初衷，是适配车间内零散工位间的短距离物料转运需求，在电子组装、小五金加工、包装工序衔接这类场景中，固定安装的长距离输送机往往无法适配灵活变动的工位布局，而这款带脚轮的移动结构刚好填补了这一使用空白。设备整体采用侧挂式驱动布局，驱动单元安装在输送机架体的进料端一侧，没有占用输送面下方的通行空间，在工位间距狭窄的作业区域内，操作人员可以顺畅从设备下方穿行取放物料，不会被突出的驱动结构磕碰。机架主体采用型钢焊接框架结构，支腿部分做了可调节高度的设计，能够根据对接设备的进料口高度差，在一定范围内调整输送面的倾斜角度与水平高度，适配不同高度的生产设备衔接需求，比如对接小型注塑机的出料口、包装台的进料端、

　　分拣工位的周转台时，不需要额外制作垫高支座，直接调整支腿锁定结构即可完成高度匹配。底部配置的四个脚轮均带刹车锁定结构，需要移位时可以单人推动设备在平整车间地面移动，到位后踩下刹车即可固定位置，不会在输送作业时出现滑移偏移。输送面采用平皮带作为承载构件，皮带两侧的机架挡边做了折边处理，能够避免小型物料在输送过程中从侧边掉落，针对尺寸较小的零件输送场景，挡边高度刚好能够限制物料的侧向位移，不需要额外加装侧挡条。驱动端的减速电机与主动辊筒采用直连传动结构，减少了链传动带来的间隙与维护需求，传动效率更高，运行时的噪音也更低，适合在人员密集的组装车间内使用，不会产生过大的作业噪音。从安装边界来看，设备整体宽度控制在较窄的范围内，

　　能够放置在宽度有限的车间通道旁使用，不会占用过多的通行空间，长度方向的尺寸适配单段短距离输送需求，不需要多段拼接即可完成两个相邻工位间的物料传递。设计过程中特意将张紧结构设置在从动辊筒端，调整皮带张紧度时不需要拆卸侧护板，直接拧动端部的张紧螺栓即可完成皮带松紧度调节，日常维护的操作难度很低，一线操作人员不需要专业维修技能即可完成常规的张紧调整。机架的黄色支腿部分做了防锈涂装处理，红色的输送架体涂装也能在车间环境中起到明显的警示作用，避免作业人员误碰运行中的输送面。这款设备的输送载重针对轻型物料设计，适合输送单重不大的成品、半成品零件，在轻工生产、电子装配、电商打包这类场景中，能够灵活衔接不同的作业工位，

　　替代人工反复搬运物料的作业环节，降低工位间物料转运的劳动强度，同时因为移动灵活的特性，也可以作为临时输送设备用于小批量生产的临时产线搭建，不需要做地面固定安装，转场使用的成本极低。在结构细节上，支腿与主架体的连接部位做了加强筋焊接，避免设备满载运行时出现架体变形，辊筒的两端采用带座轴承支撑，转动阻力小，长期运行也不会出现辊筒卡滞的问题，皮带的下托面设置了支撑托板，避免皮带在承载物料时出现下凹变形，保证输送面的平整度，即使输送表面平整度要求较高的工件，也不会因为皮带凹陷出现物料偏移、卡滞的问题。
