剪式车载手摇起重支撑装置结构设计

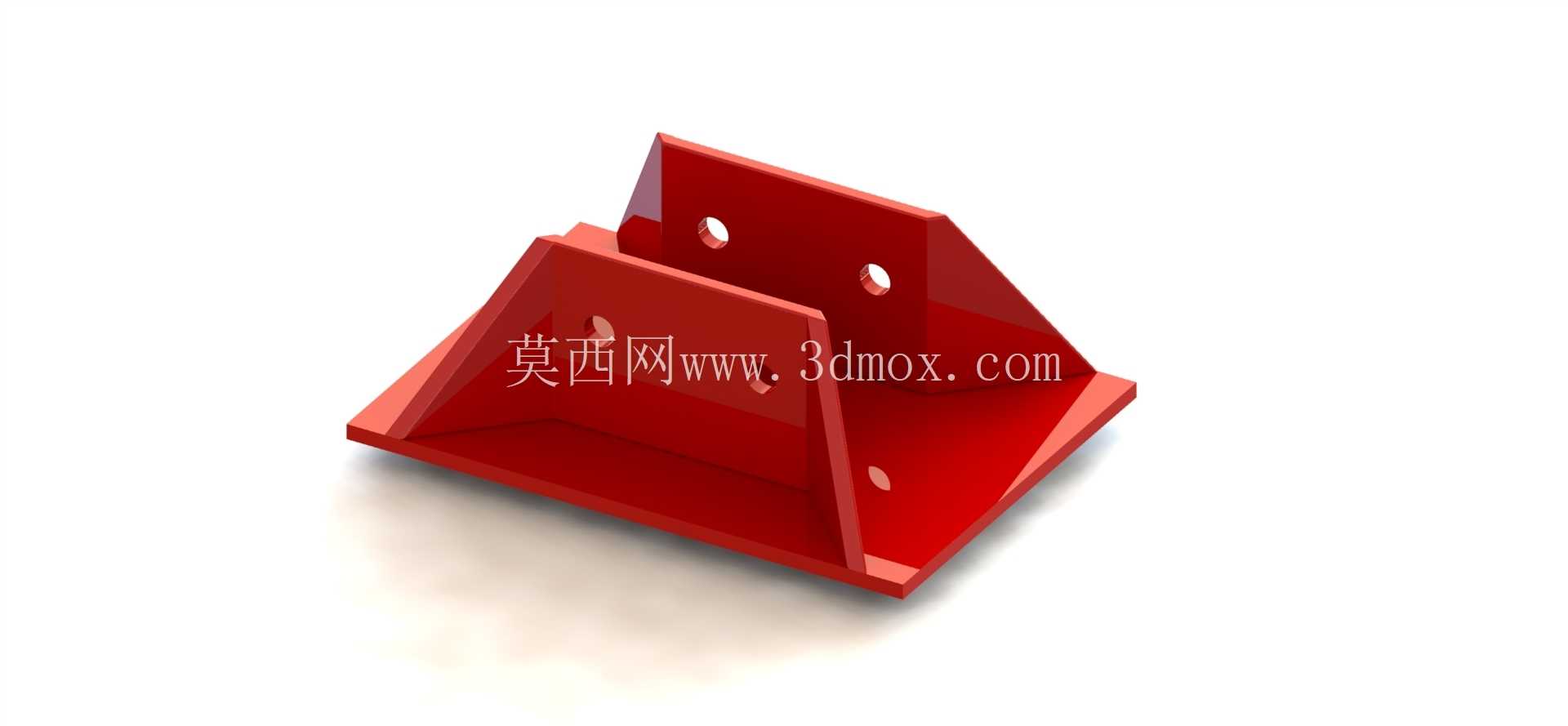

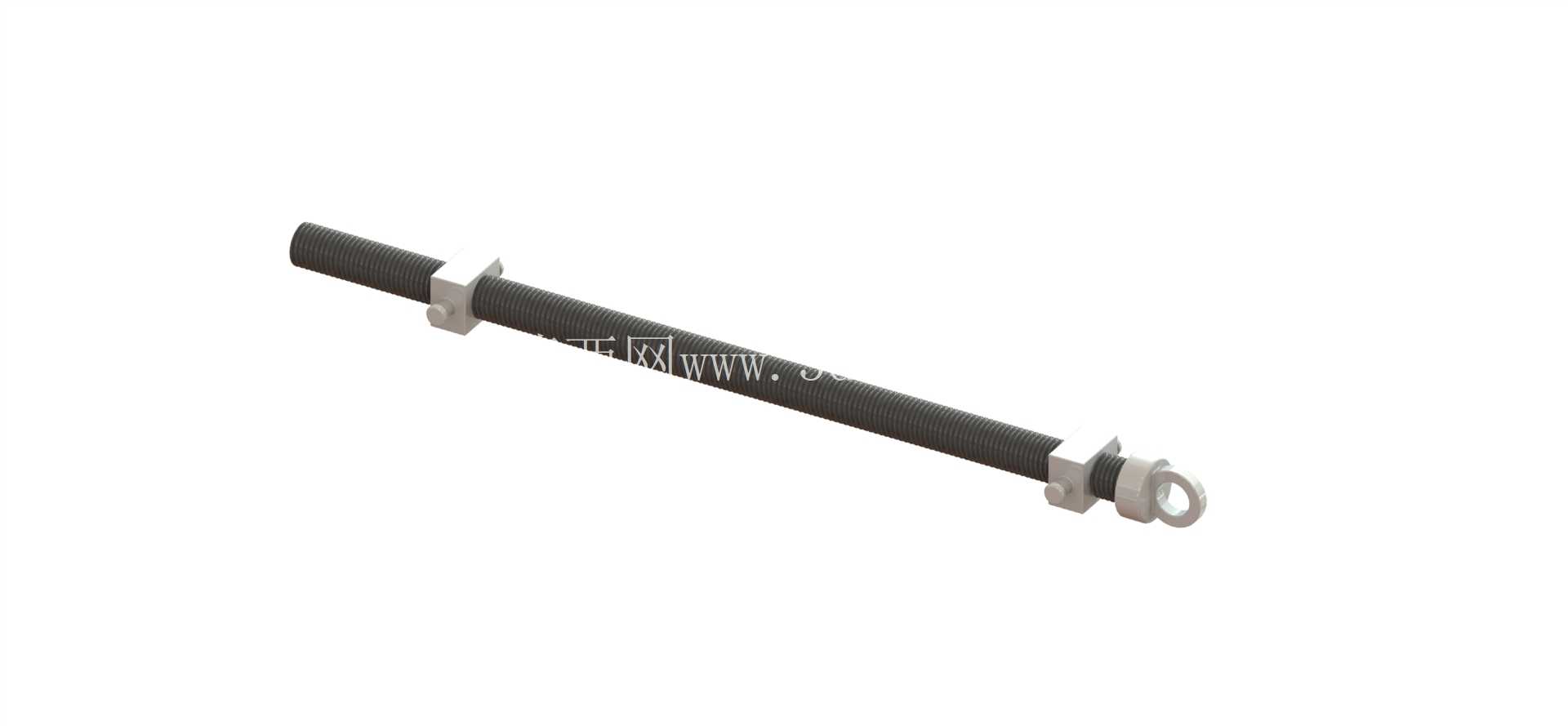

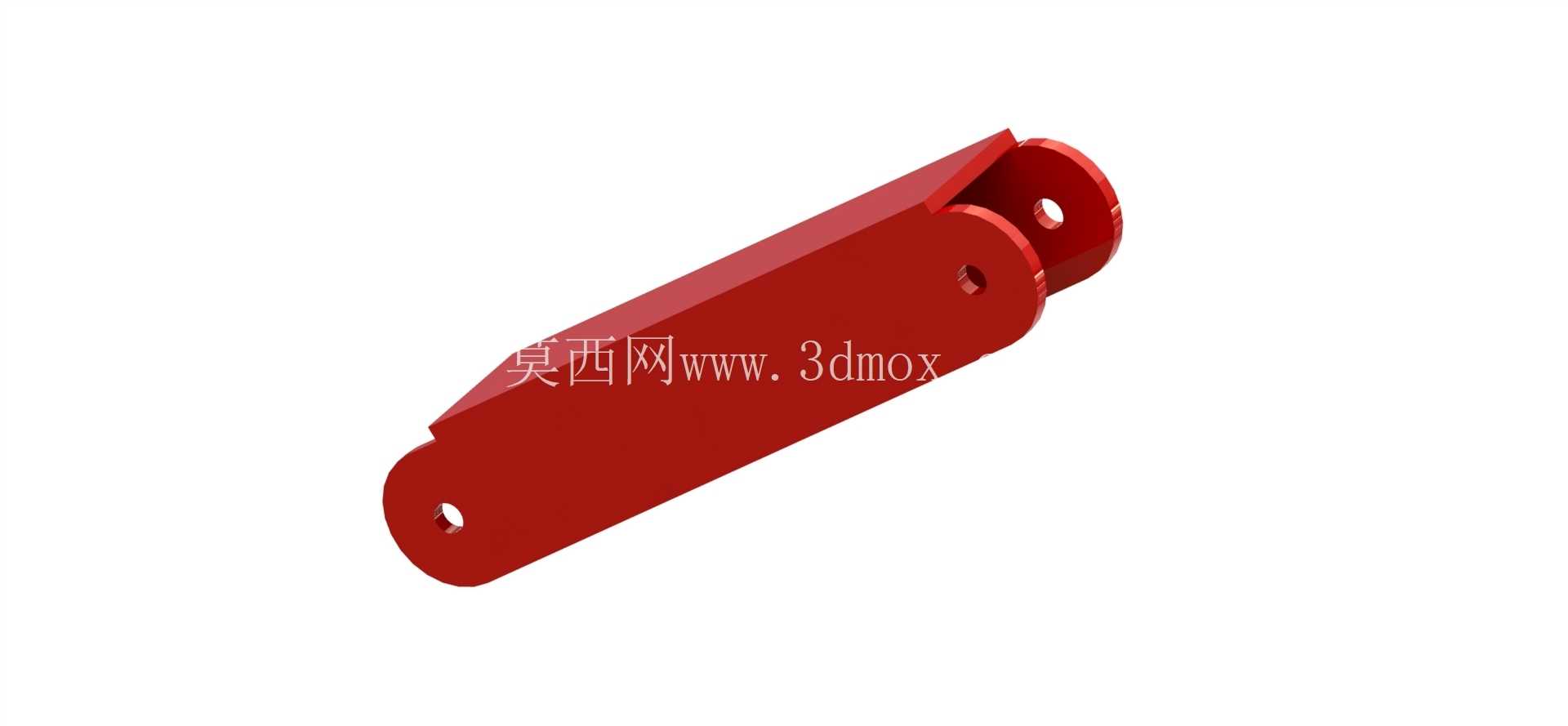

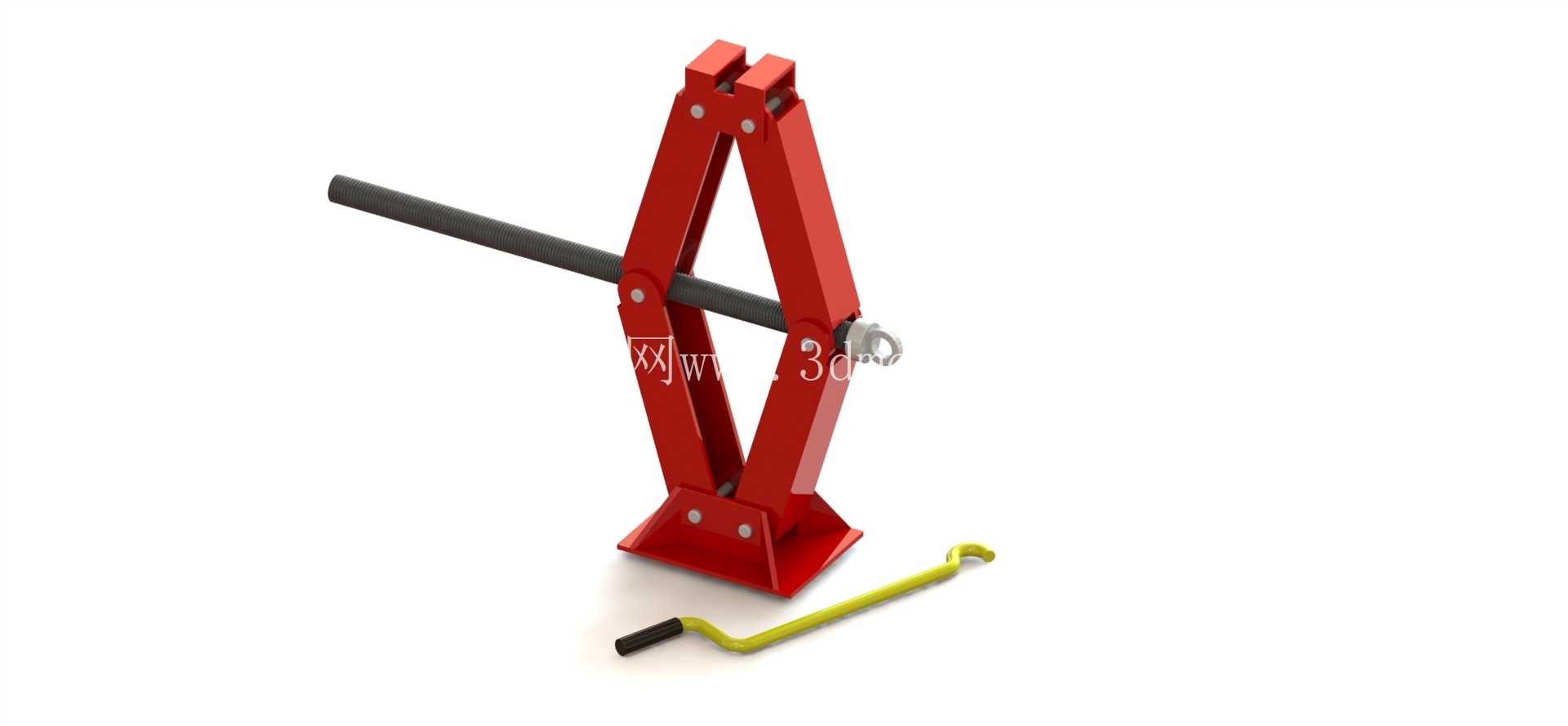

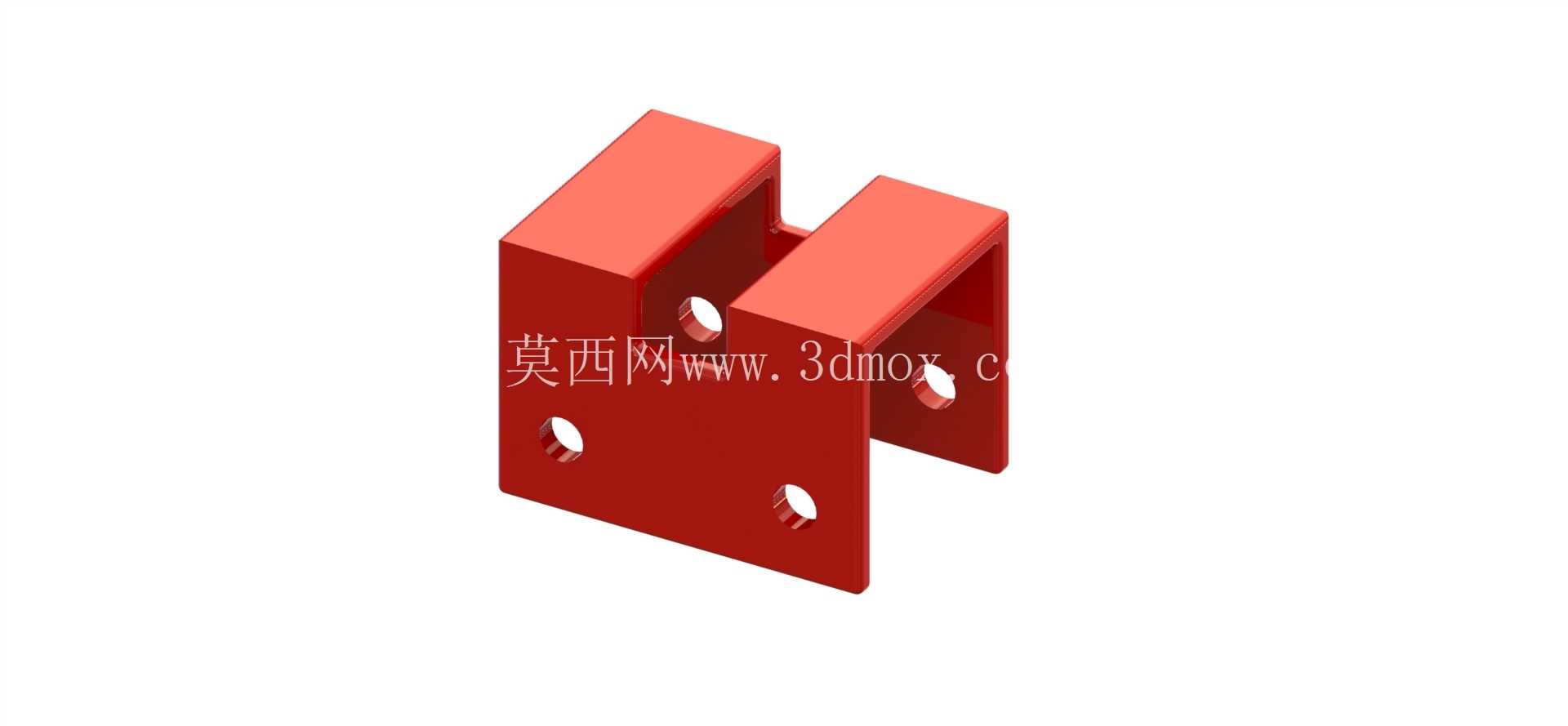

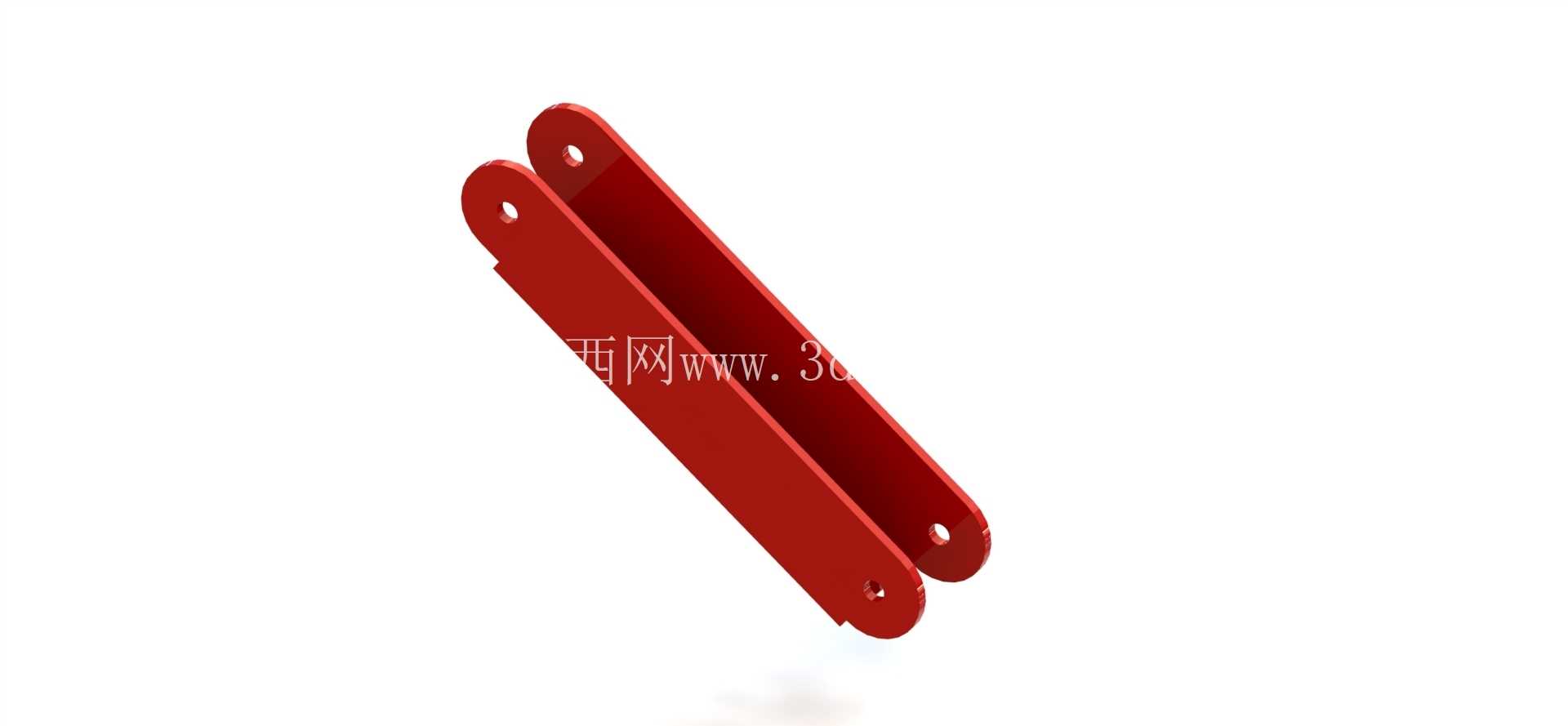

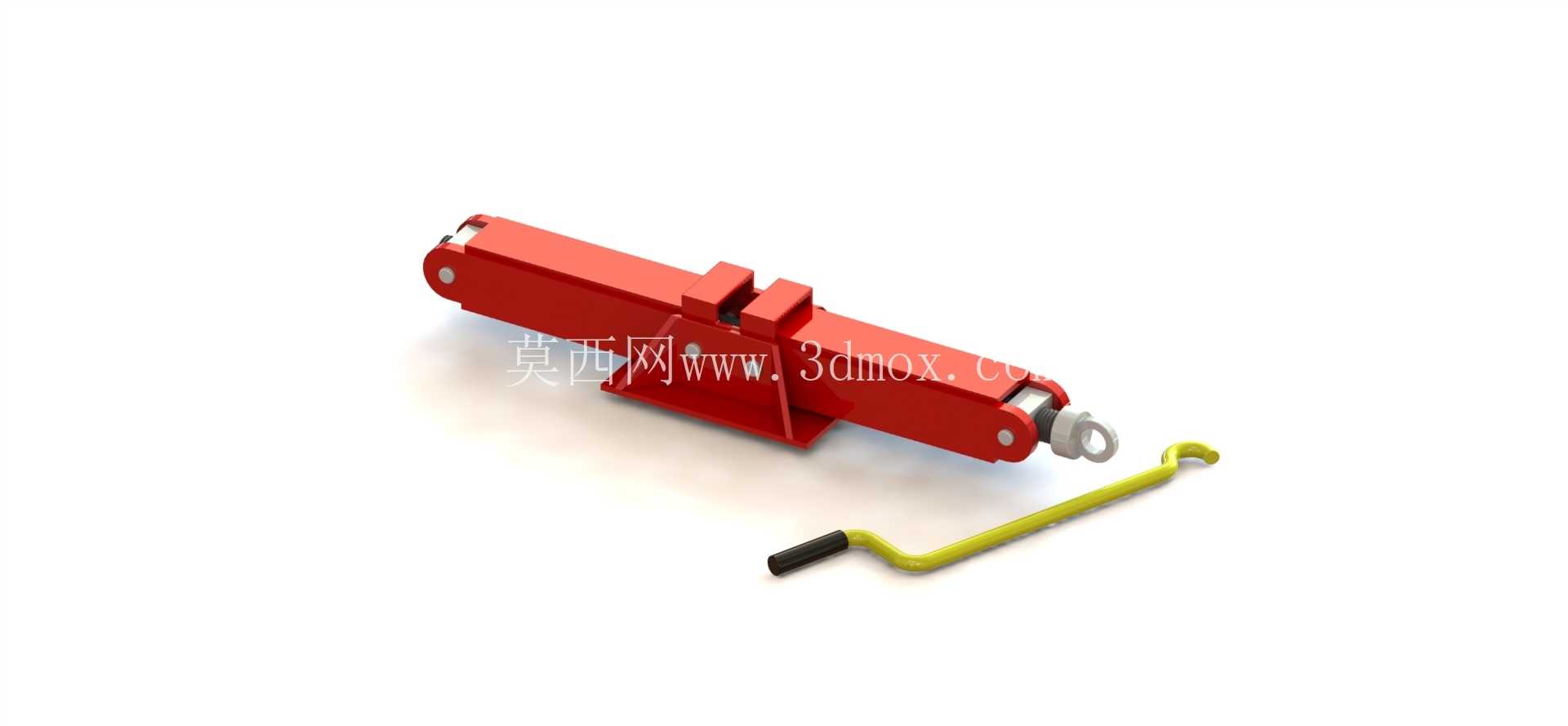

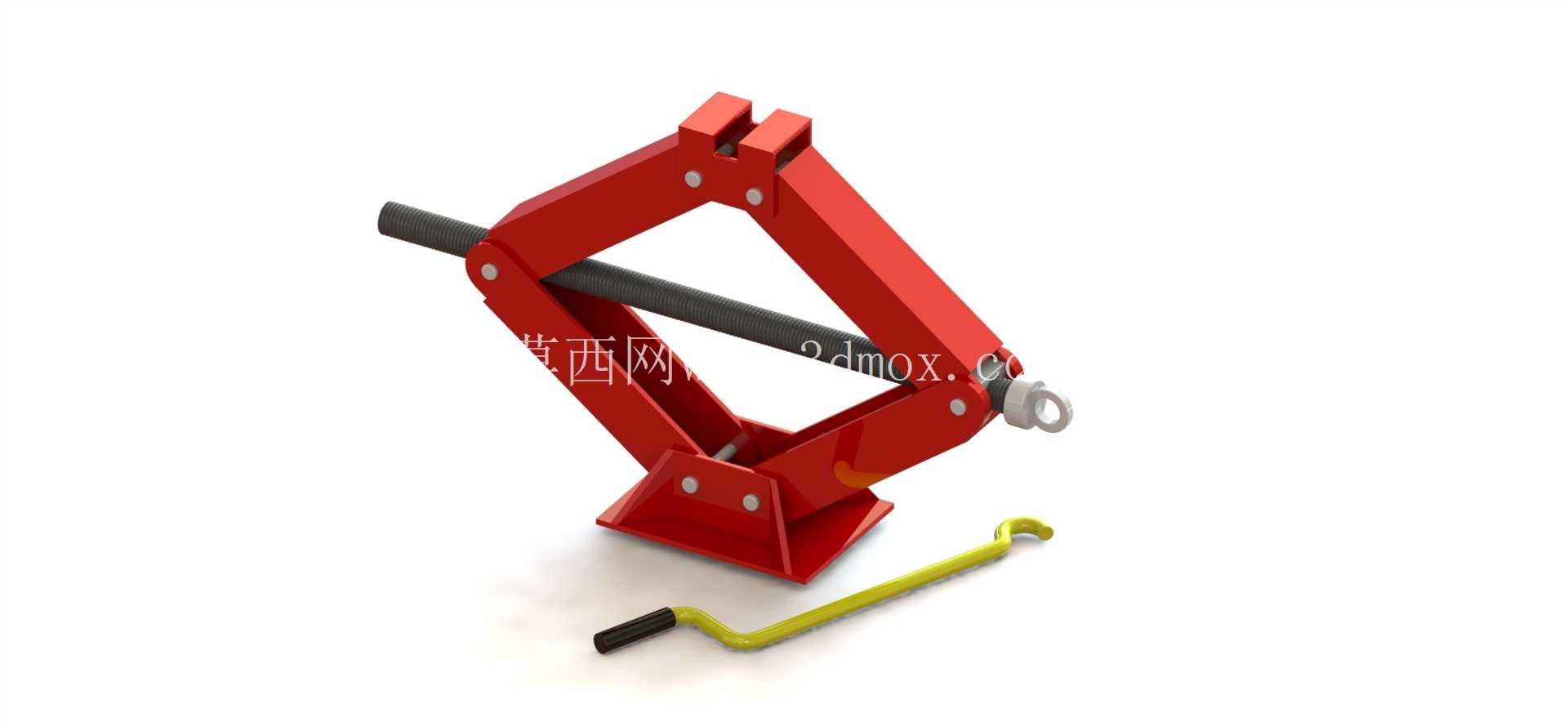

　　从结构设计逻辑来看，这套剪式顶升装置采用对称铰接的菱形剪臂作为核心受力框架，上下两端分别设置支撑托块与底部承力底座，驱动部分为贯穿剪臂中部铰接螺母的长杆传动丝杠，配套的Z型手摇曲柄端部设置防滑握柄，作业时将曲柄端头卡入丝杠端部的驱动环内，转动曲柄即可带动丝杠旋转，驱动两侧剪臂绕铰接销轴收拢或张开，实现顶部支撑端的垂直升降动作。设计过程中需要重点校核剪臂板材的折弯强度与铰接销轴的剪切应力，剪臂采用钢板冲压成型后做弯折加强处理，每处铰接点都设置同轴度匹配的销轴孔，避免升降过程中出现卡滞、两侧剪臂受力不均导致的侧偏问题；底部底座采用加宽的平板结构，增大与地面的接触面积，降低松软路面作业时的底座下沉风险，顶部支撑托块设置与车辆底盘支撑边匹配的卡槽结构，顶升时能够卡住底盘加强筋位置，防止支撑滑脱引发安全事故。日常车辆维保场景中，剪式手摇千斤顶是私家车辆、轻型货运车辆更换备胎、底盘临时检修作业时最常用的便携顶升支撑器具，相较于液压类顶升设备，这类纯机械结构的剪式装置不存在密封件老化漏油、低温环境液压油黏度变化导致顶升失效的问题，存放时可折叠收拢为扁平状结构，能够直接收纳在车辆后备箱备胎槽的预留空间内，不会占用额外的储物位置，适配绝大多数家用乘用车的底盘支撑点高度要求。

　　从安装与使用边界来看，这套装置收拢状态下的整体厚度可控制在60mm以内，完全伸展后的最大顶升高度能够覆盖120mm到380mm的高度区间，适配绝大多数家用轿车、城市SUV的底盘离地间隙要求，额定承载能力匹配1.5吨到2吨级的轻型车辆顶升需求，作业时需要注意将底座放置在坚实平整的地面上，若地面为松软土路或沥青路面高温软化状态，需要在底座下方垫入硬质木板分散压力，避免顶升过程中底座下陷。传动丝杠采用梯形螺纹设计，具备良好的自锁性能，当顶升作业到达目标高度后，停止转动曲柄即可依靠螺纹副的自锁特性保持当前支撑高度，不会因为负载作用出现自动回落的问题，作业过程中不需要额外加装安全锁止结构，简化了操作流程，也降低了结构复杂度带来的故障概率。

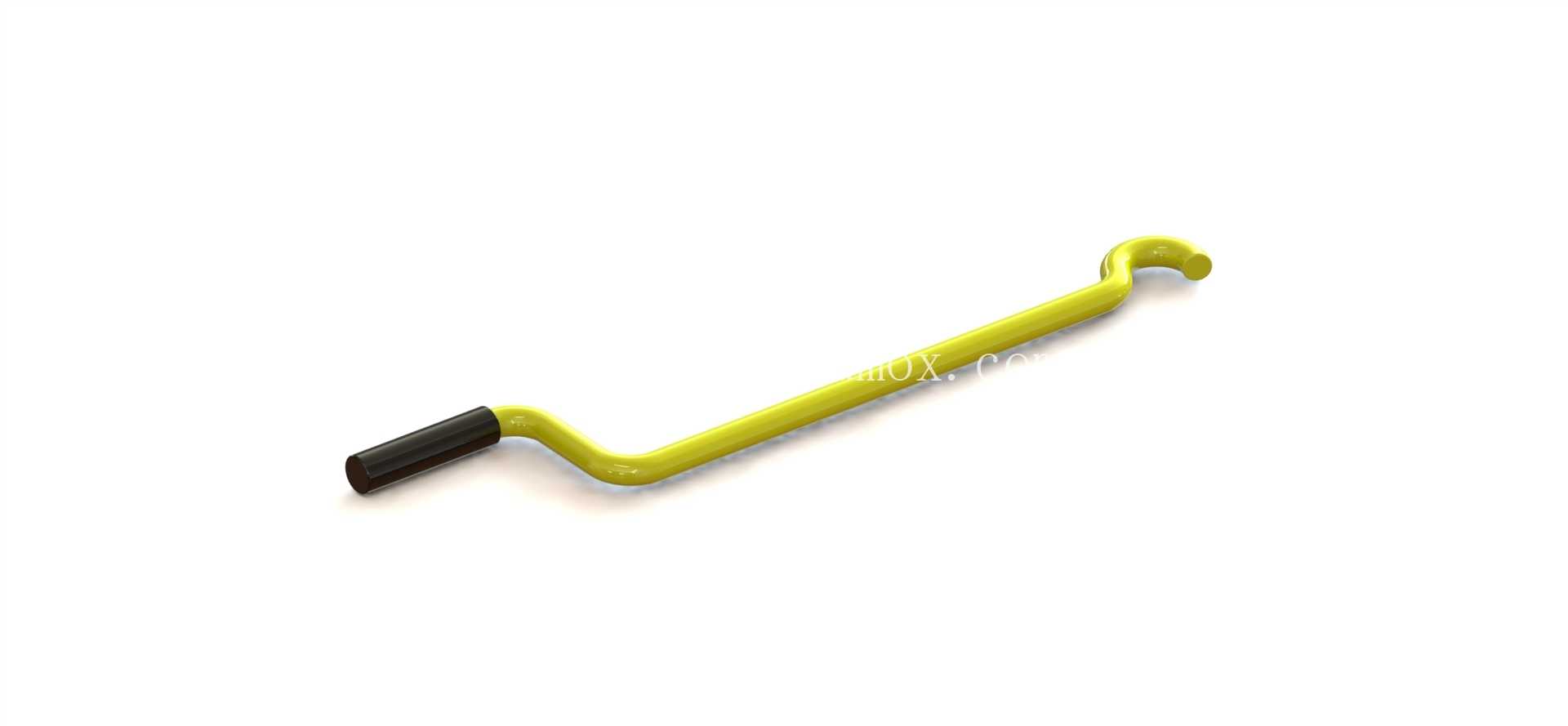

　　配套的手摇曲柄采用弯折成型的圆钢结构，长度经过优化设计，既保证转动时的力臂长度能够降低操作力度，避免作业时耗费过多体力，又不会因为力臂过长导致转动过程中磕碰地面或车身侧裙，曲柄端部的握柄套有防滑绝缘套，冬季低温环境下操作不会出现粘手的问题，也能提升转动时的摩擦力，避免手滑导致的操作失误。剪臂的铰接销轴处都设计有润滑脂预留槽，日常维护时只需要定期在铰接点涂抹少量润滑脂，即可保证升降动作的顺畅性，整套装置没有易损的密封件、电子元件，正常使用情况下仅需要注意避免丝杠螺纹磕碰变形，即可实现长达十数年的使用寿命，存放时只需要将表面的泥水、污渍擦拭干净，收拢后放回收纳位置即可，不需要做特殊的防锈防潮处理，适配车辆后备箱复杂的存放环境。

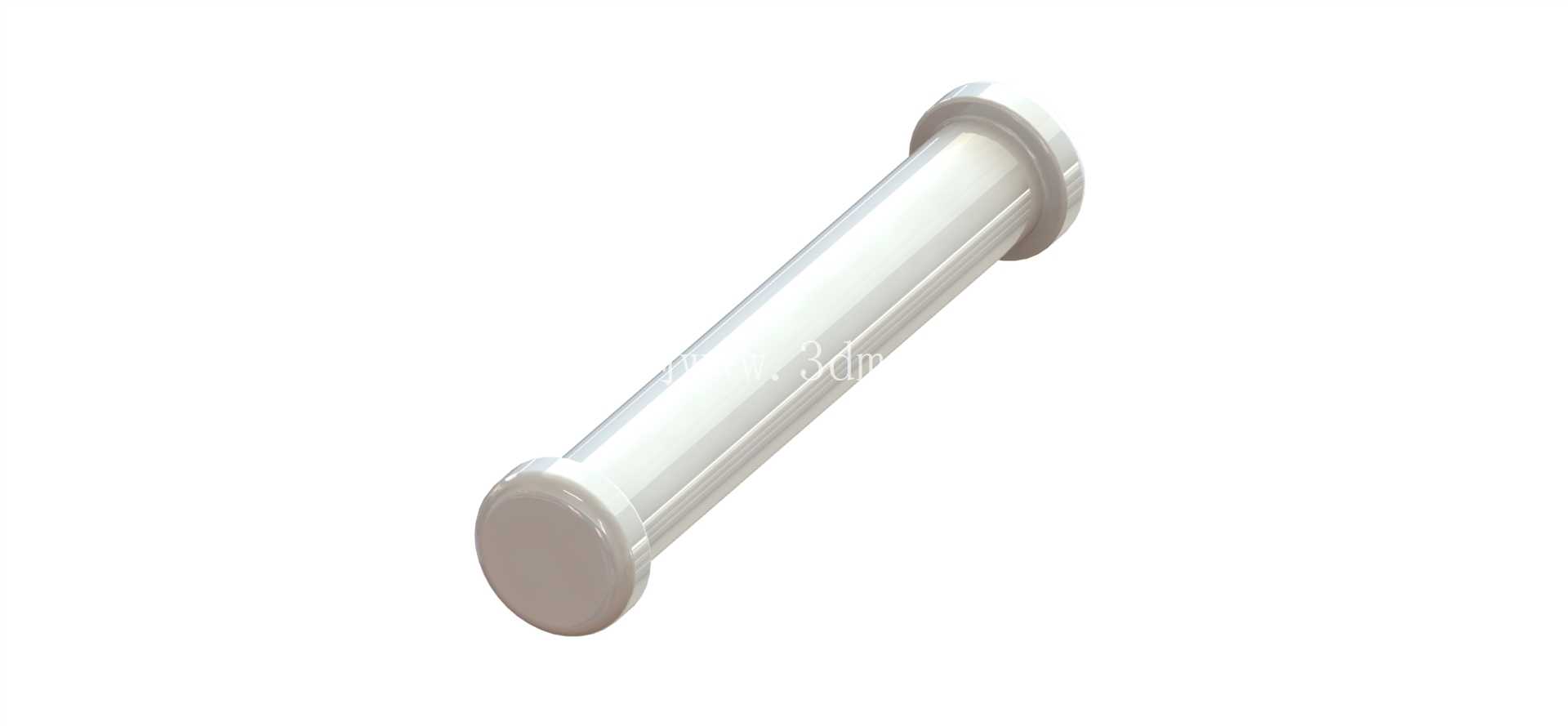

　　在三维建模过程中，需要重点还原每处铰接点的配合间隙，剪臂与销轴的转动配合公差控制在合理区间，既要避免间隙过大导致升降过程中结构晃动量超标，也要避免间隙过小导致铰接处转动卡滞；丝杠与螺母的螺纹配合需要按照梯形螺纹的标准参数建模，还原螺纹副的接触受力状态，方便后续做有限元受力分析时，能够准确模拟不同顶升高度下的剪臂受力分布，验证结构的安全冗余量是否满足设计要求。顶部支撑托块的卡槽尺寸需要匹配主流车型的底盘支撑筋宽度，避免卡槽过窄无法卡入支撑筋，或是卡槽过宽导致支撑时横向窜动；底部底座的边缘做圆弧过渡处理，避免收拢或展开过程中锋利的板材边缘划伤使用者，也避免存放时刮蹭后备箱的内饰衬板。
