复合材料小型交通艇结构设计方案

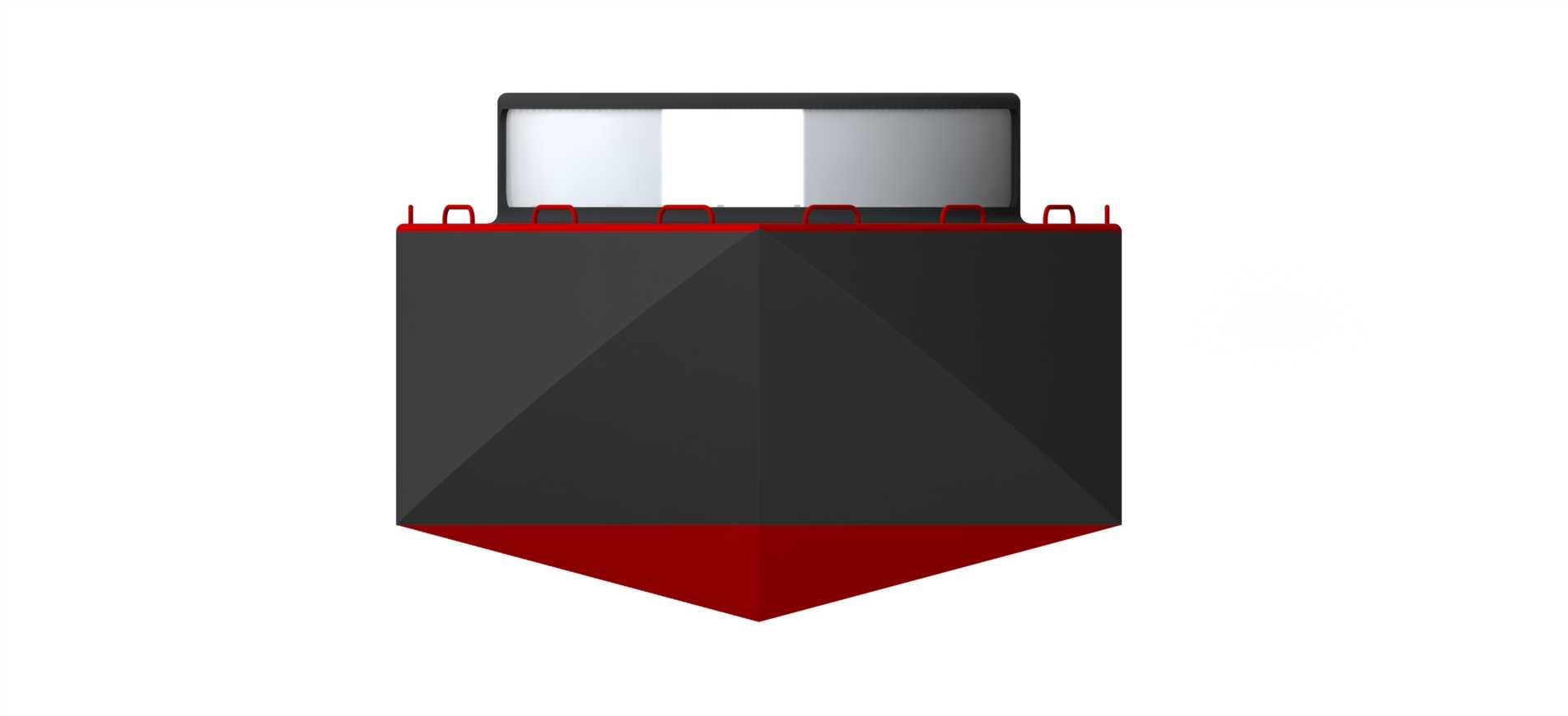

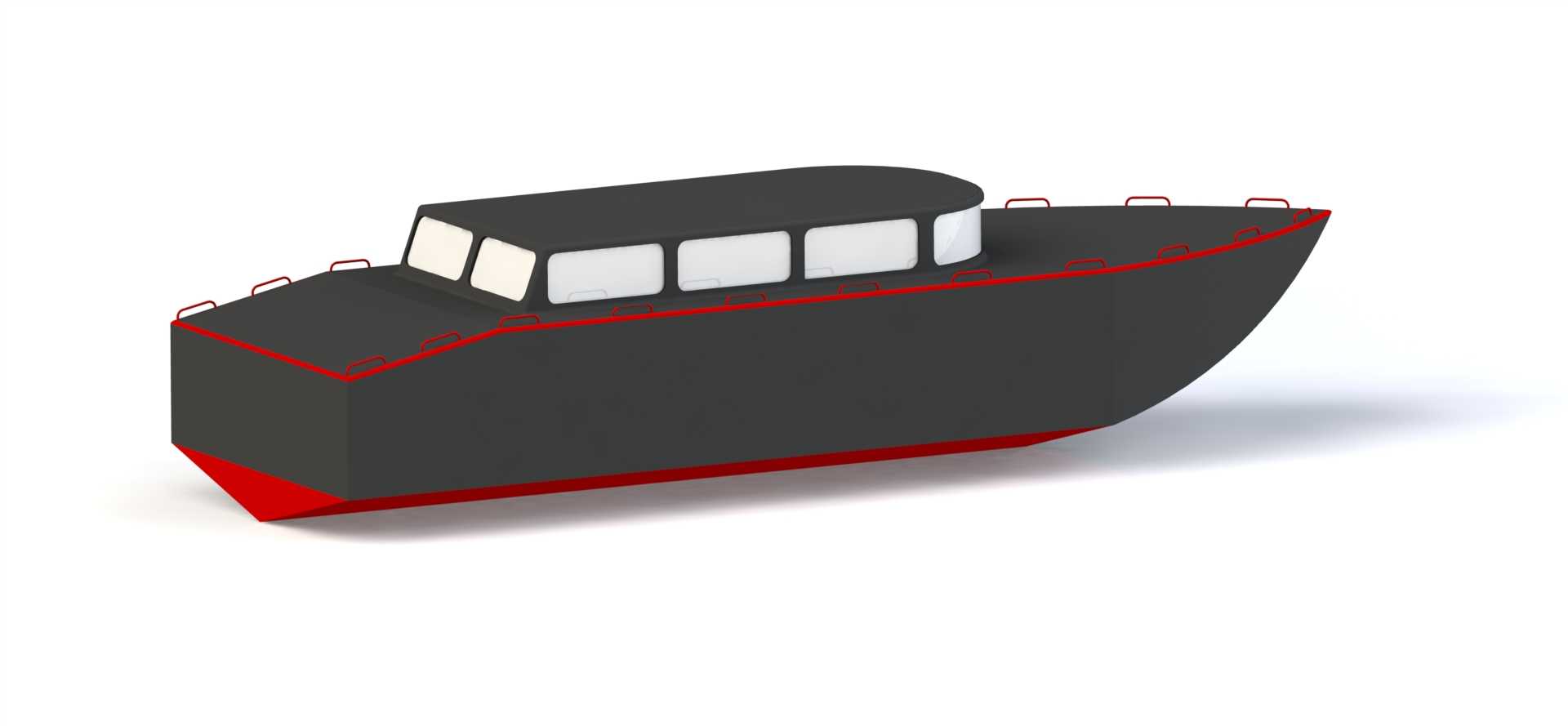

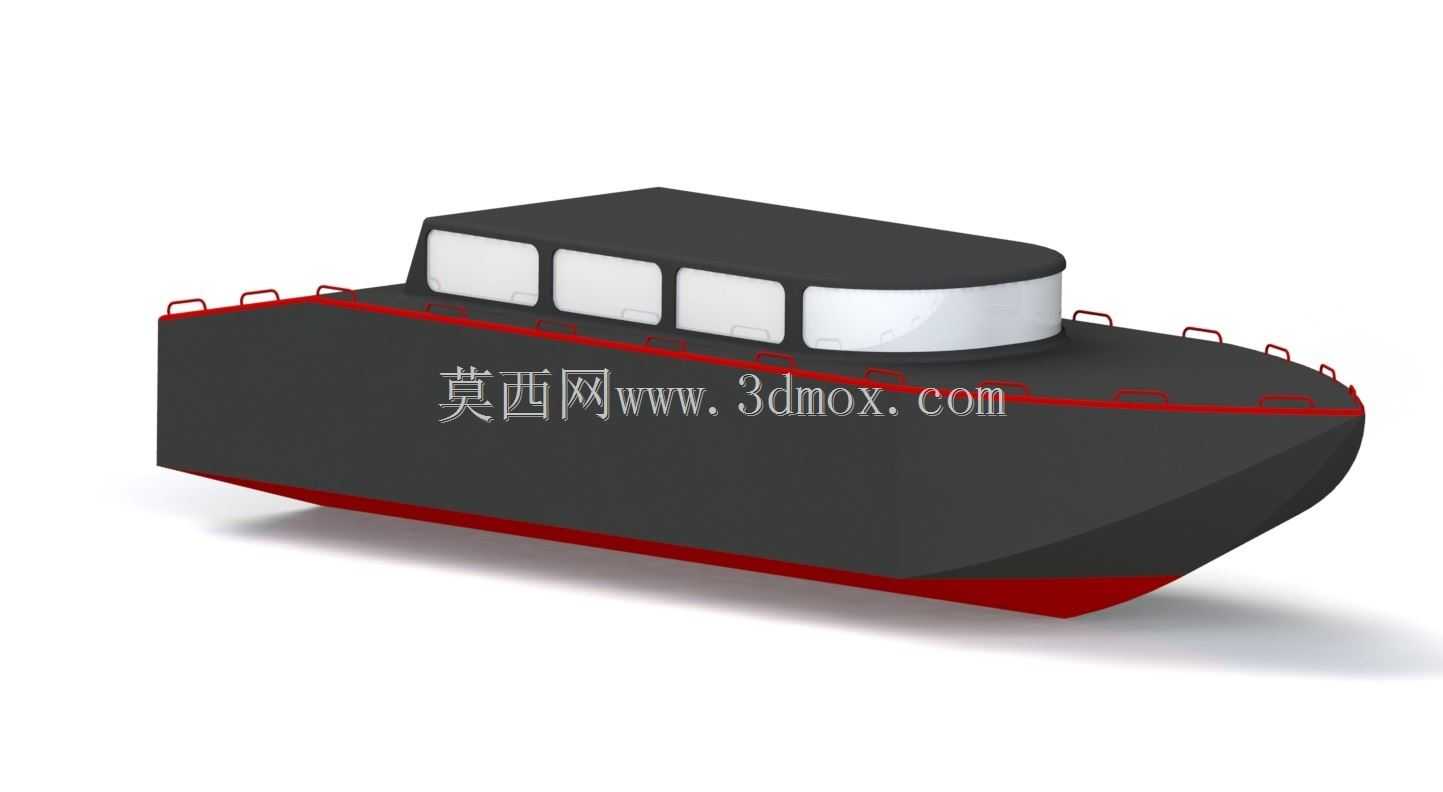

　　这款小型复合材质交通艇的三维结构，主要面向内河短途接驳、近岸休闲通勤、景区水域观光这类场景做适配，整体采用深V型船底构型，在低速航行状态下能有效压浪，减少船身横摇幅度，适配内河B级航区的通航要求。从结构布局来看，上层客舱采用一体化圆弧过渡设计，前挡风为大弧面通透结构，侧窗均匀排布在客舱侧壁，既保证舱内驾乘人员的侧向视野，也能降低上层建筑的风阻系数，客舱顶部做了微弧抬升处理，预留出足够的舱内净高，满足成年人站立通行的空间需求。船体主舷侧采用深色调哑光饰面，船底水线以下部分做了红色分色标识，对应实际建造时的防污涂层施工边界，水线位置设置一圈连续的红色防撞条带，靠泊时能缓冲船体与码头的碰撞冲击力，避免舷侧玻璃钢层出现开裂损伤。

　　舷边沿甲板周圈设置了分体式红色护栏，每段护栏的支座直接与甲板预埋的金属衬板连接，护栏高度控制在180mm左右，既不会遮挡舱内人员的侧向视线，也能给甲板上临时停留的人员提供基础防护，避免人员意外滑落水中。从尺寸边界来看，该艇总长控制在7.2米，型宽2.4米，吃水深度0.45米，属于小型艇范畴，不需要专用的大型吊装设备就能完成上岸转运，普通的平板拖车即可承载运输，适配小型游艇码头、内河临时停靠点的泊位尺寸，不需要对现有码头做改造就能直接靠泊。设计过程中重点考量了复合材料成型的工艺特性，船体外壳采用分模设计，船身主体与上层建筑的合模线设置在甲板下沿位置，合模后通过结构胶粘接加螺栓紧固的方式连接，避免在舷侧外露位置出现合模缝，

　　减少后期打磨补涂的工作量。客舱内部预留了座椅安装位、操控台安装空间，船艏位置预留了锚链舱的结构空间，船艉部分预留了舷外机的安装挂板，挂板位置做了局部加厚处理，内置金属加强筋，能承受最大60马力舷外机的振动载荷，避免长期运行出现挂板开裂的问题。船体内部的肋骨间距统一设置为400mm，肋骨采用夹芯结构设计，在保证结构强度的前提下尽可能降低船体自重，整船空载重量控制在1.2吨左右，配合小马力舷外机就能达到12节的巡航速度，燃油经济性表现较好。甲板表面做了微凸的防滑纹理设计，对应实际建造时的防滑胶衣层，雨天或者甲板沾水的情况下也能保证人员行走的摩擦力，减少滑倒风险。客舱的窗体采用嵌入式安装结构，窗体边框与舱壁之间预留了密封胶打胶槽，

　　安装后能保证舱室的水密性，避免航行过程中浪溅或者雨水渗入舱内。船艏的舷墙做了适度抬高处理，能减少迎浪航行时的上浪量，避免甲板大量积水影响航行稳定性。在结构校核层面，针对船底龙骨位置做了局部加强，龙骨采用实心复合层结构，在搁浅或者擦碰水下障碍物时，能承受局部的冲击载荷，避免船底直接破损进水。整船的重心经过反复调整，空载状态下重心位于船中偏后位置，加载人员与物资后重心能回到船中区域，保证不同载重状态下的航行姿态稳定，不会出现艏倾或者艉倾过大的问题，提升航行的操控安全性。
