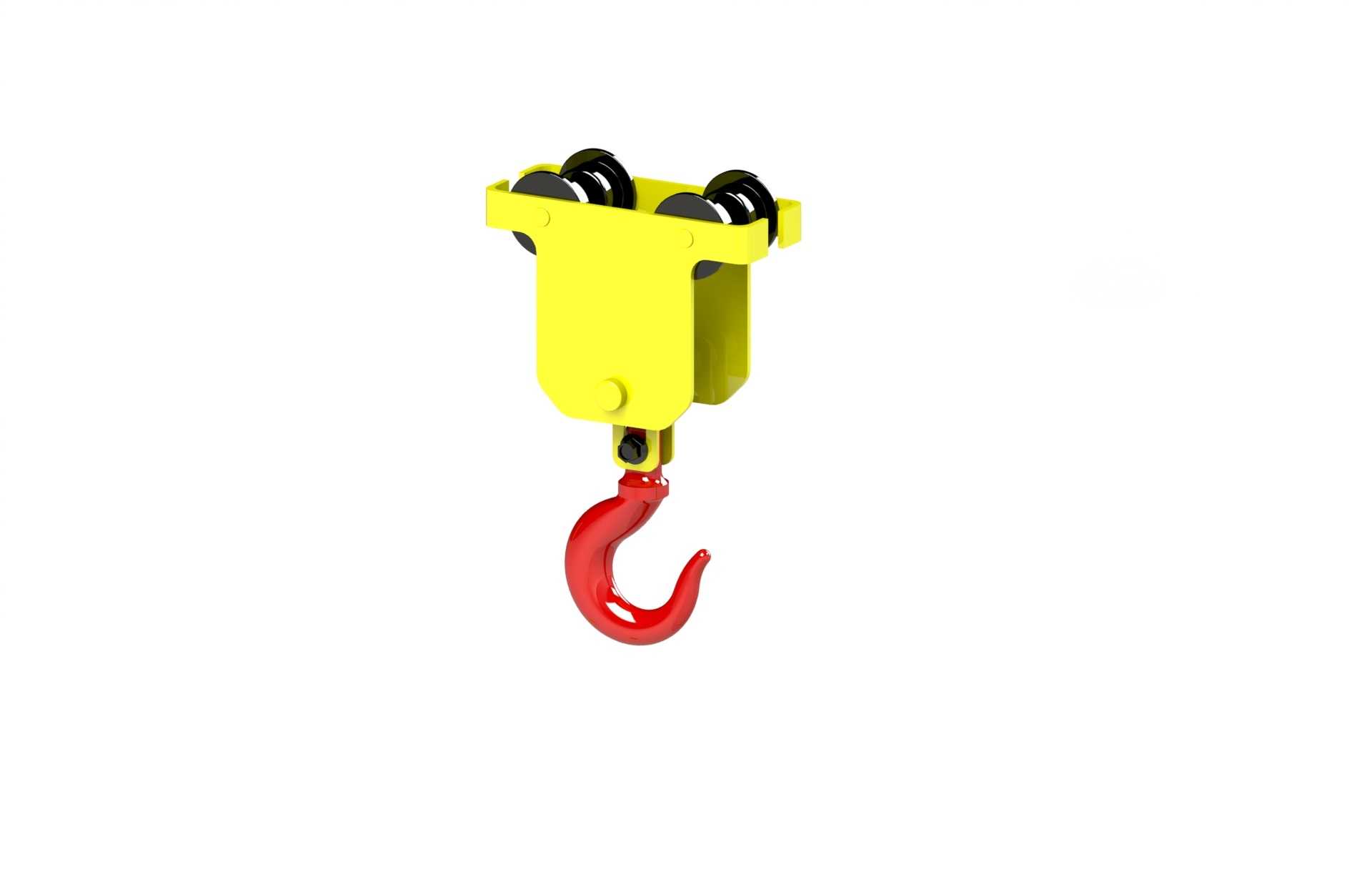

单轨运行起重吊钩滑车组结构设计

　　这套滑车吊钩结构，是适配单轨架空吊运场景的核心吊具部件，日常在车间工位间物料转运、轻型设备检修吊装、仓储库区零散货物上下线吊运场景中使用频率极高，区别于大吨位固定式起重吊钩，这套结构自带行走轮组，可直接卡装在工字钢轨道下翼缘，沿轨道线性移动完成吊运路径上的载荷转移，不需要额外配套行走梁结构，适配1吨到5吨区间的轻型吊运载荷，是轻型起重系统里最常用的末端取物承载部件。

　　从结构设计逻辑来看，整套部件分为行走轮架、连接销轴、吊钩总成三个核心模块，行走轮架采用钢板折弯拼焊结构，两侧对称布置两组带深沟球轴承的行走轮，轮缘做了与工字钢下翼缘匹配的斜角轮廓，卡装在轨道上后能自动对中，不会出现行走卡滞或脱轨风险，轮架中间预留了连接耳板，通过十字交叉的销轴与下方吊钩的横梁连接，这种十字销轴结构能同时释放吊钩的水平回转自由度和纵向摆动自由度，吊运过程中载荷出现晃动时，吊钩可随载荷方向自由调整角度，不会在销轴位置产生附加的弯曲应力，避免长期受交变载荷出现结构疲劳开裂。行走轮的轴孔位置做了镶套处理，耐磨套采用锡青铜材质，日常维护时只需要定期加注润滑脂，就能保证轮组转动顺畅，不需要频繁拆解更换轴承，适配车间多粉尘、少维护的使用环境。

　　吊钩部分采用锻造钩头结构，钩身做了防脱卡舌的安装位，卡舌通过弹簧复位，挂装吊索后卡舌自动封闭钩口，避免吊索在吊运晃动过程中从钩口脱出，钩头与上方横梁的连接位置装了推力球轴承，能让钩头在承载状态下自由360度回转，调整吊索方向时不需要撬动整个滑车组，操作起来更省力。钩身的危险截面位置做了圆弧过渡，没有直角应力集中结构，按照材料屈服强度3倍的安全系数做的结构校核，额定载荷下的变形量控制在0.2毫米以内，不会出现永久变形。

　　安装边界上，这套滑车适配的工字钢轨道型号覆盖10号到25号热轧普通工字钢，轮组内侧的开档尺寸可以通过两侧的调整垫片进行微调，不需要更换轮架就能适配不同翼缘宽度的轨道，整体安装高度从轨道下翼缘到钩头最低点的尺寸控制在320毫米到480毫米区间，对车间净空高度的要求很低，即使是层高较低的老旧厂房也能安装使用。行走轮的轮压经过核算，在额定载荷下单轮轮压不超过轨道允许的承载值，不需要额外对轨道做加固处理，直接卡装在已有的单轨轨道上就能投入使用。

　　实际使用过程中，这套结构的优势在于自重轻，整体重量不到额定起重量的2%，不会过多占用起重系统的有效载荷额度，行走阻力小，不管是手动牵引还是配套小型电动葫芦驱动，都能轻松带动滑车沿轨道移动，没有卡顿感。结构上没有复杂的传动部件，日常故障点极少，除了定期润滑轮组和检查销轴开口销的固定情况，几乎不需要额外的维护工作，非常适合生产车间、维修班组、仓储区域这类没有专职起重设备维护人员的场景使用。设计时还考虑了防碰撞需求，轮架的前后两端都做了圆弧倒角，即使多台滑车在同一条轨道上运行，碰撞时也不会出现卡接或者结构变形的问题，相邻滑车的最小安全间距可以控制在200毫米以内，能提升单条轨道的吊运作业密度。

　　从建模细节来看，所有的配合面都做了公差匹配，行走轮与轮轴的配合采用基孔制间隙配合，保证转动灵活的同时不会出现过大的窜动量，销轴连接位置都预留了开口销安装孔，装配后能实现可靠的轴向定位，不会出现销轴脱出的风险。吊钩的防脱卡舌做了隐藏式弹簧设计，弹簧藏在卡舌的转轴位置，不会因为吊运过程中剐蹭吊索导致弹簧脱落失效，钩头的开口尺寸按照常规吊索的挂装需求设计，能同时容纳两根直径20毫米的吊装带或者三根直径15毫米的钢丝绳，满足常规的多吊点吊运需求。
