移动式轻型龙门起重吊运设备结构设计

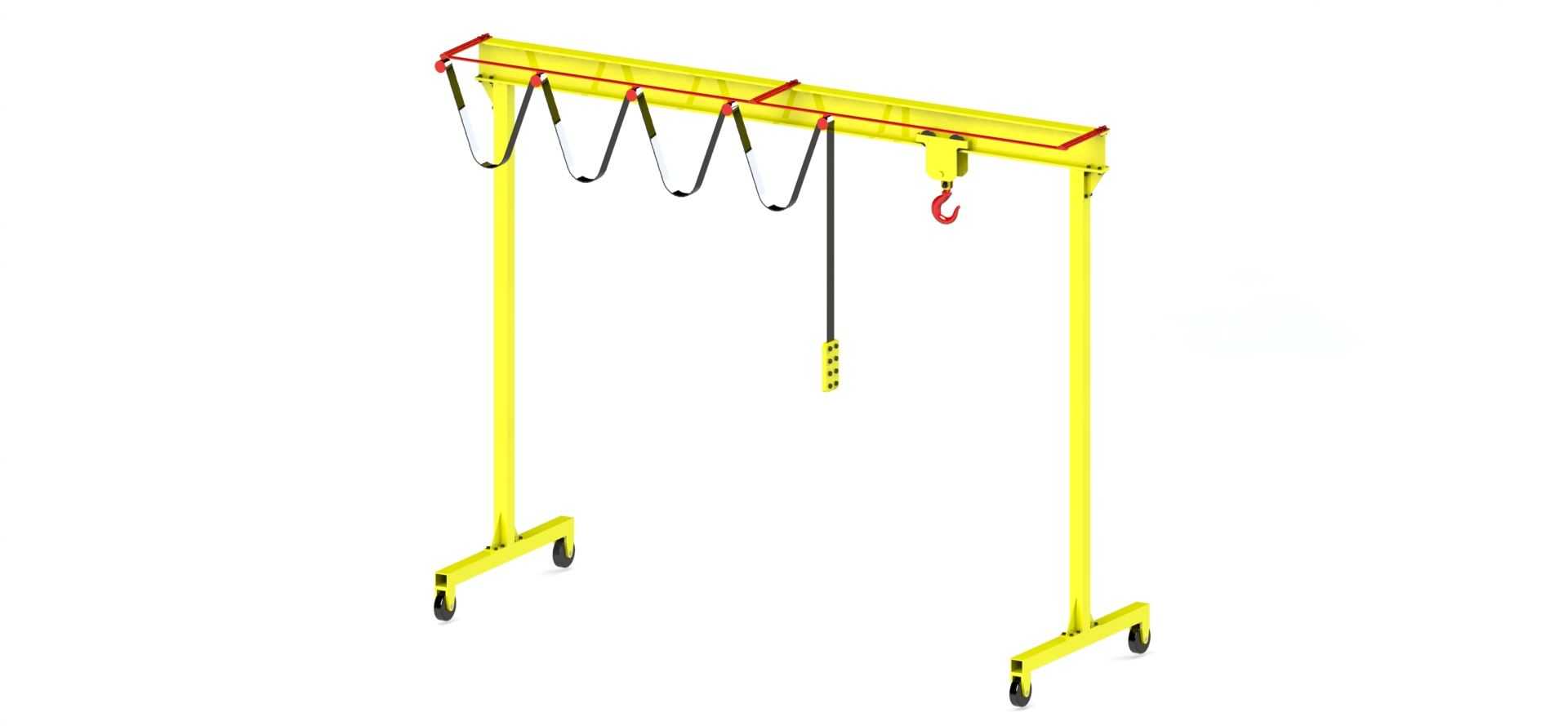

　　这款手推移动式轻型龙门架，主要面向小型机加工车间、设备维修工位、仓储小件周转区的零散吊运需求设计，区别于大吨位固定轨行式龙门吊，它不需要预埋轨道、不需要做地面承重加固，依靠底部四个带刹车的工业脚轮就能在平整硬化地面上灵活转场，单台设备就能覆盖多个工位的临时吊装需求，尤其适合厂房面积有限、无法布置固定起重设备的小型生产场景，比如机加车间内模具的上下机转运、维修区重型零部件的拆装抬升、仓储区整箱物料的堆垛移位，都能通过它完成单人可操作的吊运作业，不需要额外协调大型起重设备进场，大幅降低零散吊装的作业成本。

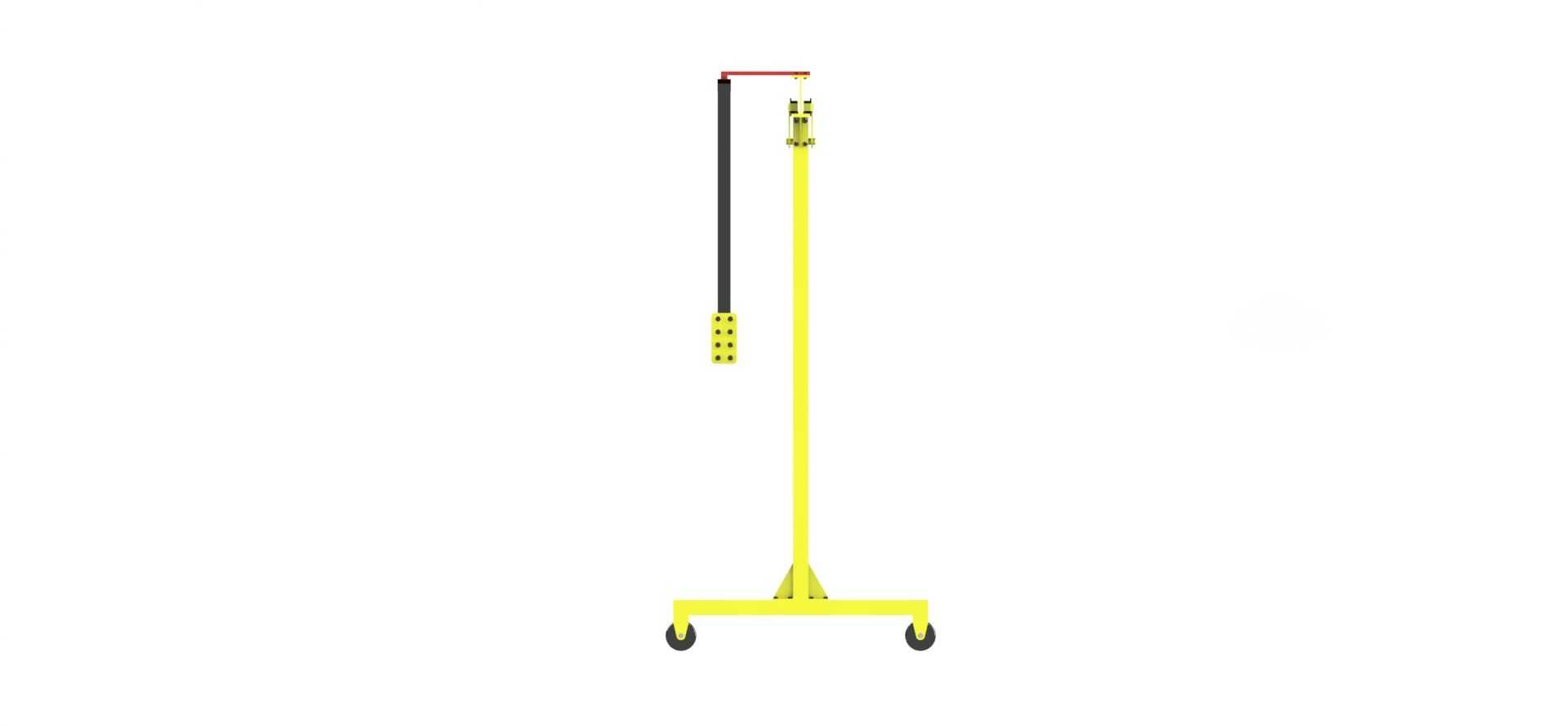

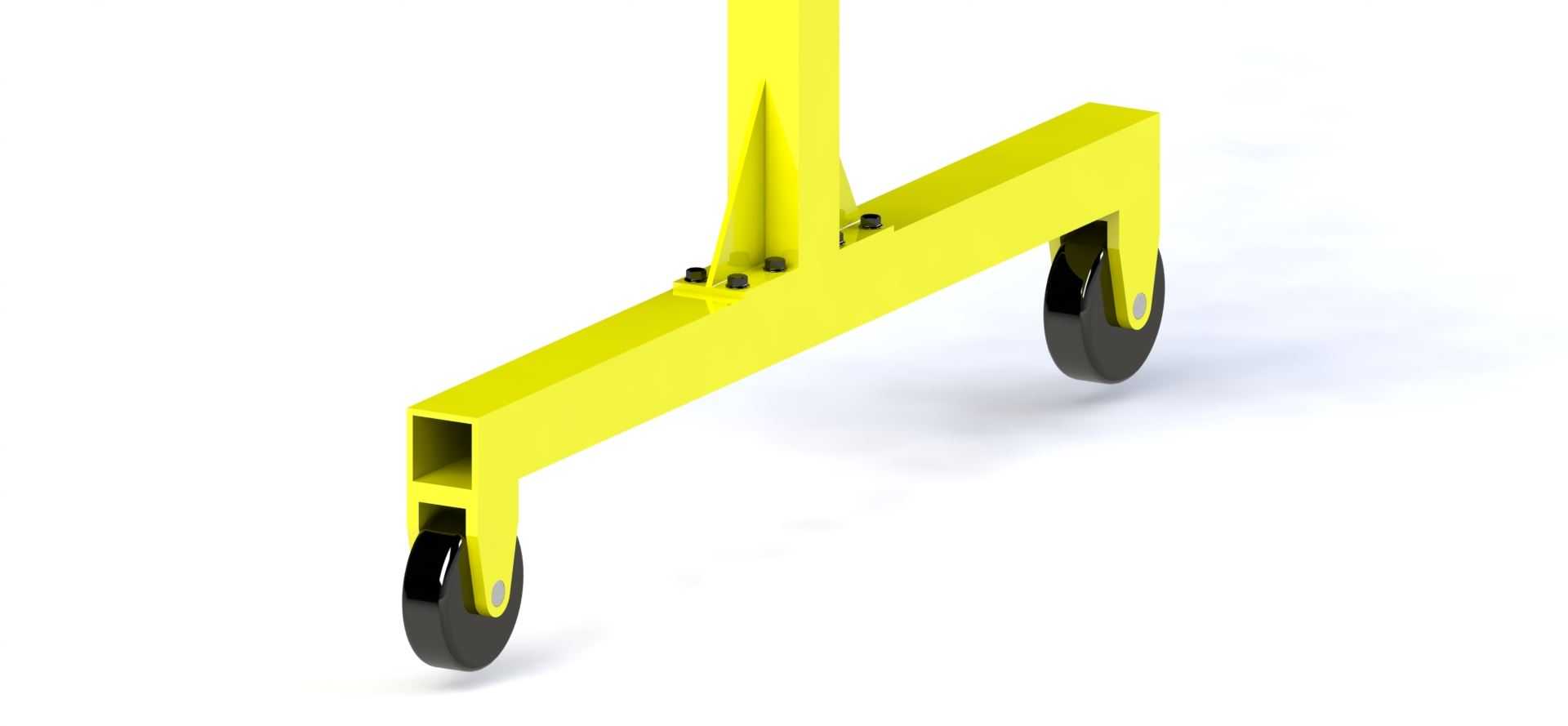

　　从结构设计逻辑来看，整体采用门型简支梁受力框架，主梁为单根箱型截面焊接梁，相比同规格的H型钢主梁，箱型截面的抗扭性能更好，在电动葫芦偏置运行时不会出现主梁侧向扭晃的问题，主梁两端与立式支腿采用法兰螺栓连接，不需要焊接固定，日常转场运输时可以拆成主梁、两支腿三个独立部件，普通货运面包车就能完成转运，到现场后只需要用扭矩扳手拧紧连接螺栓就能投入使用，不需要复杂的组装调试。支腿部分采用变截面方管焊接结构，上窄下宽的构型既保证了与主梁连接位置的结构强度，又能扩大底部支撑跨距，降低设备整体重心，避免带载移动时出现侧翻风险，支腿底部的脚轮安装座额外加焊了三角形加强筋，因为脚轮位置是整机移动时受冲击载荷最大的部位，尤其是过地面接缝、车间减速带时，轮组位置会承受数倍于静载的冲击载荷，加强筋的布置能避免支腿根部出现焊缝开裂的问题。

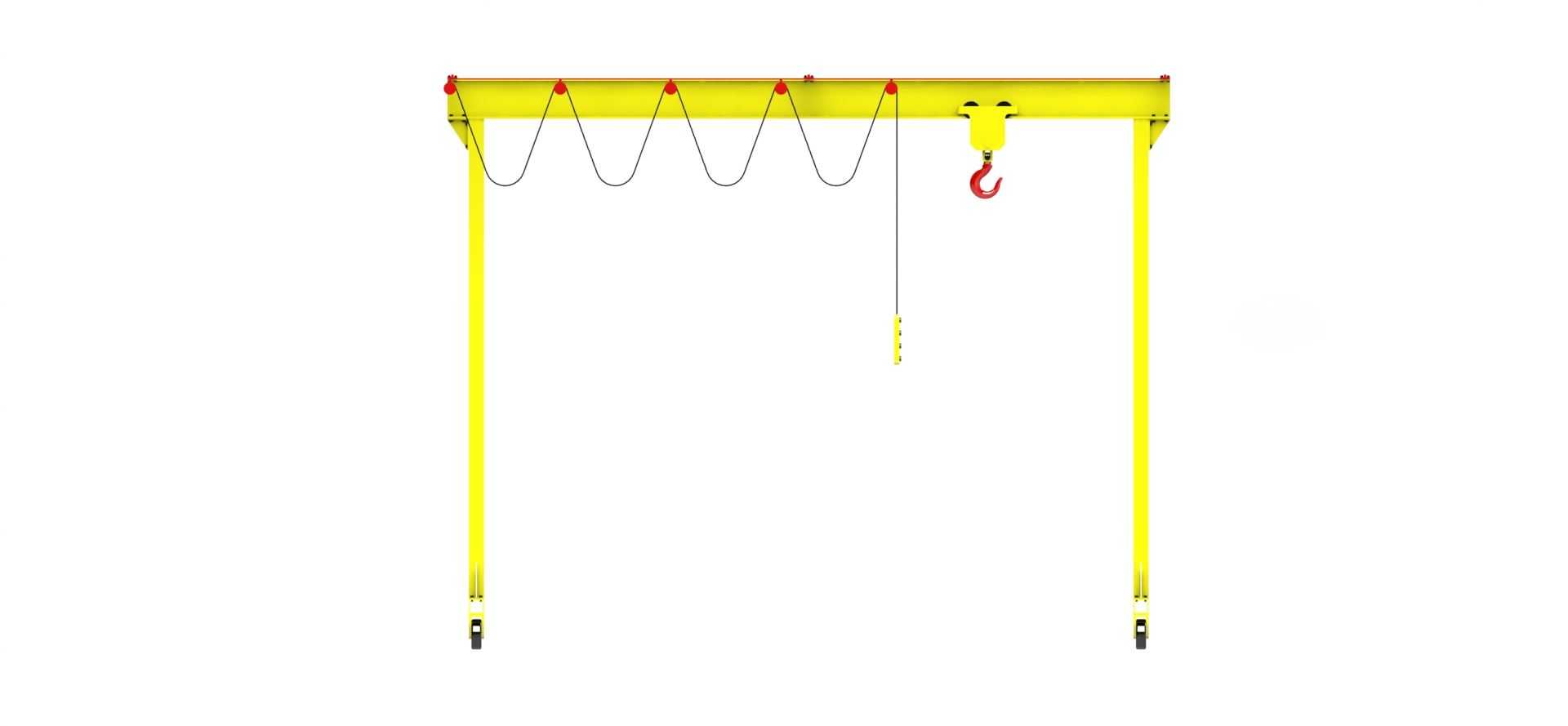

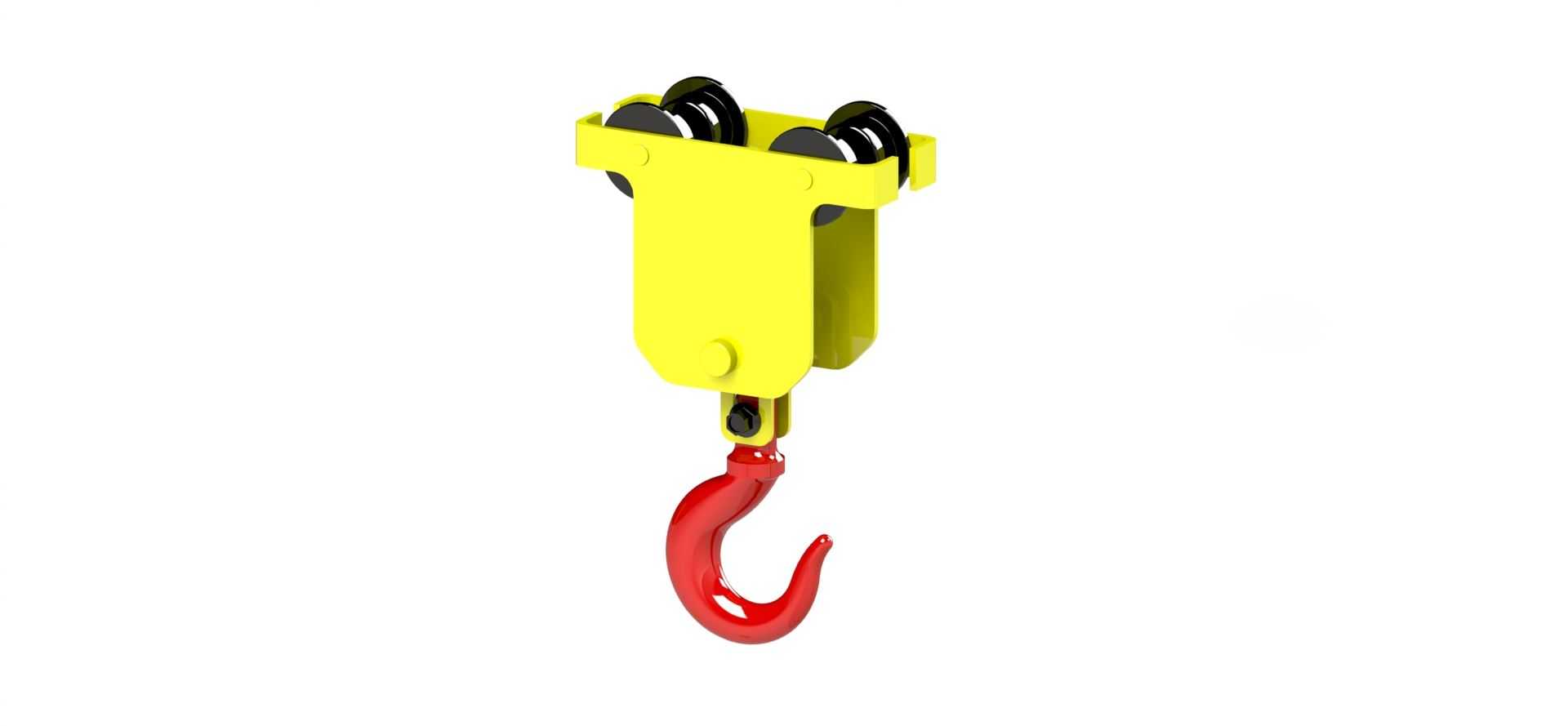

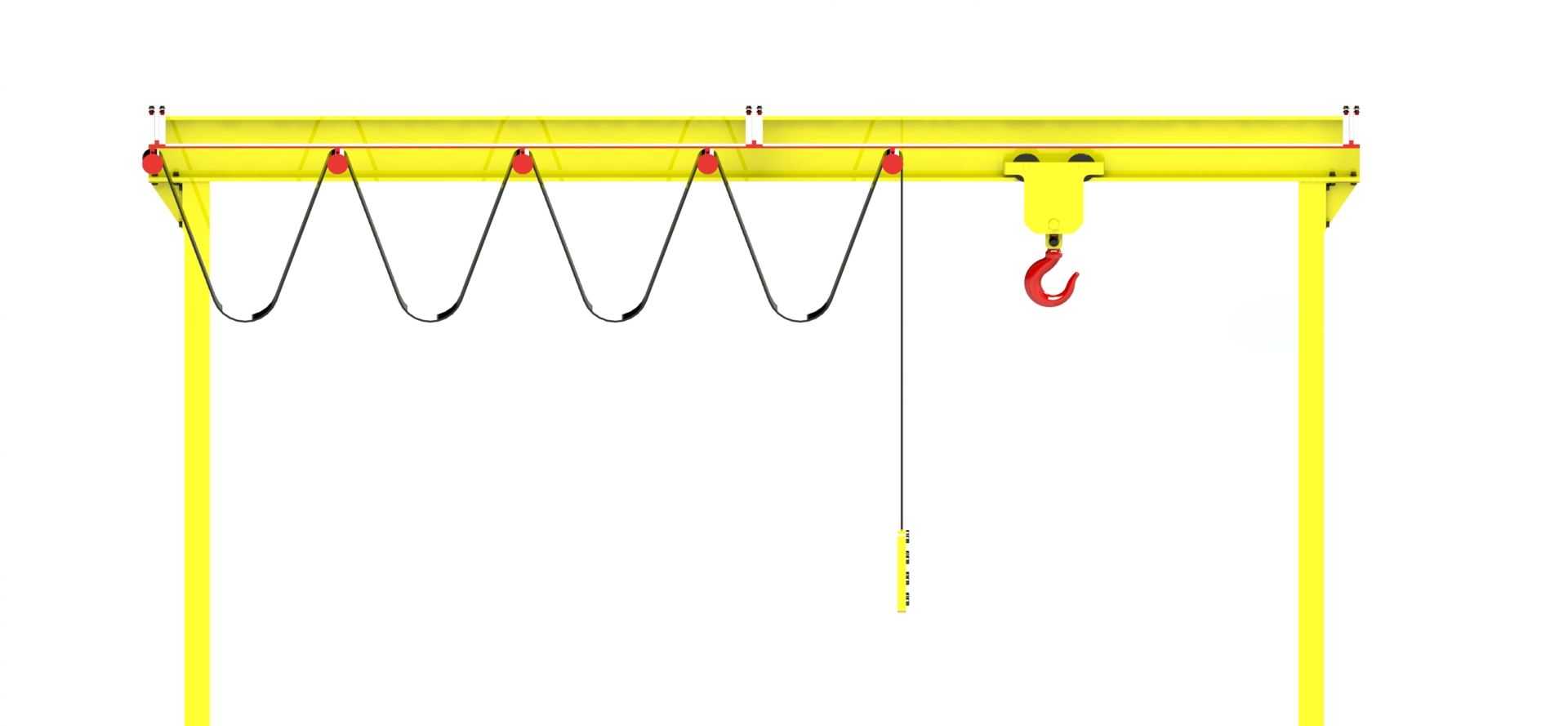

　　配套的起升机构采用环链电动葫芦，沿主梁下翼缘的轨道横向运行，葫芦的运行轨迹覆盖主梁整个有效跨度范围，作业时不需要反复调整龙门架的整体位置，只需要操作葫芦的横移按钮就能对准吊点位置。主梁上额外设置的多组弹性吊挂环，是为了适配临时的辅助吊具挂载需求，比如吊装异形零部件时，可以在这些挂点上固定吊带、手拉葫芦做辅助调平，不需要额外在主梁上焊接临时吊耳，避免对主梁结构造成损伤。电动葫芦的控制手柄采用下垂式有线控制，控制线缆长度预留了足够的操作余量，操作人员可以站在吊物侧方的安全位置操作，不需要跟随葫芦沿主梁方向移动，避免吊物摆动时碰伤操作人员。

　　从安装边界与尺寸适配角度来说，这款龙门架的有效起升高度覆盖常规车间内从地面到2.8米左右的作业范围，刚好适配普通机加设备的工作台高度、标准仓储货架的顶层高度，不会因为起升高度过高导致设备整体稳定性下降，也不会因为高度不足无法完成常规吊装作业。两支腿的外侧跨距控制在2.2米以内，能够顺利通过车间内常见的2.4米宽消防通道、标准厂房门洞，转场时不需要额外拆除车间内的管线、护栏等设施。底部脚轮采用聚氨酯包胶材质，既具备足够的承载能力，又不会在环氧地坪、水泥地面上留下压痕，带刹车的结构可以在吊装作业时锁定轮组，避免吊物起升时设备出现滑移。

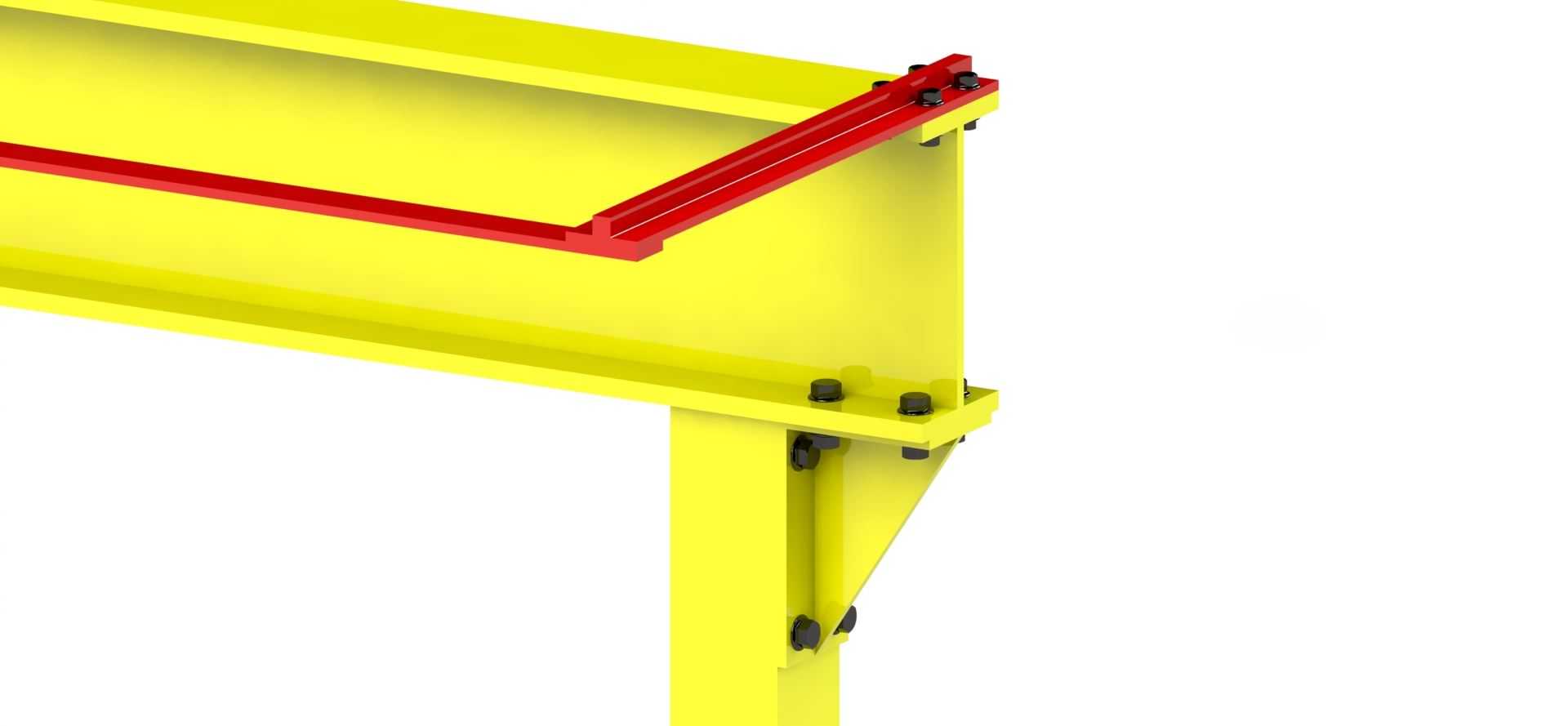

　　在受力细节优化上，主梁的两端端部设置了硬橡胶限位块，当电动葫芦运行到主梁两端极限位置时，橡胶块能吸收葫芦的碰撞冲击，避免葫芦脱轨，同时也能减少碰撞产生的噪音。支腿与主梁的连接法兰面加工了定位止口，组装时不需要反复调整对齐，只需要将止口卡入对应位置就能保证两支腿的平行度，避免出现支腿外撇、主梁倾斜的问题。所有钢结构件的焊缝都采用连续角焊缝，焊后做抛丸除锈处理再喷涂黄色警示面漆，既符合起重设备的安全色标要求，也能提升钢结构的防锈能力，适应车间内多油污、多粉尘的使用环境。

　　实际使用过程中，这款设备的额定载荷适配1吨及以下的零散吊运作业，带载移动时需要保持吊物处于低位，利用吊物的自重降低整机重心，进一步提升移动过程的稳定性，相比固定安装的悬臂吊、单梁行车，它的投入成本更低、场地适应性更强，不需要对厂房结构做任何改造，哪怕是租赁的厂房场地也能投入使用，退租时可以整体拆走，不会产生固定设施的闲置浪费。针对不同的作业场景，还可以通过调整支腿的连接孔位来小范围调整起升高度，适配不同高度的作业需求，不需要额外更换结构件。
