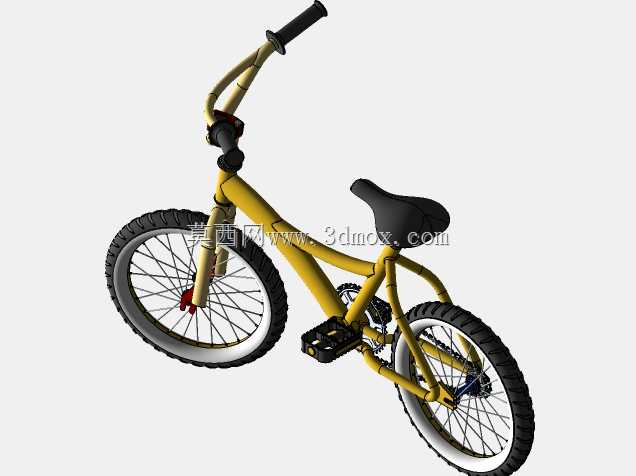

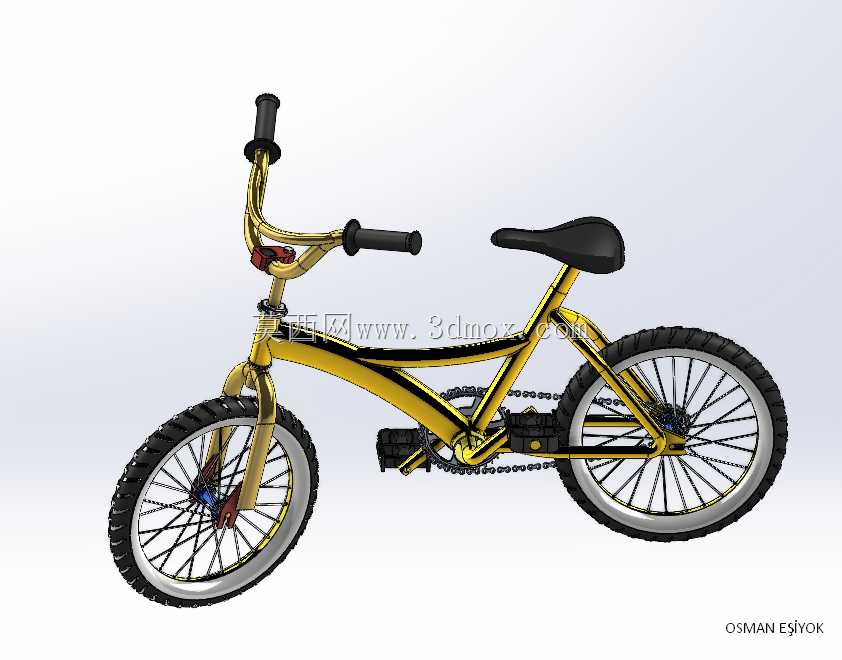

儿童BMX小轮车整车结构三维设计

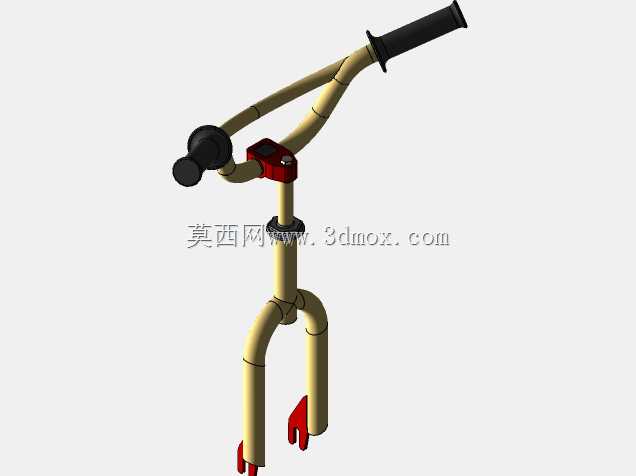

　　这款小轮车的结构设计完全围绕儿童骑行的使用场景展开，日常使用场景覆盖社区休闲骑行、青少年小轮车基础技巧练习两大核心方向，所有结构件的设计都兼顾了轻量化与抗冲击性能，能够承受入门级技巧动作带来的瞬时载荷，同时适配6-10岁儿童的肢体操控范围，避免操控跨度太大带来的安全隐患。从结构布局来看，整车采用高抬升的BMX车把设计，把横宽度控制在480mm，把立长度60mm，抬升量达到120mm，这个尺寸参数既能够保证儿童在站立骑行做动作时的操控空间，也不会因为把横过宽导致转向时剐蹭周边障碍物，车把两端的橡胶把套做了防滑纹理设计，握径22mm，刚好适配儿童的手掌抓握范围，把套末端设置了金属堵头，避免摔车时把套剐蹭地面造成磨损，

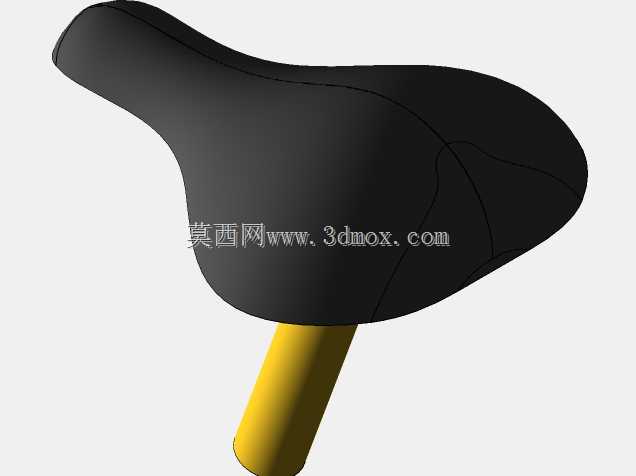

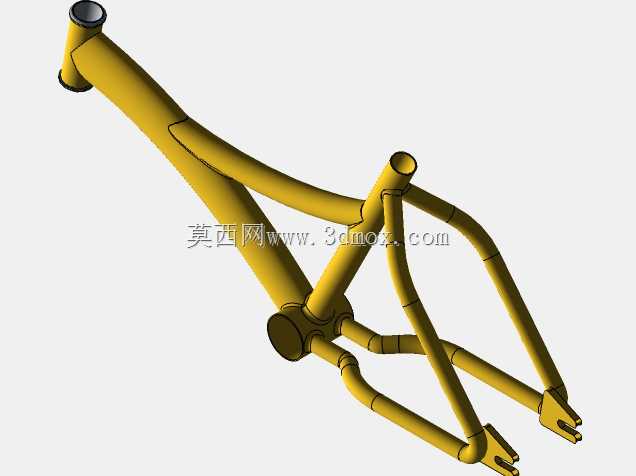

　　同时防止把横管口划伤使用者。车架部分采用经典的高碳钢菱形车架结构，上管长度320mm，立管角度73度，头管角度71度，这个角度设定兼顾了直线骑行的稳定性和转向灵活性，头管内置压入式碗组，转动阻尼均匀，没有虚位旷量，立管与上管、下管的连接位置做了圆弧过渡补强，避免应力集中，在做豚跳、后轮滑等基础动作时，车架的受力能够均匀分散到各个管段，不会在焊缝位置出现应力断裂的风险。座垫采用窄型发泡填充结构，座弓为钢制材料，座管直径25.4mm，插入立管的深度预留了150mm的调节范围，可以根据不同身高的儿童调整座垫高度，座垫的鼻尖位置做了收窄处理，避免骑行时大腿内侧反复摩擦造成不适，座垫表面的防滑纹理能够在站立动作时提供足够的摩擦力，防止身体打滑。传动系统采用单速结构，牙盘齿数为25T，飞轮齿数为9T，齿比设定偏向低扭输出，儿童踩踏时不需要施加太大的力就能够驱动车辆前进，链条采用标准1/2*1/8规格的单速链条，张紧度通过后轮轴的水平滑槽进行调节，后轮轴两侧的锁紧螺母能够在调整好链条张紧度后牢牢固定轮组位置，避免骑行过程中轮组偏移导致链条脱落。脚踏采用塑料材质的平台脚踏，表面设置了防滑钉，踩踏面积足够支撑儿童的脚掌，脚踏轴内置滚珠轴承，转动顺滑，没有卡滞感，曲柄长度127mm，适配儿童的腿长范围，踩踏时的膝关节屈伸角度处于合理区间，不会因为曲柄过长导致膝关节受力过大。轮组部分采用12寸直径的轮圈，轮圈为铝合金材质，单层圈结构，重量更轻，

　　辐条采用28根交叉编法的钢制辐条，每根辐条的张力都经过均匀调校，轮组的径向跳动和端面跳动都控制在0.5mm以内，能够保证骑行时的平顺性，外胎采用粗颗粒花纹的橡胶轮胎，胎宽2.125英寸，在铺装路面和轻微非铺装路面都能提供足够的抓地力，胎内搭配丁基胶内胎，充气压力范围在30-45PSI，兼顾缓冲性能和滚动效率。制动系统采用前后钳形刹，刹车手柄的握距做了短距设计，儿童的手指能够轻松捏下刹车手柄，刹车皮为橡胶材质，与轮圈刹车边的接触面积足够，制动力度线性，不会出现一捏就抱死的情况，刹车线管内置润滑层，刹车手柄的行程在10mm左右就能够产生足够的制动力，保证骑行时的制动安全。整车的所有外露螺栓都做了圆角处理，没有尖锐的凸起，

　　避免儿童在使用过程中被划伤，所有转动部件都设置了防尘盖，能够阻挡灰尘进入轴承内部，延长部件的使用寿命，整车的装配逻辑完全按照实际量产车的装配流程搭建，各个部件之间的安装间隙都预留了合理的公差范围，车架与轮组之间的间隙预留了20mm的安全距离，即使轮胎在满载情况下形变量达到最大，也不会出现轮胎剐蹭车架的问题，车把转动到最大角度时，刹车线管也不会与车架发生干涉，所有部件的安装边界都经过校核，不存在装配冲突的问题，对于初学者学习整车装配、理解自行车的传动与转向逻辑来说，这个模型能够清晰展示每个部件的连接关系与装配顺序，拆解后可以单独查看每个零件的结构特征，也可以用于基础的结构受力分析练习，验证不同载荷下各个部件的形变情况。
