自行车便携打气筒夹持固定支架结构

　　日常骑行场景中，便携打气筒是随车应急补胎、调整胎压的必备工具，这类小型气泵的随车固定，长期以来存在易晃动、易脱落、取放不便的问题，这款夹持支架正是为解决便携气泵的车架搭载需求设计的专用固定结构。从实际使用场景来看，该支架主要适配圆管类自行车车架，常见安装位置为车架下管、座管后侧等不影响踩踏动作的区域，安装时无需在车架上额外打孔，依靠自身的弧形卡合结构配合绑带或螺丝锁紧，即可实现与车架管体的稳固连接，不会破坏车架原有涂装与结构强度。

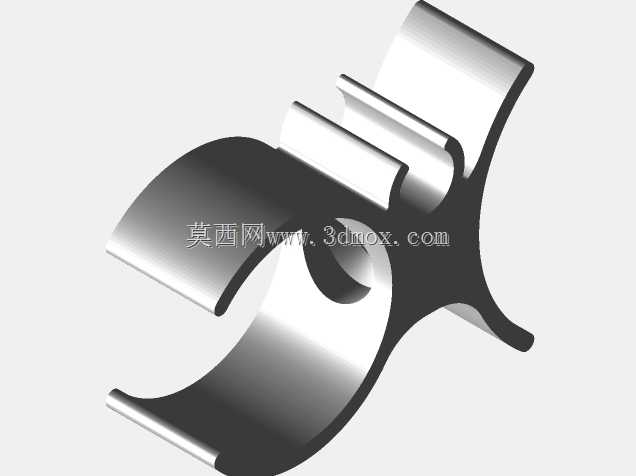

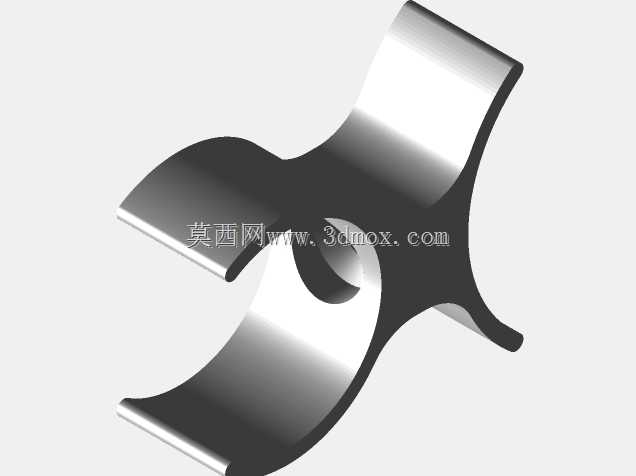

　　从功能特性上看，支架主体采用单侧大弧度抱合结构，内侧弧形面与常见直径的自行车圆管曲率匹配，接触区域可通过增加橡胶垫的方式提升摩擦力，避免骑行过程中因路面颠簸出现支架移位、转动的问题；支架上部设置多道平行的卡槽结构，卡槽的内轮廓与便携打气筒的筒身外径适配，可将气泵横向卡入卡槽内，卡槽的凸起边缘能够限制气泵的轴向窜动，配合扎带或弹性绑带即可完成气泵的固定，取放时无需拆卸支架本体，直接将气泵从卡槽中抽出即可使用，操作效率远高于传统绑带直接捆绑的固定方式。

　　设计思路上，这款支架优先考虑了骑行场景的轻量化与可靠性需求，整体结构采用一体化成型设计，没有多余的拼接部件，减少了长期使用过程中的连接松动风险；结构受力路径经过优化，当气泵卡入支架后，车辆行驶产生的振动载荷会通过支架的弧形抱合面均匀分散到车架管体上，避免局部应力集中导致的支架断裂或车架压痕；支架的伸出长度经过严格控制，安装后不会超出车把、脚踏的转动边界，不会干扰骑行者的正常操控动作，也不会在车辆停靠、推行过程中与周边物体发生剐蹭。

　　从安装边界来看，支架的抱合弧面适配直径在28mm-35mm区间的圆形金属或碳纤维车架管，安装时需保证卡槽开口方向朝向车架外侧或斜上方，避免气泵安装后与车轮、链条等运动部件发生干涉；支架整体厚度控制在5mm以内，安装后突出车架的高度不超过40mm，不会增加过多的迎风阻力，也不会影响整车的外观协调性；卡槽的有效卡合长度为60mm，可适配筒身直径在25mm-32mm之间的常见便携打气筒，对于带气压表的加长款气泵，可通过调整安装位置避开表体突出区域，保证卡合的稳固性。

　　在实际骑行验证中，这类支架在颠簸路面、高速骑行等工况下都能保持气泵的稳定固定，不会出现气泵滑落、异响等问题，相比传统的水壶架改装配气泵的方案，该支架的卡合贴合度更高，不会因为气泵与水壶架尺寸不匹配出现晃动，同时支架的结构强度足以承受气泵在骑行过程中的惯性冲击，长期使用不会出现卡槽变形、断裂等失效问题。对于结构设计从业者来说，这类小尺寸夹持件的设计核心在于平衡夹持力与取放便捷性，既要保证固定可靠，又要避免卡接过紧导致取放困难，这款支架通过多道平行卡槽的设计，在保证卡接接触面积的同时，预留了适当的弹性变形空间，让气泵的取放力度控制在合适的区间，同时弧形抱合面的曲率设计兼顾了不同管径车架的适配性，减少了用户的选型匹配成本。
