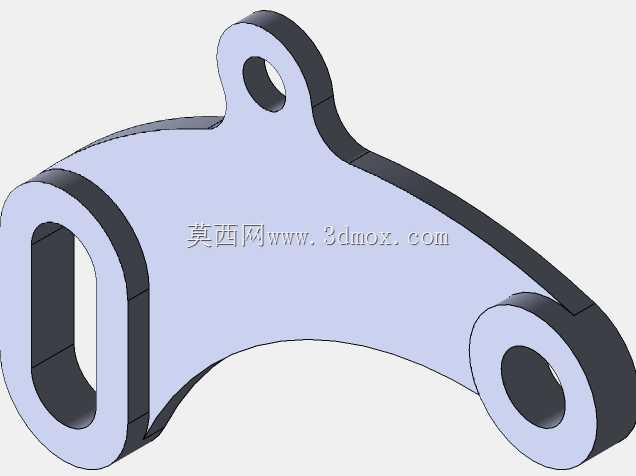

这类异形连接摆臂常见于轻载传动的铰接工位,在小型自动化输送线的挡料机构、轻工设备的连杆传动组、通讯设备内部的翻盖联动结构里都能见到同类结构的应用,核心作用是在两个做相对摆动的部件之间传递动力,同时补偿小范围的安装位置偏差,避免装配过程中因为孔位公差导致的卡滞问题。从结构设计逻辑来看,摆臂主体采用等厚薄板的异形轮廓,整体做了圆弧过渡的减重处理,没有多余的冗余结构,既可以降低摆臂自身的转动惯量,让往复摆动的响应速度更快,也能减少材料的不必要消耗,适合批量冲压或者铣削加工成型。摆臂一端设置的腰型长孔,是整个结构的核心调节设计,这个孔位主要用来适配安装轴的位置偏差,装配时可以沿着腰型孔的长度方向微调摆臂的初始安装角度,
补偿机架加工时的孔位位置误差,不需要额外加工调整垫片就能完成装配间隙的校准,腰型孔的两侧做了等厚的翻边强化处理,避免长期往复受力后孔位出现变形磨损,延长部件的使用寿命。摆臂另外两端的圆形铰接孔,分别对应两个不同的铰接安装位,两个圆孔的中心距是整个摆臂的核心传动尺寸,直接决定了摆动行程的传动比,设计时两个孔的同轴度公差需要控制在0.02mm以内,避免铰接后出现转动卡涩的问题,孔的内壁预留了衬套安装的余量,实际使用时可以压入铜质或者聚四氟乙烯衬套,减少铰接轴和摆臂本体的磨损,后期维护只需要更换衬套即可,不需要整体更换摆臂,降低运维成本。从安装边界来看,摆臂的整体外轮廓没有突出的尖锐棱角,所有转角位置都做了R3以上的圆角处理,
摆动过程中不会和周边的机架、管线发生刮碰,三个安装位的厚度保持一致,安装时不需要额外加装调整垫片来对齐铰接面,腰型孔的长度方向和两个圆孔的中心连线呈固定夹角,这个角度是根据实际传动的行程需求计算确定的,既保证调节余量足够,也不会因为孔位过长削弱摆臂的结构强度。实际工况下,这类摆臂承受的载荷主要是周期性的摆动扭力,所以主体轮廓的曲线走向完全按照受力的应力分布设计,在应力集中的孔位连接处做了局部加厚的圆弧过渡,避免长期交变载荷下出现应力断裂的问题,摆臂的平面度公差控制在0.1mm以内,保证安装后铰接面和轴的端面完全贴合,不会出现偏载磨损的情况。在通讯类设备的内部联动结构里,这类摆臂常用来连接翻盖的转轴和锁扣结构,
通过摆臂的摆动实现翻盖开合时的锁扣自动解锁,因为设备内部的安装空间比较紧凑,所以摆臂的异形轮廓完全是按照周边的零件避让空间设计的,摆动过程中不会和内部的电路板、排线发生干涉,同时轻量化的结构也不会增加翻盖的开合阻力,操作手感更顺畅。在小型自动化设备的料道挡料结构里,这类摆臂连接气缸输出端和挡料销,通过摆臂的摆动把气缸的直线运动转化为挡料销的升降动作,腰型孔的设计可以微调挡料销的伸出位置,适配不同尺寸的工件挡料需求,不需要重新加工新的摆臂就能完成工位的调整,大幅缩短设备调试的周期。设计这类摆臂的时候,首先要确定三个安装位的相对位置关系,根据传动行程计算出两个铰接圆孔的中心距,再根据安装空间的避让要求绘制外轮廓曲线,所有的轮廓转角都要做圆角处理避免应力集中,腰型孔的宽度要和配套的安装轴直径保持间隙配合,长度根据需要的调节量确定,同时要校核孔位周边的结构强度,保证受力最大的位置安全系数满足工况要求,最后还要模拟摆臂整个摆动行程的运动轨迹,确认全程不会和周边零件发生干涉,才能最终确定整体结构。
