带加强筋立式法兰安装支撑支座结构

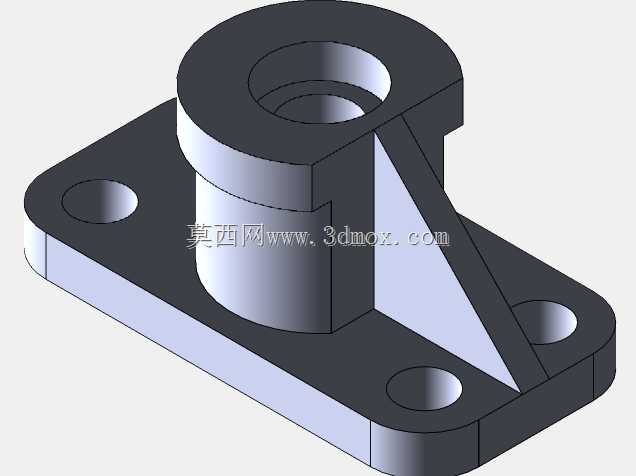

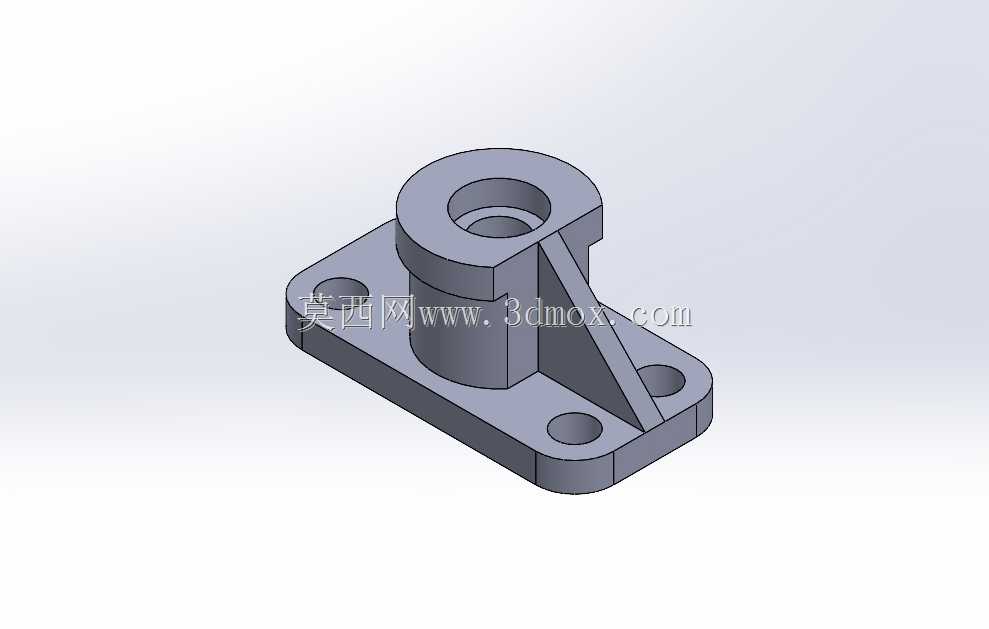

　　这类带三角加强筋的立式支撑支座，在轻工输送线、小型通讯设备机架、桌面型工装夹具的安装场景中十分常见，核心作用是为垂直安装的轴类、杆类零件提供稳定的径向支撑，同时通过底部法兰结构实现与安装基面的可靠固定，避免支撑部位在长期受载后出现歪斜、偏移问题。从结构设计逻辑来看，底部法兰板采用矩形切圆角的轮廓，四个角位分别设置沉头安装孔，安装时可将内六角螺栓完全沉入孔内，不会在支座底面形成凸起，保证法兰面与安装基板完全贴合，避免因安装面存在间隙导致的支撑精度下降；四个安装孔的孔位公差按照中等精度装配要求设计，既可以适配预制孔位的安装基板，也允许现场配钻时存在小范围的位置偏差，降低现场安装的调整难度。上部的支撑筒体采用同轴阶梯孔设计，

　　内孔根据支撑需求可适配不同直径的导向轴、铰接销轴，筒体的高度根据支撑点的受力弯矩计算确定，保证被支撑零件的悬臂长度控制在合理范围内，减少轴类零件运行时的径向跳动；筒体与底部法兰的连接位置，单侧设置三角形加强筋，筋板同时与筒体外壁、法兰上表面完全贴合，这种设计可以在不额外增加整体壁厚的前提下，大幅提升筒体与法兰连接部位的抗弯、抗扭刚度，避免设备运行过程中受侧向载荷时，筒体根部出现应力集中甚至断裂的问题。从安装边界尺寸来看，法兰板的长宽尺寸控制在较小范围内，适合在安装空间紧凑的机架内部、设备侧壁位置布置，不会占用过多的安装基面空间；筒体的外径与法兰宽度保持合理比例，既保证支撑部位的结构强度，

　　也不会因筒体尺寸过大导致周边其他零件的安装空间被挤占。在实际应用中，这类支座常被用作小型气动元件的铰接支撑座、输送线挡停机构的转轴支座、通讯设备内部走线杆的固定支座，也可作为桌面工装的定位柱安装座使用，适配多种轻载、中等载荷的支撑场景。设计过程中需要重点关注几个细节：一是加强筋的厚度设置，通常取筒体壁厚的0.8-1倍，过薄的筋板无法起到足够的加强作用，过厚则容易在注塑或铸造加工时出现缩孔、应力集中问题；二是筒体上下端面与内孔的垂直度公差，需要控制在合理范围内，避免装入轴类零件后出现卡滞、磨损不均的问题；三是法兰底面的平面度要求，需要保证安装时的贴合度，减少装配后的整体倾斜量。另外，筒体顶部的凸台结构可用于安装轴向定位的挡圈、端盖，

　　限制被支撑轴类零件的轴向窜动，部分工况下也可在凸台侧面加工螺纹孔，安装紧定螺钉实现对轴类零件的位置锁定，拓展支座的使用场景。这类零件的建模过程也适合作为三维建模入门练习案例，通过绘制法兰草图、拉伸凸台、绘制筒体轮廓、添加加强筋、打孔倒角等步骤，可以快速掌握基础特征建模、筋特征、异形孔向导等常用建模功能的使用方法，理解机械零件从功能需求到结构落地的设计逻辑，避免建模过程中出现脱离实际加工、装配要求的不合理结构。在实际选型替换时，需要根据实际承受的径向载荷大小、被支撑轴的直径、安装空间的尺寸限制调整各部分的参数，比如载荷较大时可适当增加筒体壁厚、加大加强筋的尺寸，安装空间受限时可缩小法兰板的整体轮廓，将四个安装孔调整为两个对角布置的形式，在保证连接强度的前提下适配狭小安装空间。
