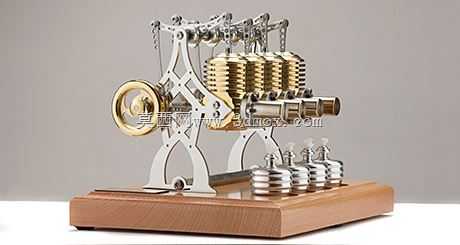

V型四缸真空式斯特林动力装置结构

　　这套V型四缸布局的真空式斯特林动力装置，核心依托外燃式热循环原理实现热能到旋转机械能的转换，区别于传统内燃机依赖缸内爆燃做功的逻辑，它依靠封闭腔体内工质受热膨胀、遇冷收缩形成的压差推动活塞往复运动，只要存在稳定的冷热端温差就能持续输出扭矩，对热源适配性极强，小到酒精灯、工业余热，大到聚焦太阳能都能作为动力输入源，在低功率分布式供能、余热回收场景、科普教学演示领域都有明确的应用价值。从结构设计逻辑来看，整体采用对称式V型缸体排布，四个换热缸体沿中心轴线呈对称角度布置，既压缩了整机的轴向安装尺寸，也让四个活塞的做功相位均匀错开，相比单缸、双缸结构，输出扭矩的波动幅度大幅降低，运转时的振动和噪音都能控制在更低水平，

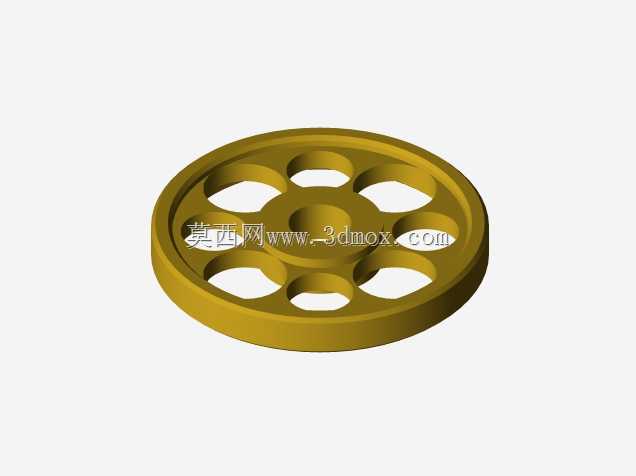

　　不需要额外加装大质量的平衡配重就能实现平稳运转。动力输出端集成了大直径黄铜材质飞轮，飞轮的转动惯量经过匹配计算，刚好可以覆盖活塞往复运动的死点区间，储存做功冲程的多余动能，带动整套机构顺利越过上下止点，保证运转连续性，飞轮中心的传动轴通过精密加工的曲柄连杆机构和四个活塞分别连接，连杆两端的铰接点都预留了合理的配合间隙，既保证运动过程中无卡滞，也能减少长期运转的磨损量。机架部分采用镂空式钣金支架设计，支架上的镂空结构并非单纯的装饰作用，一方面是在保证结构刚性的前提下尽可能降低整机自重，减少运动过程中的机架形变，另一方面也能增大空气流通面积，帮助冷端缸体快速散热，维持冷热端的稳定温差，支架底部通过定位螺栓固定在实木底座上，

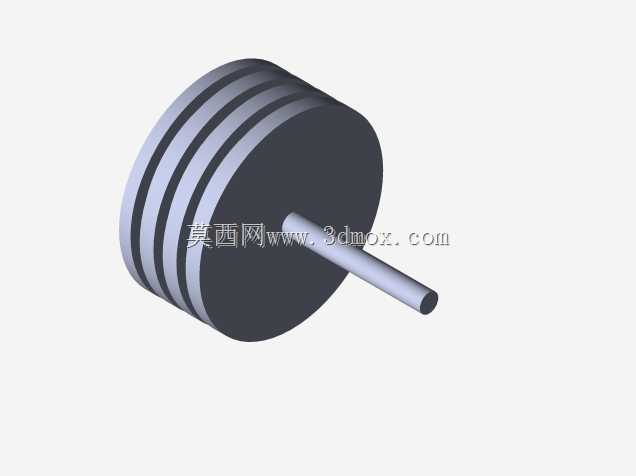

　　底座的厚度和重量经过匹配，能够吸收运转过程中产生的小幅振动，避免整机放置在平面上出现位移。四个活塞组件采用等径等行程设计，缸体外部的散热鳍片沿圆周方向均匀排布，增大和空气的接触面积，提升冷端散热效率，活塞和缸壁之间采用低摩擦密封结构，既保证封闭腔体的气密性，减少工质泄漏带来的功率损失，也能降低运动副之间的摩擦阻力，提升能量转换效率。从安装边界来看，整机的重心完全落在木质底座的支撑范围内，底座底部为平整平面，不需要额外设计固定安装孔位，直接放置在水平硬质平面上即可稳定运转，外接热源的放置位置预留了足够的操作空间，不会和运动部件产生干涉，飞轮端的输出轴预留了外接负载的连接位，可以直接连接小型发电机、微型传动机构等负载，实现动力输出。

　　整套结构的运动部件全部做了动平衡校验，每个活塞、连杆的重量差控制在极小范围内，避免高速运转时出现偏心振动，铰接位置的销轴采用耐磨材质，长期运转不需要频繁加注润滑脂就能维持顺畅的运动状态。在实际应用场景中，这类小型斯特林动力装置既可以作为科普教具，直观展示外燃机的热循环原理，帮助学习者理解热能转换的机械逻辑，也可以作为小型余热回收装置的核心动力单元，对接工业生产中低品位的余热资源，输出小功率旋转动力驱动小型散热风扇、微型发电模块等附属设备，在无外接电源的偏远场景下，搭配小型聚光集热装置就能实现独立供能，不需要依赖化石燃料补给。设计过程中优先考虑了结构的可装配性，所有零部件都采用标准化的连接尺寸，拆解和重组不需要专用工装，方便维护和零部件更换，缸体和支架的连接位置设计了定位止口，装配时不需要反复调整就能保证同轴度，降低装配难度，减少装配误差带来的运转卡滞问题。整机的外形尺寸经过紧凑化设计，在保证四缸结构足够输出功率的前提下，尽可能缩小占用空间，适合桌面级放置和展示，外露的运动部件没有尖锐棱角，操作演示时的安全性也有足够保障。
