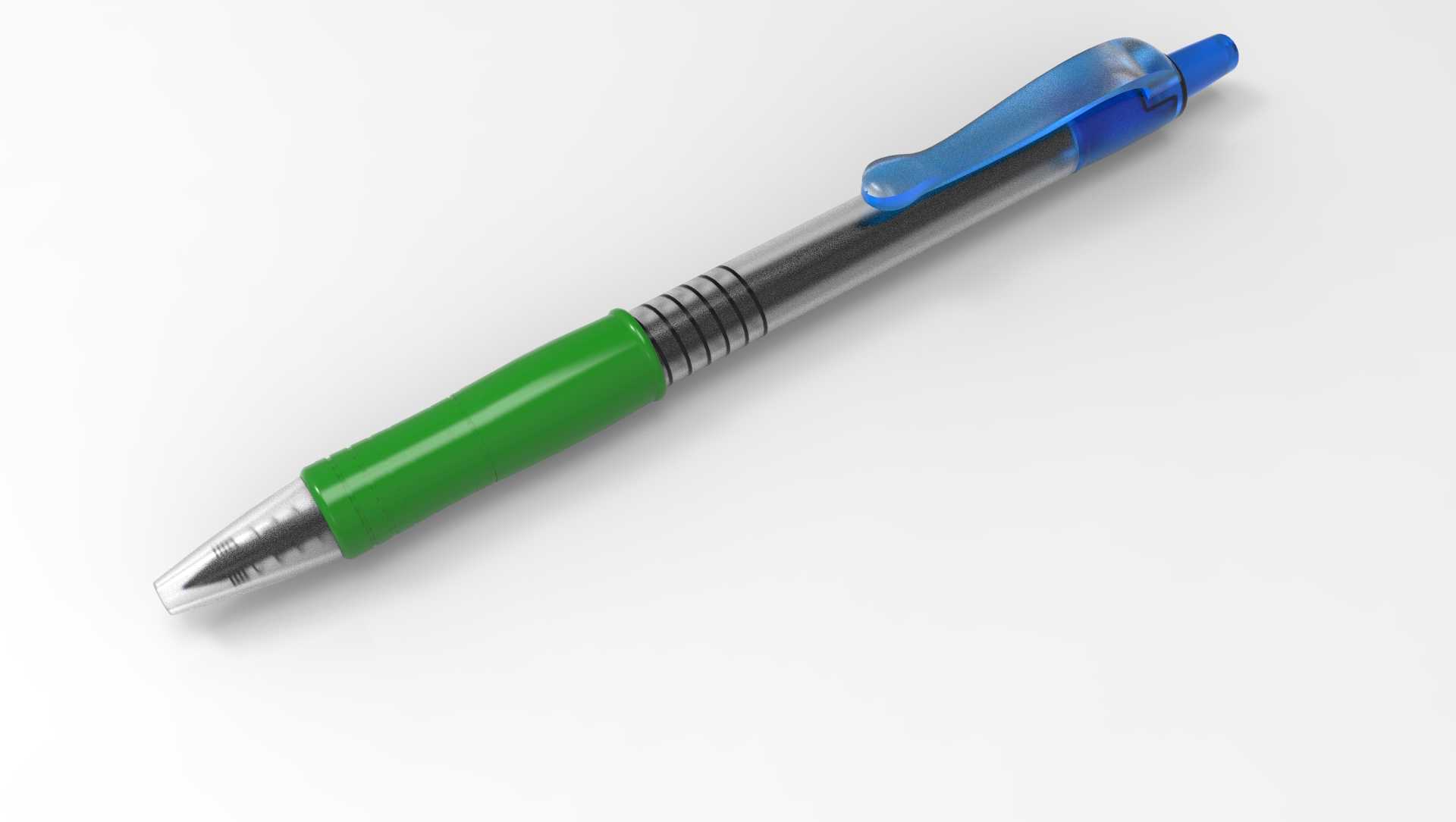

按动式双色握胶透明笔杆书写笔结构设计

　　这款按动式书写笔的三维结构设计，首先围绕日常高频书写场景的实际使用需求展开，在办公桌面记录、学生课堂笔记、现场施工临时标注、仓储货品信息标记等场景下，使用者对书写工具的核心诉求集中在握持防滑、出芯稳定、携带防漏、笔夹便携几个维度，设计过程中没有采用多余的装饰性结构，所有外观与内部结构都服务于实际使用功能。

　　从结构分层来看，笔身采用透明PC材质的主杆设计，并非单纯为了外观通透效果，实际工程层面的考量是可以直接观察内部笔芯的剩余墨量，避免使用过程中突然断墨影响记录节奏，透明杆的壁厚控制在1.2mm，既保证日常握持的结构强度，不会因为轻微摔落出现杆体开裂，也能控制整体重量，长时间握持书写不会产生明显的手部负重感。笔身中部的绿色软胶握套是核心的人机交互结构，握套表面做了8道环形防滑凹槽，凹槽深度0.3mm，握持时手指的指腹刚好贴合在凹槽位置，即使手部有轻微出汗，也不会出现笔身滑动打转的情况；握套与透明笔杆采用过盈配合装配，过盈量控制在0.15mm，不需要额外打胶固定，装配时直接压入即可定位，长期使用也不会出现握套移位、松脱的问题。

　　笔顶端的蓝色按动结构与同色笔夹采用一体化注塑成型，笔夹的弧形弧度匹配常规衬衫口袋、笔记本封皮的厚度，夹持力控制在15N左右，既可以轻松夹在厚度2mm以内的织物、纸张边缘，也不会因为夹持力过大夹坏薄款的笔记本封皮，或者在衬衫口袋上留下明显的夹痕。按动结构的内部采用标准的棘轮锁止机构，按压一次笔芯伸出定位，再次按压笔芯回缩，整个行程控制在4mm，按压力度设置在8N，按动时的反馈清晰，不会出现卡滞或者按动后无法锁止的问题；笔尖端的金属导向套采用黄铜镀镍材质，内孔与笔芯笔头的配合间隙控制在0.05mm，书写时笔头不会出现径向晃动，保证划线、写字的线条稳定，不会因为笔头晃动出现字迹毛边。

　　从安装边界尺寸来看，整笔装配完成后的总长度为145mm，笔身最大直径12mm，握胶位置的直径11mm，适配市面上绝大多数标准规格的按动式中性笔芯、活动铅笔芯组件，不需要定制专用的替换芯，后期使用的维护成本极低。笔的顶端按动头直径8mm，突出笔杆端面2mm，按压时的受力面足够，不会因为按动头太小导致按压时指尖产生压痛感。笔夹向外突出的最大距离为7mm，夹持时不会因为突出量过大导致勾挂其他物品，也不会因为突出量太小无法夹住较厚的本册封皮。

　　设计过程中特意规避了传统按动笔容易出现的几个结构问题：一是笔夹与笔杆的连接位置做了R1.5的圆角过渡，避免应力集中导致笔夹从根部断裂；二是笔杆内部的笔芯导向筋做了3条均匀分布的轴向筋位，筋位高度0.8mm，笔芯装入后不会在笔杆内部晃动，按动出芯时的动作顺畅无卡顿；三是笔尖端的金属套与笔杆采用卡扣式装配，替换笔芯时只需要拔下金属套即可取出旧笔芯，不需要拧开多段笔杆，操作步骤更简洁。

　　在实际使用场景的适配性上，这款笔的结构重量控制在12g左右，即使长时间连续书写1小时以上，手部的小肌肉群也不会因为持笔负重产生明显的酸胀感；笔身的重心设置在握胶上方5mm的位置，握持时的重心刚好落在食指与拇指的夹持位置，书写时不需要额外用力调整笔身平衡，符合日常书写的发力习惯。透明笔杆的材质选用抗UV的PC料，长期暴露在自然光下也不会出现发黄变浑浊的问题，保持外观通透的同时延长产品的实际使用寿命。软胶握套采用TPE材质，邵氏硬度设置为60A，既有足够的软度缓冲握持时的手指压力，也不会因为材质过软容易沾附灰尘、出现老化发粘的问题。
