通讯设备用同轴连接锁紧组件结构设计

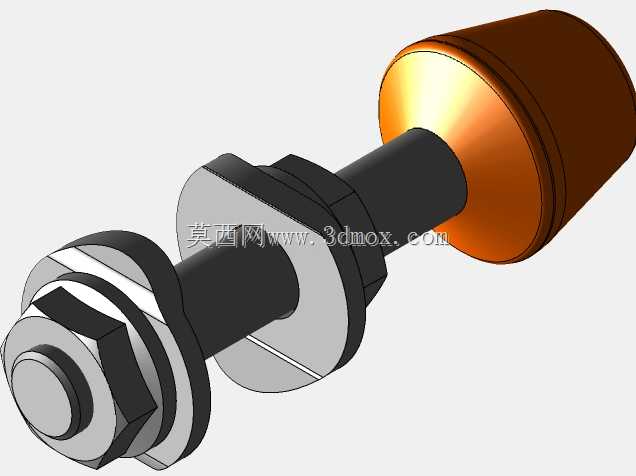

　　该结构件属于通讯信号传输链路中的同轴连接锁紧组件，主要应用在射频信号传输设备、基站通讯单元、测试仪器的信号接驳场景中，承担射频信号通路对接、机械锁紧防松的核心作用，区别于普通民用快插接头，该结构采用螺纹压紧式锁紧设计，能够在存在小幅振动的通讯机柜、户外通讯设备舱环境下保持稳定的接触压力，避免信号传输中断或接触阻抗波动。从结构组成来看，组件一端为带内锥面的接触对接端，内锥面设计能够在对接时自动导正公头插入位置，降低装配对位难度，锥面表层做导电接触处理，保证信号传输时的屏蔽连续性，减少信号泄露损耗；中段设置双叠式防松垫片与六角锁紧螺母，螺母采用标准外六角结构，可适配常规开口扳手进行紧固操作，防松垫片采用蝶形弹性结构，

　　在螺母拧紧后能够持续提供轴向预紧力，抵消温度变化带来的结构热胀冷缩间隙，避免长期使用后螺母回松。组件另一端为圆柱形屏蔽外壳，外壳内部预留信号插针安装腔，腔体内壁设置定位卡槽，可固定绝缘介质基座与信号插针，外壳壁厚满足射频屏蔽要求，能够隔绝外部电磁干扰对内部传输信号的影响，外壳端部做圆角过渡处理，避免装配时割伤操作人员或损坏配套线缆绝缘层。从安装边界来看，该组件整体为回转体结构，最大外径位于尾部屏蔽外壳段，中段法兰盘为安装定位基准，法兰盘端面设置定位止口，可嵌入设备面板的对应安装孔内，限制组件径向窜动，安装时从面板外侧穿入组件，在面板内侧依次套入平垫片、弹性防松垫片后旋紧锁紧螺母，即可完成组件在设备面板上的固定，

　　安装后组件伸出面板外侧的长度满足对接操作空间要求，不会与周边其他接口产生干涉。设计过程中重点考量了接触压力与插拔寿命的平衡，内锥接触段的锥度经过反复校核，既保证对接时的导向顺滑度，又能在插合到位后提供足够的径向接触压力，降低接触电阻；锁紧螺纹的螺距选用标准细牙螺纹，细牙螺纹的自锁性能更优，配合弹性垫片的预紧力，能够满足工业级通讯设备的抗振动要求，同时细牙螺纹的调节精度更高，可根据实际装配需求微调组件的轴向固定位置。组件的所有棱角位置均做了倒角处理，除了避免锐边造成的装配损伤外，也能够减少应力集中，提升结构件的结构强度，在反复拆装维护的场景下不会出现边角崩裂问题。该结构的尺寸链设计充分考虑了零部件的加工公差累积，

　　各配合段的公差选用过渡配合与间隙配合搭配，既保证组装时的顺畅度，不会出现卡滞问题，又能控制各部件之间的同轴度误差，避免因同轴度偏差导致信号插针对接偏移，造成信号传输故障。在实际工程应用中，该类组件常搭配同规格的射频同轴公头使用，广泛部署在射频测试设备、通讯基站的信号馈线接驳位置，相比普通塑料外壳的快插接头，全金属结构的锁紧组件具备更好的环境耐受性，能够在-40℃到85℃的工作环境下保持结构稳定性，金属外壳的接地连续性也更好，可有效提升信号传输的抗干扰能力，适合在工业级通讯场景中长期使用。
