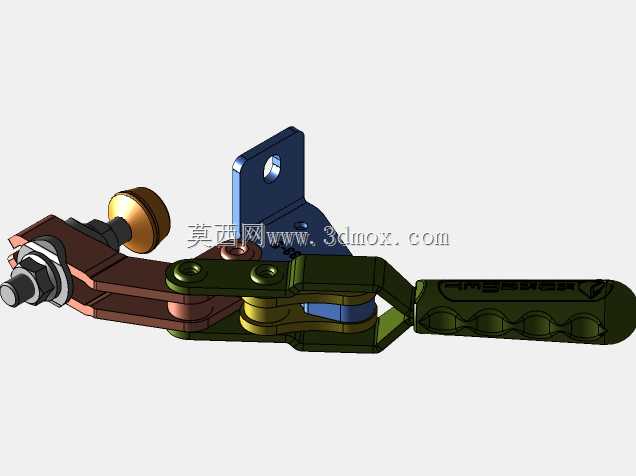

水平式快速压紧肘节夹钳结构设计

　　这款水平式肘节夹钳是工装治具、装配工位、焊接工装场景中常用的快速压紧构件，日常在钣金件焊接定位、注塑件水口裁切工装、电子产品组装治具、木工板材开料定位场景中都能见到这类结构的应用，相比传统螺栓压紧、压板锁附的固定方式，这类肘节夹钳可以实现单手快速开合，单次装夹动作耗时不超过1秒，能大幅降低工位操作的辅助时间，在小批量多品种的柔性生产场景中适配性极强。从结构原理来看，这套夹钳利用连杆机构的死点自锁特性实现压紧状态的锁止，当操作手柄下压至水平贴位时，内部多组连杆的铰接点刚好越过力的作用死点，此时即便压紧端受到工件向外的反作用力，机构也不会自行松脱，只有向上扳动手柄打破死点平衡才能解除压紧状态，自锁可靠性完全依靠机械结构实现，

　　不需要额外增加弹簧、锁销等辅助锁止件，长期使用也不会因为弹簧疲劳出现锁止失效的问题。设计过程中首先要确认压紧端的行程余量，这套夹钳的压头采用可调式铜质端头，压杆带外螺纹结构，可以根据被压工件的实际厚度旋转调整压头伸出长度，调整范围覆盖0到15毫米的厚度差，压头端面做圆弧钝化处理，避免硬接触刮伤工件表面，铜质材质的硬度远低于常见的钢材、铝合金工件，压紧过程中不会在工件表面留下压痕，适配外观件的装夹需求。安装端采用带安装孔的立式支座结构，两个安装孔的孔距做了标准化适配，匹配市面上主流的同规格夹钳安装尺寸，安装面做了铣平处理，保证安装后夹钳本体的垂直度，避免长期受力出现支座歪斜的问题；支座与连杆之间的铰接轴采用过盈配合加铆接的固定方式，

　　铰接位置预留了0.02毫米的转动间隙，既保证连杆转动顺畅无卡滞，又不会因为间隙过大出现压紧状态下的晃动量。操作手柄的握持部分做了防滑纹理设计，手柄长度经过力臂优化，操作人员只需要施加不到5公斤的扳动力，就能在压头端产生最高100公斤的压紧力，力的放大倍数经过精确核算，既保证压紧力足够克服加工过程中的工件窜动，又不会因为力过大导致薄壁工件被压变形。整套机构的所有铰接转动位置都做了耐磨处理，连杆板材采用冷轧钢板冲压成型，表面做喷塑防锈处理，不同受力等级的连杆采用不同厚度的板材，受力最大的驱动连杆厚度达到3毫米，非受力的手柄盖板厚度为1.5毫米，在保证整体结构强度的前提下尽可能控制整体重量。从安装边界来看，夹钳在压紧锁止状态下，

　　手柄整体处于水平位置，整体高度不超过45毫米，不会突出工装台面过多，避免工位操作过程中剐蹭操作人员手臂；夹钳张开状态下，压头的抬起高度达到28毫米，有足够的空间取放工件，不需要额外抬高压头就能完成工件上下料。在实际选型适配过程中，需要注意压头的压紧位置要尽量靠近工件的加工受力点，避免压紧点距离加工位置过远导致工件颤动，同时要确认安装面的平面度，若安装面存在倾斜，会导致夹钳的受力方向出现偏斜，长期使用会造成铰接轴的不均匀磨损，降低夹钳的使用寿命。这类夹钳的结构没有复杂的异形曲面，所有零件都是冲压件、标准紧固件、车削件组成，加工工艺性好，适合批量生产，零件的通用化率高，易损件都可以单独更换，后期维护成本极低。在焊接工装场景使用时，可以在压头位置增加隔热垫片，避免焊接飞溅粘在压头表面影响压紧精度；在电子产品组装场景使用时，可以在压头表面包裹防静电胶套，避免静电击穿电子元器件。整套结构的运动仿真过程中需要验证开合全行程的干涉情况，确认手柄扳动过程中不会和工装台面上的其他定位块、避让结构产生碰撞，同时要验证死点位置的过盈量，过盈量太小会导致自锁不可靠，受振动容易松脱，过盈量太大会导致扳动手柄需要的力过大，操作手感变差，一般将死点过盈量控制在1.5度到2度之间，就能兼顾自锁可靠性和操作手感。
