模块化快装式拨动夹紧工装结构

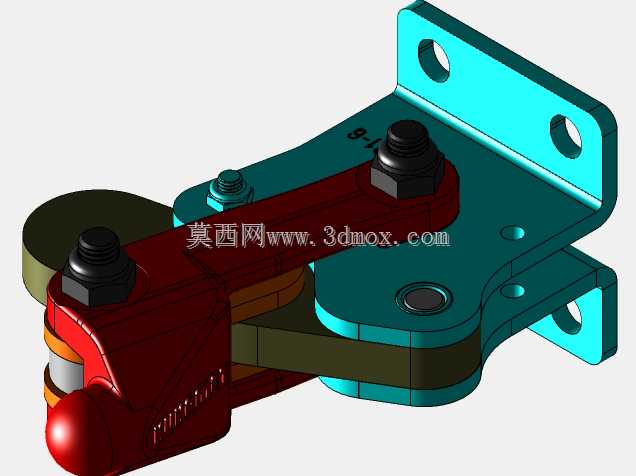

　　这款模块化拨动夹紧结构，是面向产线快速换型、工位柔性化改造场景开发的夹紧执行部件，日常在装配工位、焊接工装、检测治具、小件加工定位场景中都能见到它的应用，核心作用是在工位上对工件提供稳定的侧向压紧与定位约束，替代传统螺栓压紧、侧顶螺钉这类需要反复拧动的锁紧结构，大幅降低工位换型、工件装夹的辅助时间。从结构设计逻辑来看，它采用了分体式模块化的布局思路，安装基座为带三个安装孔的L型折弯式安装板，安装孔采用长圆孔与圆孔组合的排布方式，既可以在安装时微调固定位置，补偿安装面的加工误差，也能保证锁紧后的连接刚性，基座表面做了耐磨处理，和活动夹臂的铰接面预留了润滑脂存储槽，长期往复拨动也不会出现铰接面磨损失效的问题。

　　活动夹臂采用了双支点铰接的杠杆结构，拨动端做了球面圆滑处理，操作时不会划伤操作人员手部，压紧端预留了标准的螺栓安装位，可以根据被夹工件的外形、压紧力需求，更换不同材质、不同形状的压头，比如压软质工件时可以换装聚氨酯压头避免压伤工件表面，压铸件、机加工钢件时可以换装硬质合金压块提升耐磨性能。夹臂和基座之间设置了阻尼弹片结构，拨动过程中不会出现松旷晃动感，当夹臂拨动到锁紧位置时，铰接点会越过结构死点，即便工位出现振动、工件受力偏移，夹臂也不会自行松脱，不需要额外增加锁紧销或者防松结构，可靠性远高于普通的悬臂式夹钳。从安装边界尺寸来看，这款夹紧结构的安装基座厚度适配常规10-20mm厚度的工装板安装需求，

　　三个安装孔的孔位间距符合通用工装的孔系排布标准，可以直接安装在带标准孔距的铝型材工装上，不需要额外加工转接板；整体收拢状态下的外轮廓不会超出安装基座的侧边范围，不会和工位上的其他送料机构、检测探头产生运动干涉，夹臂的最大张开角度可以满足常规厚度工件的取放空间需求，不需要额外抬高安装位置避让取件路径。在实际产线应用中，这类拨动夹常成组使用，比如在小型电子壳体装配工位，四个拨动夹分别布置在工装板的四个角，工人放置工件后只需要依次拨动四个夹臂就能完成工件定位，整个装夹过程不超过两秒，相比传统的螺旋压紧结构，装夹效率提升六倍以上；在焊接工装场景中，它的铰接位置做了防焊渣遮挡设计，焊接飞溅的焊渣不会进入铰接缝隙导致夹臂卡滞，

　　日常维护只需要定期在铰接点滴入少量润滑油就能满足长期使用需求。设计过程中对夹臂的受力做了有限元校核，当压紧端施加额定锁紧力时，夹臂的最大变形量控制在0.02mm以内，完全满足机加工、焊接场景下的定位精度要求，基座的安装孔位置做了沉头设计，固定螺栓安装后不会突出基座表面，不会刮蹭工件或者操作人员的衣物。和传统的卧式快速夹钳相比，这款模块化拨动夹的整体高度更低，适合在空间局促的狭小工位内安装使用，比如自动化设备的内部定位工位，夹臂的拨动方向可以根据安装方向调整，不需要改变基座的安装孔位就能适配左侧操作、右侧操作的不同工位需求，柔性化程度更高。夹臂上的连接螺栓采用标准的内六角圆柱头螺栓，属于通用标准件，长期使用出现磨损后可以直接在市面上采购同规格备件更换，不需要定制专用配件，降低了产线的维护成本。
