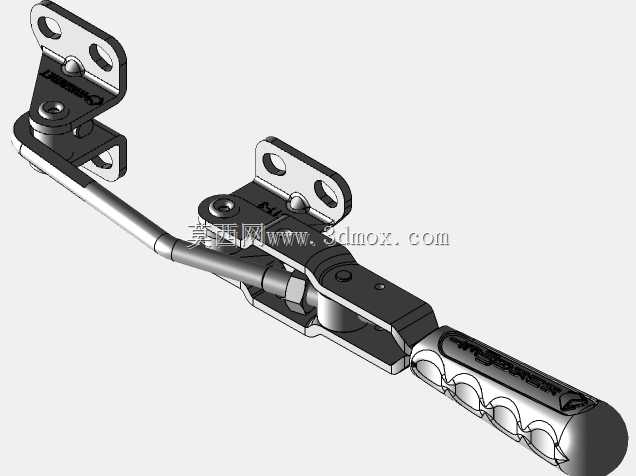

可调式重型搭扣锁C坎卡锁紧结构

　　这款可调式重型搭扣结构，是工业场景里应用极广的机械式快锁压紧部件，日常在设备检修门、工装夹具、特种车辆舱门、工业箱体、物流周转重载箱盖、生产线防护门等需要频繁开合且要求锁紧可靠的位置都能见到它的身影。和普通小型搭扣不同，这款结构的锁紧力冗余设计充足，能承受设备运行过程中的持续振动、外力拉扯，不会出现松脱移位的问题，适配需要稳定压紧密封的场景，比如带橡胶密封条的设备舱门，扣合后能持续提供均匀的压紧力，保证密封条压缩量一致，避免粉尘、水汽渗入设备内部。

　　从结构设计逻辑来看，这款搭扣采用了杠杆力放大的机械原理，操作手柄做了加长设计，同时握持区域做了符合人体工学的防滑凹凸纹理，操作人员徒手操作时不需要借助额外工具，扳动手柄的过程中通过连杆机构的死点位置实现锁紧，锁止后除非主动扳动手柄解锁，否则不会因为外力冲击自行脱开。结构上还做了螺纹调节段，也就是连杆中间的可调螺套结构，安装的时候可以根据实际被压紧件的厚度、密封条的压缩量需求，旋转调节螺套来改变连杆的有效工作长度，调整搭扣的扣合预紧力，不需要额外加垫片或者修改安装座位置，适配不同的安装公差，现场安装调试的容错率很高。

　　安装边界方面，这款搭扣分为两个安装基座，一个是固定在机架/门框侧的带挂钩基座，一个是固定在活动门/盖板侧的手柄主体基座，两个基座都设计了长条形安装孔，安装时可以小范围调整固定位置，补偿安装时的孔位偏差，不需要现场二次扩孔。基座的安装孔适配常用的内六角圆柱头螺钉或者十字盘头螺钉，安装面做了平整化处理，和被安装件贴合后不会出现翘曲，保证受力均匀。整体结构的活动关节处都做了销轴铆接结构，销轴和孔的配合间隙控制在合理范围，既保证活动时无卡滞，又不会因为间隙过大出现锁紧晃动，长期反复开合使用也不会出现松旷。

　　从实际使用的工况适配来看，这款搭扣的外露金属结构件都做了表面防锈处理，能适应车间内的切削液飞溅、户外轻度雨淋等常规工业环境，不会短时间出现锈蚀卡滞的问题。锁紧状态下，整个连杆机构处于受力自锁状态，即使设备运行过程中产生持续的振动，也不会出现预紧力衰减的情况，相比磁吸式、卡扣式的锁紧结构，它的锁紧可靠性更高，承载能力更强，适合需要大压紧力的重载场景。在工装夹具应用场景中，这类搭扣常用来快速压紧待加工工件，操作人员上下料的时候只需要扳动搭扣手柄就能完成工件的锁紧和松脱，比螺栓压紧的方式效率提升数倍，而且压紧力一致性好，不会因为操作人员的拧紧力度不同导致工件装夹变形。在设计这类搭扣的三维模型时，需要重点关注活动关节的运动干涉检查，尤其是手柄扳动过程中，连杆和基座、手柄和安装面之间的间隙要预留足够，避免实际生产装配后出现运动卡滞，同时要校核死点位置的角度，保证锁紧后机构能稳定过死点，不会因为振动回弹解锁。另外可调螺套的螺纹长度要预留足够的调节余量，覆盖常见的安装公差范围，安装孔的位置尺寸要和行业通用的安装规格匹配，方便用户替换现有老旧损坏的搭扣部件，不需要重新打孔安装。
