可调式重型搭扣锁紧夹持工装结构

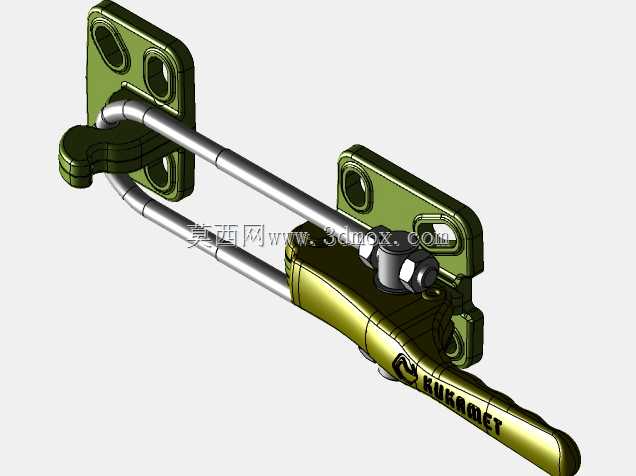

　　这款搭扣式锁紧夹持结构，主要面向工业场景中需要频繁开合、快速锁紧的箱体、设备舱门、工装治具的紧固需求，在物流周转箱、工业设备防护门、特种车辆舱盖、生产线工装夹具的定位锁紧环节都有广泛适配空间。从实际使用逻辑来看，该结构依靠杠杆增力原理实现锁紧，操作时扳动带防滑纹理的手柄，通过双金属拉杆的联动，将两个安装座之间的距离拉紧，实现被连接件的紧密压合，解锁时反向扳动手柄即可快速释放，无需额外工具辅助，单人单手即可完成开合操作，能大幅降低频繁拆装场景下的操作耗时。

　　设计层面上，两个安装基座均采用带沉头孔的法兰式结构，安装孔设计为长圆孔形式，允许安装时在一定范围内调整位置，抵消安装面的加工误差，降低对安装基面的精度要求，适配不同厚度的被连接件锁紧需求。拉杆采用双杆平行布局，相比单杆结构能提供更均衡的拉紧力，避免单侧受力导致的锁紧偏移、密封面压合不均问题，同时双杆结构的抗侧向载荷能力更强，在设备存在振动、冲击的工况下，不容易出现拉杆变形、锁扣脱开的失效问题。手柄部分做了贴合人手握持的曲面造型，表面压印品牌标识的同时增加了握持摩擦力，操作时施力更顺畅，不会出现打滑脱手的情况。手柄与基座的铰接位置采用销轴连接，配合耐磨衬套结构，长期反复开合也不会出现铰接位松旷、锁紧力衰减的问题。

　　从安装边界来看，两个安装基座分别固定在需要锁紧的两个构件上，固定端基座带挂钩结构，活动端基座与手柄、拉杆集成，安装时需要保证两个基座的安装面平行，锁紧行程范围内无结构干涉，长圆孔的调节范围可以覆盖3-8mm的安装间隙误差，不需要在安装时反复配磨调整垫片。整体结构的外露金属件均做了表面钝化处理，基座部分采用喷塑工艺提升耐锈蚀能力，拉杆采用抛光镀铬处理，既能降低杆件与导向孔之间的摩擦阻力，也能在潮湿、多粉尘的工业环境下长期使用不出现锈蚀卡滞。

　　在实际选型适配时，需要根据被连接件需要的压紧力选择对应规格，该结构的锁紧力通过杠杆比放大，手柄端施加较小的扳动力即可在拉杆端产生数倍的拉紧力，足够满足一般工业舱门的密封压紧、工装工件的定位夹持需求。结构的运动轨迹经过校核，手柄扳动到锁紧位置时会越过结构死点，即使受到外部振动、拉力冲击，锁扣也不会自行松脱，只有主动扳动手柄越过死点位置才能解锁，具备可靠的防松特性。导向部位的间隙设计合理，既不会因为间隙过大导致锁紧晃动，也不会因为间隙过小在粉尘进入后出现卡滞，日常维护仅需要定期在铰接点涂抹少量润滑脂即可长期稳定工作，不需要复杂的保养流程。
