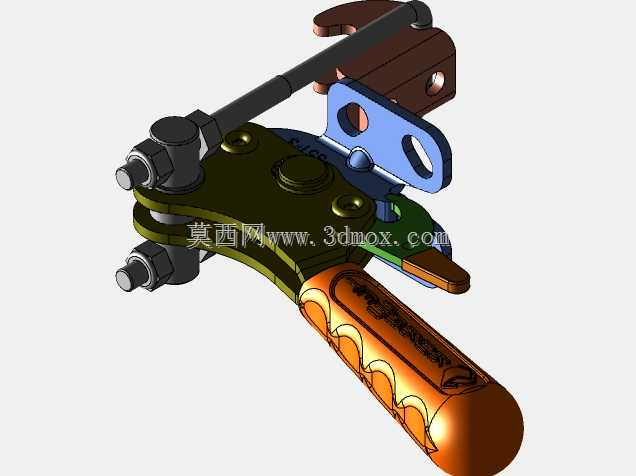

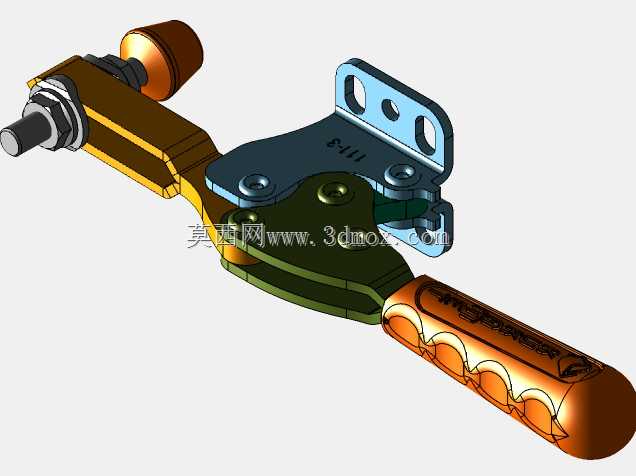

卧式快速夹钳压紧锁紧机构三维结构

　　这款手动卧式快速夹钳是工装治具领域应用极广的标准压紧执行件，在焊接工装、装配流水线定位工位、木质家具拼合夹具、电子元件压合治具、检具定位模块中都能见到它的身影，核心作用是在工序作业过程中提供稳定的持续压紧力，避免工件受加工外力出现位移、翘曲，相比传统螺栓压紧的方式，它的操作行程短，开合动作仅需扳动手柄即可完成，单工位装夹耗时能压缩到1秒以内，能大幅提升批量作业的工位节拍。从结构设计逻辑来看，它采用了肘节机构的过死点锁止原理，当手柄扳动到锁止位置时，连杆机构越过力学死点，此时哪怕压紧端受到工件的反向回弹作用力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构自锁，不需要额外施加持续的外力维持，操作人员仅需完成扳动到位的动作即可，

　　长时间作业也不会出现操作疲劳。夹钳的压头端采用了可调式螺杆结构，螺杆表面加工有细牙螺纹，配合端部的橡胶压头，可以根据不同工件的厚度、压紧高度需求旋转调整螺杆伸出长度，调整范围可以覆盖0到20毫米的高度差，适配不同装夹高度的工件，端部的橡胶压头硬度控制在邵氏60度左右，既能够提供足够的摩擦力避免工件压紧后滑移，也不会在金属、塑料、木质工件表面留下压痕，满足外观件装夹的表面防护要求。安装底座采用了带两个长圆孔的法兰式结构，安装孔的孔距做了标准化设计，和市面上同规格的111系列夹钳安装尺寸完全互换，不需要重新加工安装孔位就能直接替换老旧损坏的夹钳，长圆孔的设计允许安装时在横向有±2毫米的位置调整量，降低安装座的加工精度要求，

　　哪怕安装板的孔位存在小范围加工误差，也能顺利完成装配。手柄部分做了贴合人手握持弧度的曲面造型，表面加工有环形的防滑凹槽，扳动时手指能卡在凹槽内，即便是手上沾有切削液、油污的工况下，也不会出现打滑脱力的情况，手柄末端做了圆弧过渡处理，没有尖锐的棱角，避免操作时刮伤操作人员的手部。夹钳的整体受力部件都采用了冷轧钢板冲压成型的结构，关键的连杆转轴位置做了渗碳淬火处理，表面硬度达到HRC45以上，能够承受反复扳动的磨损，常规工况下的使用寿命可以达到万次以上的开合循环不会出现松旷。在实际选型应用时，需要注意它的压紧力上限为200公斤，不适合用于大吨位冲压、重型锻件的压紧场景，更适合中小型工件的定位装夹，

　　安装时要保证压头的压紧方向和工件表面垂直，避免出现侧向分力导致夹钳受力变形，同时要预留足够的手柄扳动空间，手柄扳动的开合角度大概在120度左右，安装时要确保手柄活动范围内没有其他结构干涉，保证操作时能顺利扳动到锁止位置。夹钳的整体外形在锁止状态下长度大概在190毫米左右，底座安装面到压头最低位置的垂直距离为35毫米，安装时需要在工装板上预留对应的安装空间，压头的工作行程大概为35毫米，开合状态下压头会向上抬起25毫米左右，足够留出工件取放的操作空间，不需要额外拆卸夹钳就能完成工件的上下料操作。
