可调式搭扣式快速压紧锁具结构

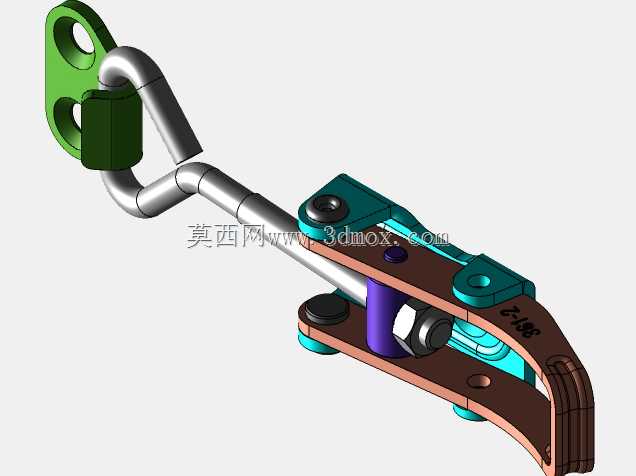

　　这类搭扣锁紧结构常出现在需要频繁开合的箱体盖板、设备检修门、工装夹具快压工位上，日常运维中不需要额外工具就能完成开合操作，相比螺栓紧固的结构，能大幅减少拆装等待时间，在需要定期清理内部、更换耗材的设备舱体上适配性极强。从结构组成来看，整套机构分为固定基座、挂钩端、锁紧连杆、调节螺母几个核心部分，挂钩端带挂孔的固定座可以预先通过螺栓固定在舱体的固定框架上，基座部分则安装在可开合的门板或者盖板侧，扳动锁紧臂的时候，连杆会带动挂钩产生拉紧位移，最终把盖板和框架牢牢压合，密封面的压紧力可以通过连杆上的调节螺母调整，适配不同厚度的密封胶条，避免出现压合过紧导致胶条过早老化，或者压合力不足出现缝隙漏尘、漏液的问题。

　　设计的时候首先要考虑安装边界的适配性，固定基座的两个安装孔位要和常见的薄板安装场景匹配，基座底部做了下沉的凸台结构，安装时可以卡在预制的安装孔里，不需要额外做定位治具就能快速对齐安装位，减少现场装配的对位时间。挂钩端的挂孔做了两个不同孔径的设计，既可以适配螺栓固定的安装方式，也能直接挂在预先焊接在框架上的挂销上，适配不同的设备加工工艺，不管是钣金焊接的箱体还是型材拼装的机架，都能找到对应的安装方式。锁紧臂的弯折角度经过反复校核，当扳动到锁紧死点位置时，臂身会和安装面保持平行，不会突出设备表面过多，避免日常通行或者操作设备时发生勾挂，同时死点位置的自锁特性可以保证设备运行过程中出现振动时，搭扣不会自行松脱，不需要额外加防松结构。

　　连杆部分采用弯折的圆钢材质，既保证了拉紧时的结构强度，又能在开合过程中避开盖板边缘的凸起结构，不会出现运动干涉，扳动锁紧臂的时候整个运动轨迹的间隙都做了预留，哪怕安装时存在一两毫米的位置偏差，也能正常完成锁紧动作，降低了对现场安装精度的要求。和普通的冲压搭扣不同，这套结构的铰接位置都加装了衬套，长期反复开合也不会出现铰接孔磨损变大导致的松旷问题，在需要高频开合的工位上使用寿命更长，压紧力的调节范围也更大，除了普通的箱体舱门使用，还可以用在小型工装的快速压紧场景，比如焊接工装的工件固定、检测工位的工件快速装夹，只需要更换对应长度的挂钩，就能适配不同的压紧行程需求。实际选型的时候需要注意，整套结构安装完成后，

　　锁紧状态下挂钩和挂孔的啮合深度要保持在五毫米以上，避免受外力冲击时出现脱钩，调节螺母调整完压紧力之后要拧紧背帽，防止设备振动导致螺母回退，日常维护只需要定期在铰接位置滴少量润滑油，就能保证扳动手感顺畅，不会出现卡滞。整个结构的外露边缘都做了圆角处理，没有尖锐的冲压毛边，操作时不会划伤手部，锁紧臂的尾部做了加长的扳动位，戴劳保手套操作的时候也能方便发力，不需要借助撬棍之类的辅助工具就能完成锁紧和解锁动作。
