U型钳口快速压紧手动夹钳结构设计

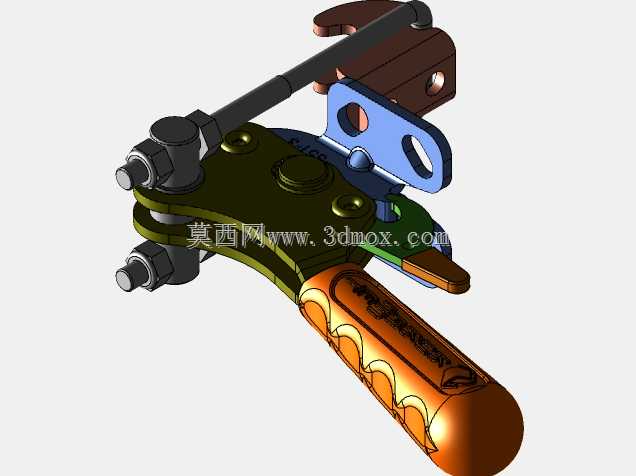

　　这款手动夹钳采用肘节式杠杆增力结构，核心依靠连杆过死点的机械自锁特性实现工件压紧，在工装夹具领域应用十分广泛，常见于焊接工装工位、机加工装夹工位、装配流水线定位、电子元器件压合、线束端子压接等场景，相比传统螺栓压紧、台虎钳装夹，操作效率能提升4-6倍，单次压紧与释放动作仅需扳动一次手柄即可完成，无需反复旋拧紧固件。从结构设计逻辑来看，整体采用多片叠层式板件拼接，核心受力部件选用中碳钢调质处理，表面做发黑防锈处理，手柄部位包覆带防滑纹理的注塑握套，长时间操作不易打滑，握持手感贴合手掌发力曲线，操作时的施力行程控制在15度以内，符合人体工学操作范围，不会出现操作干涉。夹钳的U型钳口做了圆弧过渡处理，避免压伤工件表面，

　　钳口开口量可通过端部的调节螺栓进行微调，适配不同厚度的被夹工件，调节范围在0-20mm之间，能覆盖绝大多数薄板类、小型结构件的装夹需求。安装底座预留两个沉头安装孔，孔距为32mm，可直接通过M6螺栓固定在工装平板、型材机架或者专用工装上，安装边界尺寸控制在长128mm、宽42mm、闭合状态高度65mm，不会占用过多工装安装空间，在紧凑的多工位工装排布中也能灵活布置。结构内部的铰接点都采用销轴加轴用挡圈的固定方式，销轴表面做淬火处理，硬度达到HRC45-50，长期反复扳动不会出现铰接点磨损松旷的问题，内部的复位弹簧采用不锈钢材质，避免长期使用出现锈蚀失效，保证手柄扳动后能自动回位到释放位置。在实际使用场景中，

　　这类夹钳的压紧力稳定在1500N左右，既可以满足普通薄板焊接时的定位压紧，避免焊接变形导致工件移位，也能用于小型零部件装配时的临时固定，防止装配过程中工件窜动影响装配精度。设计时特意将受力死点位置设置在手柄扳动到最终闭合位置后1.5度的位置，保证在受到振动、外力冲击的情况下夹钳不会意外松脱，只有主动扳动手柄反向施力才能解锁，安全冗余度足够应对车间常规的振动工况。夹钳的活动部位都预留了0.1-0.2mm的配合间隙，表面涂抹润滑脂后扳动十分顺畅，不会出现卡滞、咬死的情况，日常维护仅需定期在铰接点加注少量润滑油即可，没有复杂的易损件，使用寿命能达到万次以上的操作循环。钳口部位的压头做了可拆卸设计，磨损后可以单独更换压头，无需整体更换夹钳，

　　降低了工装的后期维护成本，压头端面可以根据不同的工件材质更换橡胶垫、铜垫等不同材质的压头，避免压伤铝件、塑料件等软质工件表面。整体结构没有复杂的曲面零件，绝大多数零件都是冲压件、标准紧固件，加工成本低，适合批量生产应用，在非标工装设计中，这类标准夹钳可以直接选型调用，减少设计人员的重复建模工作量，缩短工装设计的周期。
