肘节式快速夹钳压紧工装结构设计

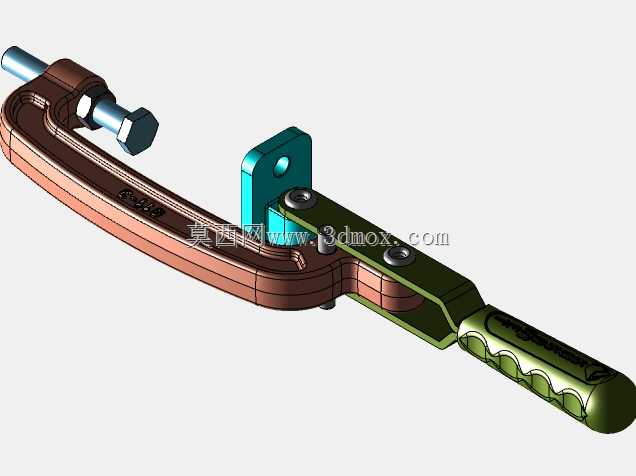

　　这款手动肘节式快速夹钳的结构设计，核心围绕小批量工件装夹的高频作业场景展开，在五金加工、电子组件装配、木质工件胶合固定、工装检具定位等场景中，这类夹钳的使用频率远高于螺栓压紧结构，核心优势在于单次装夹的操作行程短，锁紧后可提供稳定的持续压紧力，无需反复拧动紧固件调整压紧量。从结构组成来看，整体采用弯臂式C型架体作为承载主体，架体截面做了等强度圆弧过渡设计，避免直角应力集中导致的架体变形，架体一端配置可调式压紧螺栓，螺栓带六角调节头与防松螺母，可根据被压紧工件的厚度差异调整伸出长度，适配不同厚度规格工件的压紧需求，调节范围覆盖常规小零件装夹的常见厚度区间，无需更换配件即可完成适配。夹钳的操作手柄采用带防滑凹槽的包覆式结构，

　　握持区域的凹槽弧度贴合手指弯曲形态，手动压合时的受力点分散，长时间操作不会出现局部硌手的问题，手柄与肘节连杆机构做了隐藏式销轴连接，销轴两端做铆压封边处理，避免作业过程中销轴脱出导致的机构失效。肘节连杆的过死点设计是整个夹钳的核心功能结构，当手柄压合到锁紧位置时，连杆机构越过机械死点，此时即便压紧端受到工件的反向回弹作用力，机构也不会自行松脱，可保持持续的压紧状态，解锁时仅需向上扳动手柄，即可带动连杆脱离死点位置，快速释放压紧力，整个开合过程的手柄操作角度控制在舒适操作区间，无需过大的操作力即可完成锁紧与解锁动作。架体与连杆机构的连接座采用独立模块化设计，通过两颗内六角螺钉固定在C型架体的侧方安装面上，安装面做了铣平加工，

　　保证连接座的装配垂直度，避免长期受力后连接座出现偏移导致的压紧力方向歪斜。压紧螺栓的端部做了平端处理，接触工件的端面可配套橡胶压头或者金属压块，针对不同表面硬度的工件选择适配的压头，避免压伤工件表面，比如针对漆面工件、铝制薄壁件可搭配橡胶压头缓冲压力，针对钢制毛坯件可直接使用金属平端压紧，保证压紧力的稳定传递。从安装边界来看，这款夹钳的C型架体开口深度与开口高度适配小型工装台的安装需求，既可以直接手持操作完成临时压紧作业，也可以通过架体上的预留安装孔固定在工装板、焊接工作台或者装配流水线的工位治具上，作为固定压紧工位使用。架体的表面采用不同颜色的表面处理区分不同功能部件，弯臂架体采用棕红色氧化处理，手柄与连杆组件采用军绿色喷塑处理，

　　连接座采用青蓝色镀锌处理，既可以提升部件的防锈耐腐蚀能力，也能在装配维护时快速区分不同功能组件，降低拆装维护的辨识成本。在结构设计的细节上，所有销轴的转动配合位置都预留了微小的配合间隙，保证机构转动顺畅无卡滞，同时间隙量控制在合理范围内，避免长期使用后磨损导致的机构旷量过大，影响压紧精度。肘节连杆的受力截面做了加厚处理，锁紧状态下的连杆受力方向与轴线重合，最大化发挥材料的抗拉强度，避免连杆受弯变形。可调压紧螺栓的螺纹采用标准粗牙螺纹，调节顺滑，防松螺母可在调整到合适压紧长度后锁死，避免作业过程中螺栓受振动回转导致压紧力下降。这类夹钳在实际生产中，常被用于焊接工装的工件定位、PCB板测试治具的板件压紧、木工拼接的临时固定、零部件粘接的压合定位等场景，相比传统的螺栓压紧，操作效率可提升数倍，且压紧力的一致性更好，不会出现人工拧螺栓时力度不均导致的工件翘起或者压伤问题。在三维建模过程中，所有部件的配合公差都按照实际机加工的公差等级设置，转动副的配合间隙、螺纹连接的啮合长度、安装孔的位置度都符合实际加工装配的要求，模型可直接用于工装设计的选型参考，也可直接导入装配体中完成工装治具的整体布局设计，无需重新绘制夹钳的三维结构，可大幅缩短工装设计的周期。
