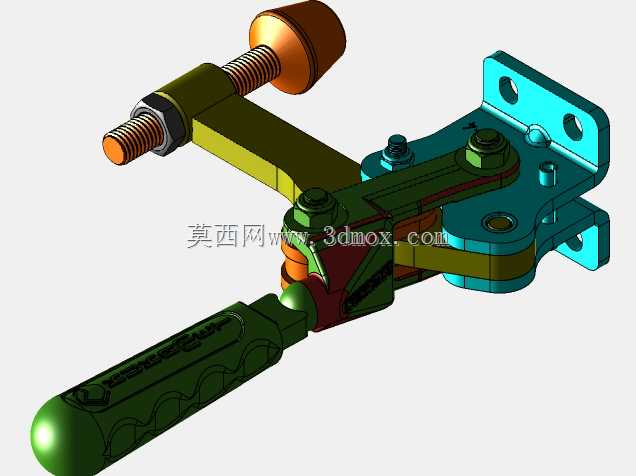

推拉式快速夹钳压紧工装结构

　　这款手动推拉式快速夹钳，是工装夹具领域应用极广的标准压紧元件，常见于电子装配流水线的PCB板定位、五金件焊接工位的工件固定、注塑件水口裁切治具的压紧限位，甚至小型木制品拼接、线束端子压接的辅助定位场景，核心作用是在重复性上下料的工序中，通过一次扳动操作完成工件的快速压紧与松开，替代传统螺栓压板的繁琐拧紧流程，单工位装夹耗时可压缩至1秒内，大幅提升批量加工的节拍效率。从结构设计逻辑来看，该夹钳采用经典的肘节死点锁紧原理，手柄扳动到闭合位置时，内部多组连杆的铰接点会越过力的作用死点，此时哪怕压紧端受到工件的反向反弹力，机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，无需额外施加持续的外力，操作人员仅需在开合瞬间施加扳动力即可，

　　长时间操作的劳动强度远低于螺旋压紧、偏心轮压紧等其他手动夹紧方案。夹钳的安装基座采用带两个沉头安装孔的L型折弯结构，安装面与压紧受力面垂直设计，安装时可直接通过内六角螺栓固定在工装台板、治具基板的预设螺纹孔上，基座的安装孔预留了0.5mm的位置调节余量，允许装配时根据工件的实际定位偏差微调夹钳的固定位置，避免加工误差导致的压紧位置偏移。前端的压紧螺杆采用梯形螺纹传动，可根据被压工件的高度差自由调节伸出长度，螺杆端部配套的橡胶压头能在压紧时提供一定的缓冲量，既可以避免硬接触刮伤工件表面，也能补偿工件厚度的微小公差，保证不同批次的工件都能获得稳定的压紧力；螺杆尾部的星形旋钮方便徒手调节压头位置，

　　无需额外借助扳手即可快速完成压接行程的适配。夹钳的所有铰接转动部位都设计了铆接式销轴，销轴与连杆孔之间预留了合理的转动间隙，表面做了硬化处理，长时间反复扳动也不会出现铰接点松旷、卡滞的问题；手柄部分做了符合人体工学的曲面防滑纹路，握持时的受力点贴合手掌虎口位置，扳动过程中不会出现打滑硌手的情况。从安装边界尺寸来看，夹钳闭合状态下整体横向占用空间不超过180mm，纵向高度不超过120mm，基座的两个安装孔中心距为42mm，适配绝大多数小型工装台的安装空间，不会和周边的定位销、气动元件、送料轨道产生空间干涉；压紧螺杆的最大调节行程为35mm，可适配厚度差在30mm以内的不同工件装夹需求，单只夹钳的额定锁紧力可达1800N，

　　足以覆盖绝大多数小型零部件加工、装配工序的压紧力需求。在实际选型应用时，需要注意根据工件的压紧反力选择对应规格的夹钳，若工位存在焊接飞溅、切削液喷淋的场景，还可在铰接点位置加装防尘护套，避免杂物进入转动间隙影响机构的操作顺畅度；安装时需保证夹钳的压紧方向与工件的受力面垂直，避免侧向分力导致夹钳基座受力变形，延长夹钳的实际使用寿命。
