双喇叭结构测试用小型空气警报装置

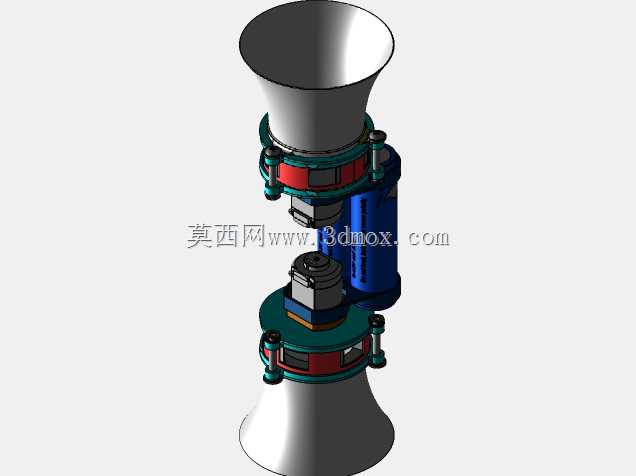

　　在工业现场的声光警示体系里，气动式警报装置一直是高噪声环境下可靠的警示信号输出载体，这款双喇叭结构的小型空气警报装置，主要面向实验室功能验证、小型设备配套警示、临时作业区域告警这类场景设计，区别于大覆盖范围的工业厂区固定式警报器，它的结构紧凑度更高，安装适配性更强，不需要复杂的布线配套，仅需接入对应压力的压缩空气管路即可实现稳定发声。从结构设计逻辑来看，装置采用对称双喇叭扩音结构，两端的渐扩式喇叭腔体采用流线型曲面设计，建模阶段通过曲面曲率连续校验，保证气流在腔体内流动时不会产生多余的紊流噪声，让输出的警报音频更纯粹，传播指向性更均衡，相比单喇叭结构，同气源压力下的声压覆盖范围可以提升近四成，同时不会额外增加装置的轴向安装长度。

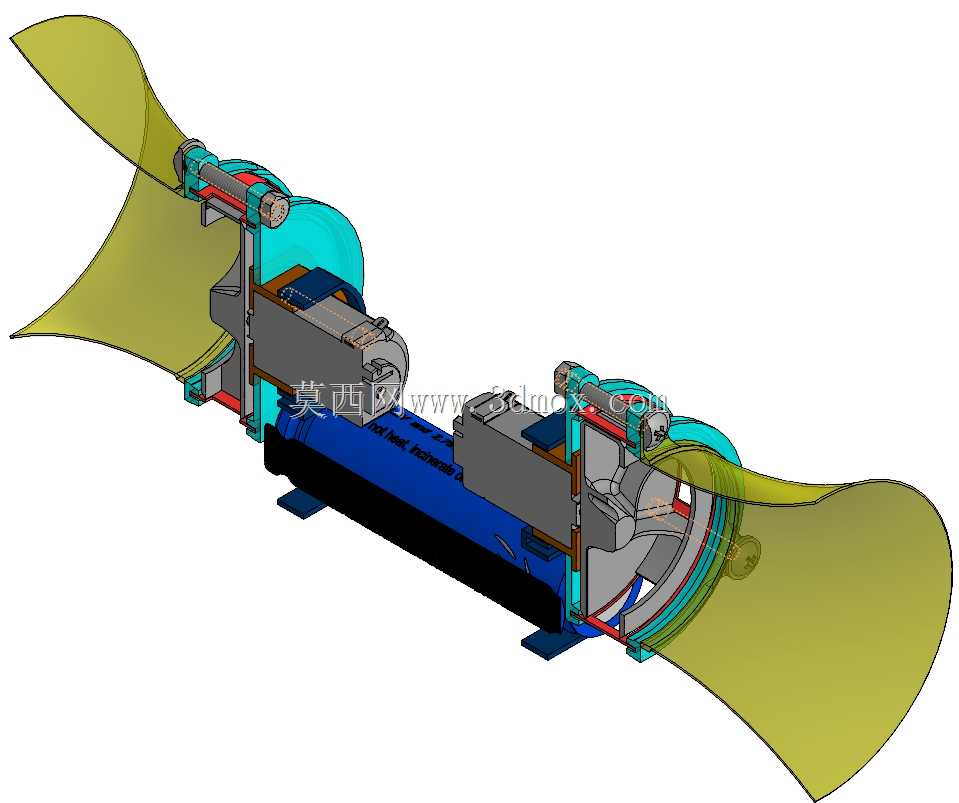

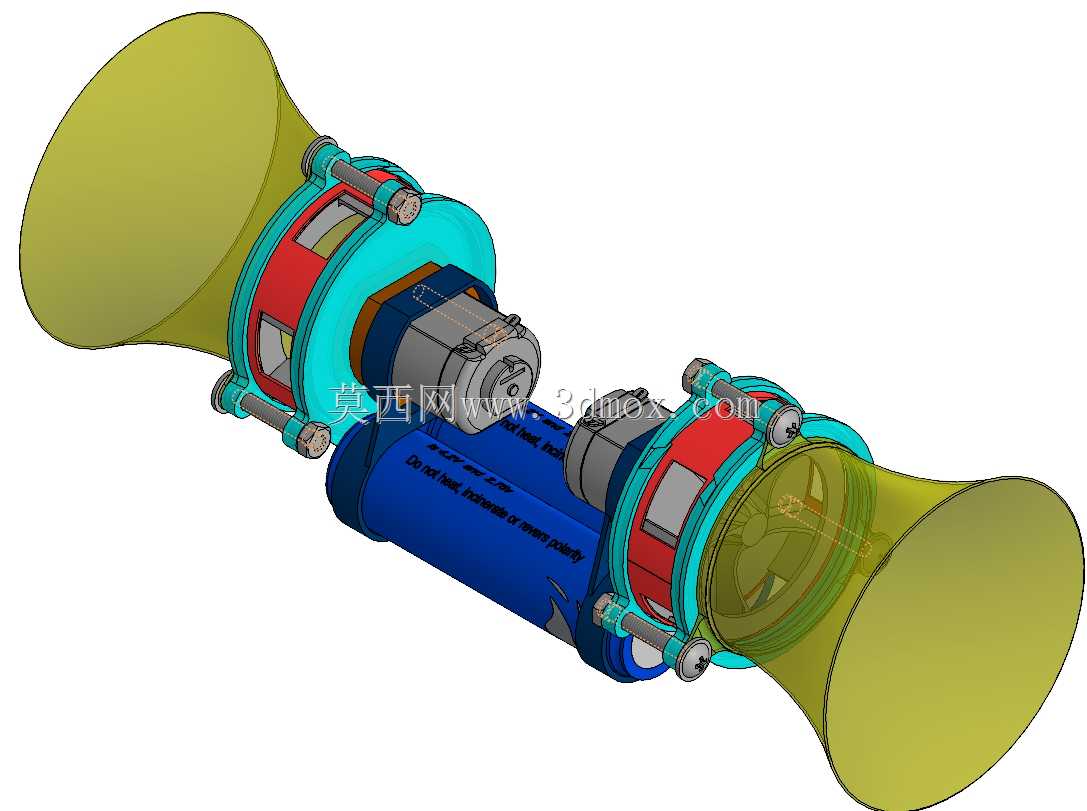

　　中间的动力腔体部分集成了气动叶轮发声组件，压缩空气进入腔体后驱动带偏心配重的叶轮高速旋转，周期性切割气流产生特定频率的警报声响，叶轮与腔体的配合间隙控制在0.15mm以内，既保证叶轮转动无卡滞，又避免间隙过大造成的气压泄漏损失，两端的连接法兰采用螺栓圆周均布的锁紧结构，法兰结合面设计有密封槽，可配套O型密封圈实现气路密封，防止气压泄漏导致的发声功率下降。安装边界方面，装置整体为同轴圆柱对称结构，主体圆柱段外径适配常规的50mm管径安装卡箍，两端喇叭口的最大外径为120mm，整体轴向长度控制在280mm以内，安装时不需要预留过大的侧向操作空间，既可以通过中间圆柱段配套卡箍实现水平或垂直方向的固定安装，

　　也可以通过法兰端的螺纹孔实现端面贴合安装，适配不同设备的安装位设计。在实际应用场景中，这类小型空气警报装置常配套在小型移动作业设备、实验室测试台架、临时施工警戒点位上，比如在密闭空间作业的临时通风设备旁配套该装置，当通风系统气压异常时即可触发警报，不需要额外铺设供电线路，依靠气路本身的动力即可驱动发声，在易燃易爆的作业场景下，这种无电气元件的纯气动结构也能满足防爆使用要求，不会产生电火花引发安全隐患。设计过程中对装置的重量平衡也做了针对性优化，将较重的金属叶轮组件布置在整体结构的重心位置，两端的喇叭腔体采用等强度壁厚设计，在保证腔体结构刚度、避免发声时产生腔体共振杂音的前提下，尽可能降低薄壁部分的材料厚度，整体装置的重量控制在1.

　　2kg以内，安装时不需要额外设计加强支撑结构，普通的薄壁设备外壳即可承载其安装载荷。气路接口设计在装置中部的侧面位置，采用标准的快插接口规格，接入压缩空气时不需要复杂的管路转接，现场安装效率更高，接口位置的结构做了局部加厚处理，避免反复插拔管路造成接口处的结构开裂。从建模细节来看，所有的螺栓连接位置都做了对应的沉孔、螺纹孔特征还原，密封槽的尺寸、倒角都按照实际加工公差要求设计，叶轮部分的叶片曲面、配重块的偏心位置都经过动平衡校验模拟，保证高速转动时不会产生过大的振动，装置的外表面没有多余的凸起结构，所有棱角位置都做了R2以上的圆角处理，既避免安装时的锐边划伤，也能减少气流在装置外表面的扰流，降低额外的风噪。在功能特性上，该装置的发声频率可以通过调整输入气压的大小进行微调，输入气压在0.2MPa到0.6MPa区间内时，声压级可以在95dB到115dB之间调节，适配不同距离范围的警示需求，当输入气压稳定在0.4MPa时，装置可以长时间连续工作，叶轮组件的转动轴承采用免维护的含油轴承结构，不需要定期加注润滑脂，日常维护成本极低。
