大功率电动防空警报发声装置结构

　　这套结构针对大范围户外预警场景设计，核心发声单元采用13kW级电机驱动，区别于小型便携警报设备，其发声覆盖半径可满足数平方公里区域的预警信号传递需求，常部署于厂区、矿区、人口聚居区的制高点位置，承担灾害预警、应急疏散信号传递的功能，相比电子扩音类警报设备，这类电动机械式警报器的声压级更高、穿透性更强，在暴雨、大风等恶劣气象条件下仍能保持稳定的信号传递效果，不会因电磁干扰出现信号失真或中断问题。

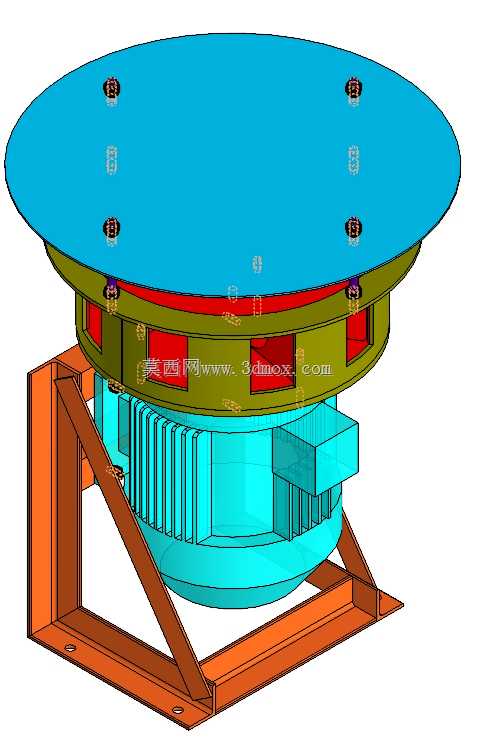

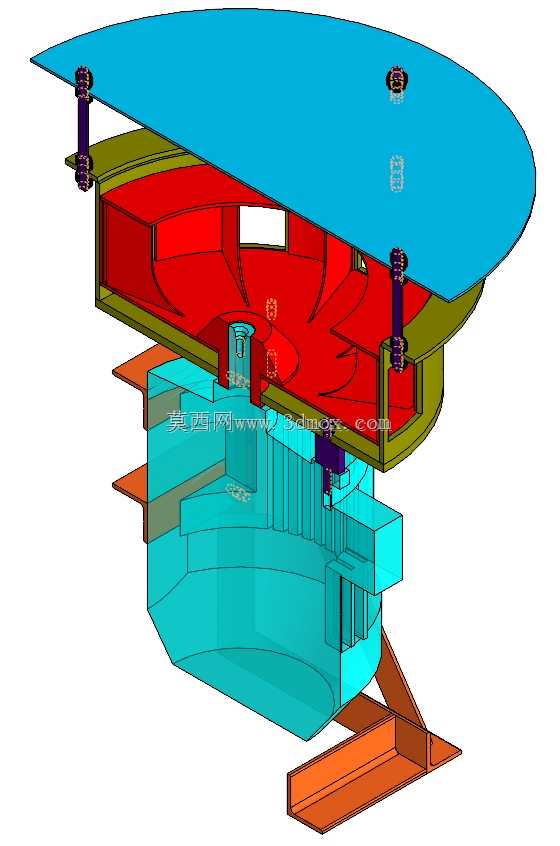

　　从结构组成来看，整套装置分为三个核心功能段：顶部的圆形转盘是发声调制结构，盘面预留的六处安装位用于固定音窗调节组件，工作时随主轴转动周期性切割气流，产生特定频率的警报音效，转盘直径大于下部机身，可在户外安装时为下部机身提供一定的遮雨防护，减少雨水直接侵入机身接缝的概率；中部的环形腔体是气流共振腔，腔体侧壁开设的矩形开口为气流输出通道，腔体内壁做了圆弧过渡处理，避免气流在腔体内形成紊流产生异音，保证输出音效的频率稳定；下部的青蓝色段为驱动电机本体，电机外壳设置的密集散热筋可满足长时间连续运转的散热需求，即使在夏季高温环境下连续工作数十分钟，电机绕组温度也能维持在绝缘等级允许的范围内。

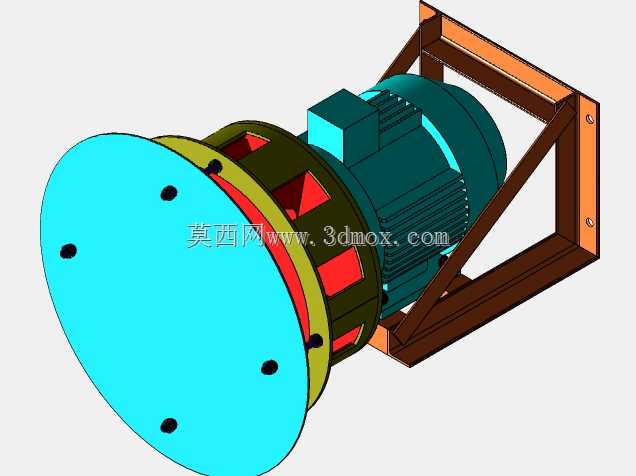

　　底部的安装支架采用型钢焊接成型，为三角支撑结构，支架与电机底座的连接面预留了长条形安装孔，可适配不同规格的安装基座固定需求，支架的支腿向外延伸出电机本体的投影范围，可降低设备运转时的重心高度，减少电机高速转动带来的振动偏移，安装时支架底部需要与混凝土基座通过膨胀螺栓刚性连接，连接面需加装橡胶减震垫，避免设备运转的振动传递到安装基座引发结构共振。

　　设计过程中优先考虑了户外长期服役的可靠性，所有外露的金属部件均预留了防腐涂层的厚度空间，转动部件的连接位置设计了密封结构，可阻挡粉尘、雨水进入轴承位置，降低后期维护频次；顶部转盘与主轴的连接采用锥面配合加锁紧螺栓的结构，既方便后期拆装维护，也能保证高速转动时的连接可靠性，不会出现转盘松动偏移的问题；机身的接线盒设置在电机侧部的凸起位置，接线口朝下设计，避免雨水顺着线缆流入接线盒内部引发电路故障。

　　从安装边界来看，整套设备的总高度控制在1.2米以内，顶部转盘直径约1.1米，安装时需要在设备周边预留至少0.5米的检修空间，保证后期维护人员可以顺利接触到机身的固定螺栓、接线位置；设备的进风通道设置在电机下部与支架的间隙位置，安装时不能遮挡该区域，否则会影响电机散热以及发声腔体的气流供给，直接降低声压输出等级。这类设备的运转转速较高，设计时对所有转动部件都做了动平衡校正，将运转时的振动幅值控制在标准允许范围内，避免长期振动导致连接螺栓松动、结构疲劳损坏的问题。
