工业用大功率电动汽笛结构设计

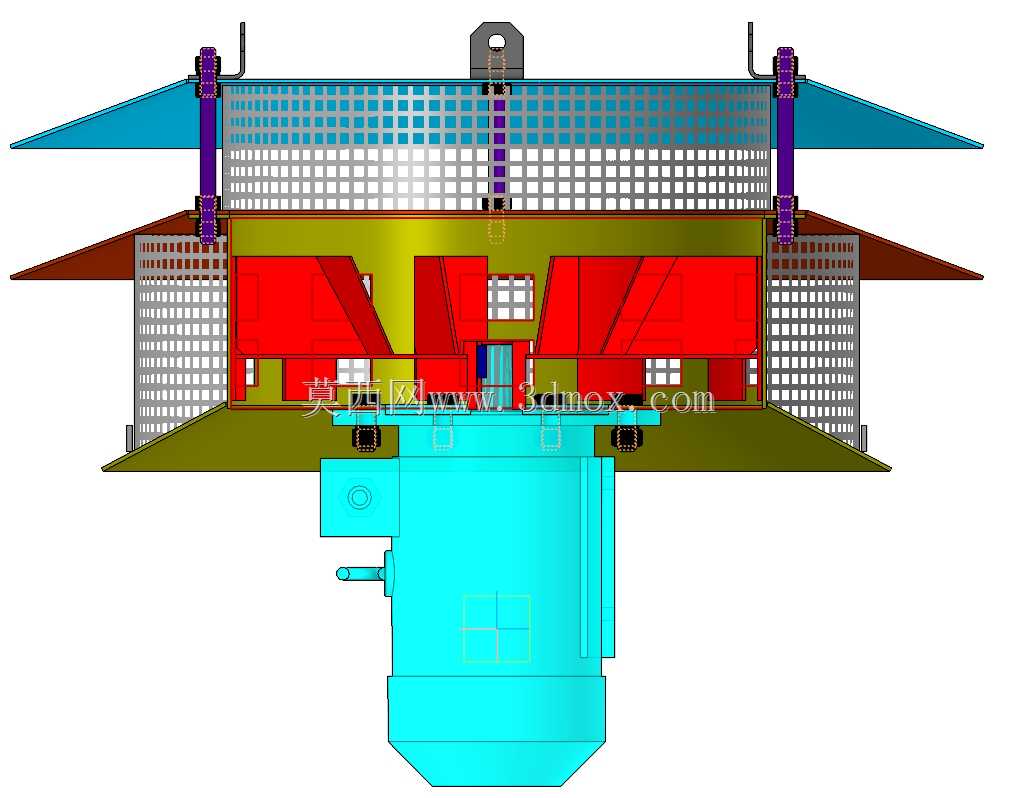

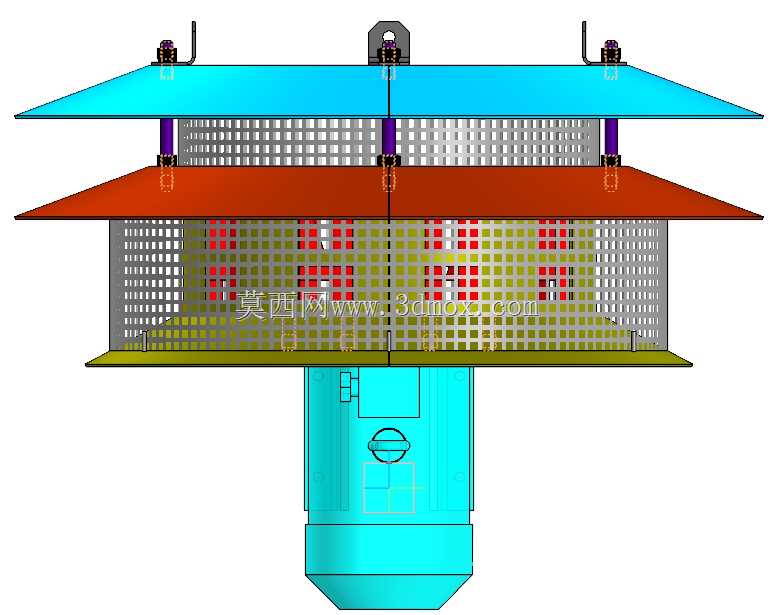

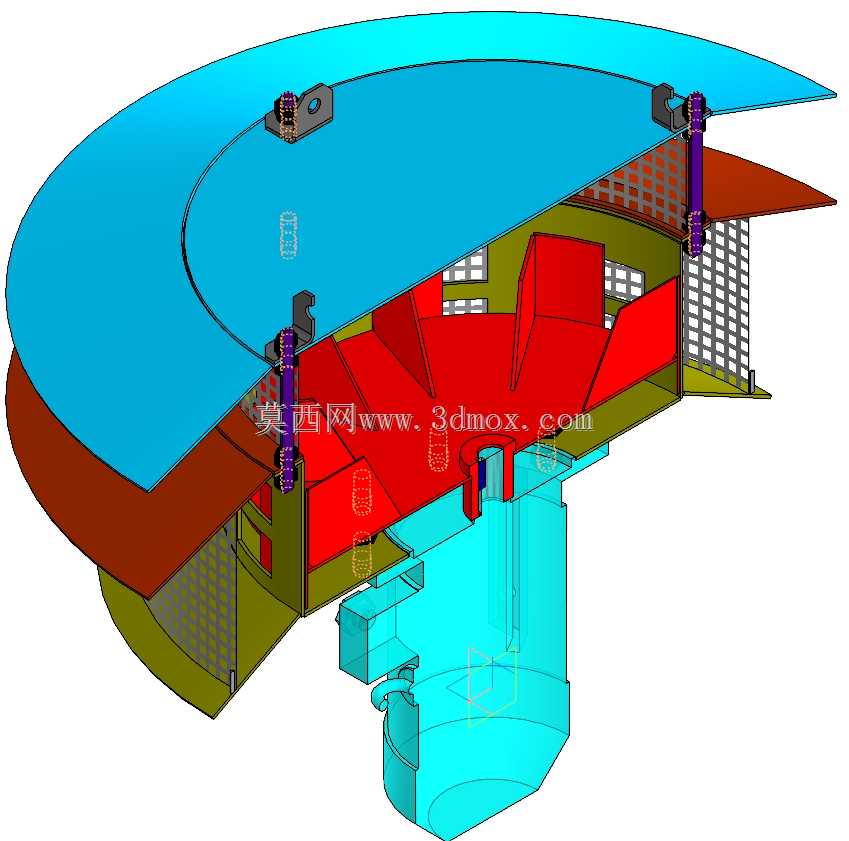

　　这款汽笛的三维结构设计，核心面向工业厂区、重型作业场站、大型船舶码头这类需要远距离声光警示的场景，区别于民用小型鸣笛装置，其发声覆盖半径可满足开阔作业区域的警示需求，在高噪声的工业作业环境下，能够穿透设备运行的背景噪声，传递明确的警示信号，避免作业人员因环境噪声忽略预警信息。从结构拆分来看，下部的动力驱动单元采用3kW级动力输出结构，为发声腔体提供稳定的动力输入，驱动单元的安装法兰做了加厚处理，适配工业场景下的长期振动工况，避免长期运行后连接螺栓出现疲劳松动。中部的发声腔体采用多组导流共振结构设计，不同于单腔汽笛的窄频发声，多组斜向导流板将动力气流拆分导入不同的共振腔室，叠加形成宽频高声压的声波输出，腔体外壳采用耐候性结构设计，

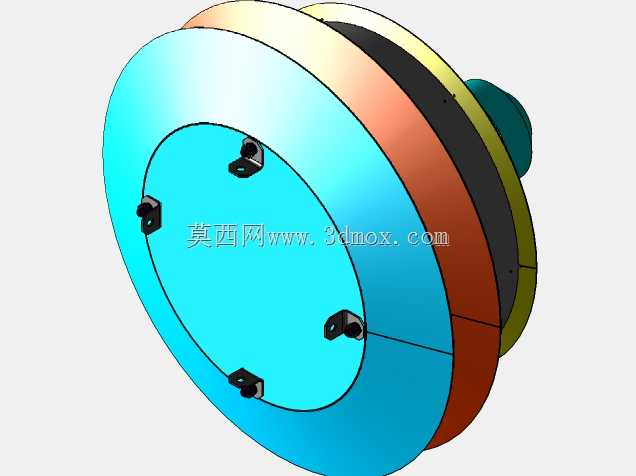

　　可适配户外露天的高低温、高湿、盐雾等复杂环境，腔体外部的网格防护结构做了双层设计，外层为大网格的防异物撞击结构，可阻挡厂区内飞溅的碎石、杂物直接冲击发声腔体，内层为细网格结构，避免蚊虫、细小碎屑进入共振腔室影响发声效率，防护结构与主腔体之间采用快拆式立柱连接，日常维护时无需拆解主腔体即可拆下防护网进行清理。上部的吊耳结构采用一体化铸造型式，安装孔位做了衬套强化，既可以满足顶部吊装的安装需求，也可适配侧面支架固定的安装方式，安装边界预留了足够的管线排布空间，动力线缆可从驱动单元侧面的接线口引入，接线口做了密封结构设计，满足户外防护等级要求。设计过程中重点考虑了长期运行的结构可靠性，驱动单元与发声腔体的连接位置做了减震缓冲结构，

　　避免动力单元的振动直接传递到安装基座，降低安装结构的疲劳载荷；导流板的角度经过反复校核，既保证气流能够高效激发共振腔发声，也避免气流在腔体内形成紊流产生额外的能耗与异常噪声。整个设备的外形结构做了收腰式设计，下部驱动单元的直径小于中部发声腔体，可减少安装时的占用空间，顶部的防雨檐结构向外延伸超出防护网的外边界，雨天时雨水可顺着檐体直接滴落，不会顺着防护网流入腔体内部。在实际选型应用中，这类汽笛常配套安装在厂区制高点、大型起重设备端部、码头岸线警示点位，作为作业预警、紧急疏散、调度信号的发声装置，其结构设计充分考虑了工业场景下的免维护需求，所有外露的连接部件均采用防松设计，日常仅需定期清理防护网附着的积尘即可保障正常运行，无需对内部腔体进行频繁拆解维护。
