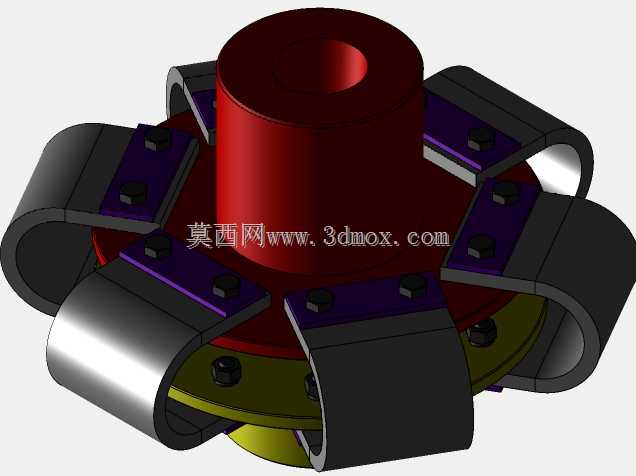

在工业传动系统的轴系连接场景中,这类带径向弹性块的联轴器主要用于补偿两连接轴之间的径向、角向与轴向偏差,同时吸收传动过程中的冲击振动,避免刚性连接带来的轴系应力集中、轴承额外负载等问题,常见于中小型泵组、输送线驱动单元、轻工机械传动端等对传动平稳性有一定要求的工位。从结构设计来看,该联轴器采用两半毂体搭配多组嵌入式弹性块的布局,两半毂体分别与主动轴、从动轴通过轴孔配合实现周向固定,毂体外侧延伸出的爪状结构沿圆周均匀分布,相邻爪块之间嵌入耐油耐磨的弹性缓冲块,外侧通过弧形压盖与紧固件将弹性块压紧固定,这种结构相比传统的柱销式弹性联轴器,弹性元件的受力面积更大,单位体积可传递的扭矩更高,同时弹性块的压缩变形量可根据实际偏差量自适应调整,

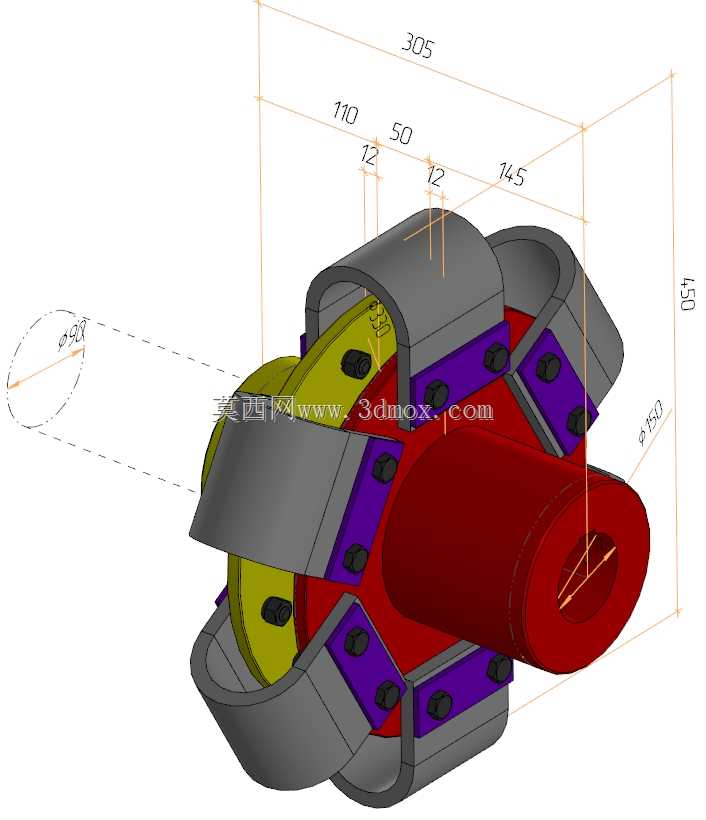

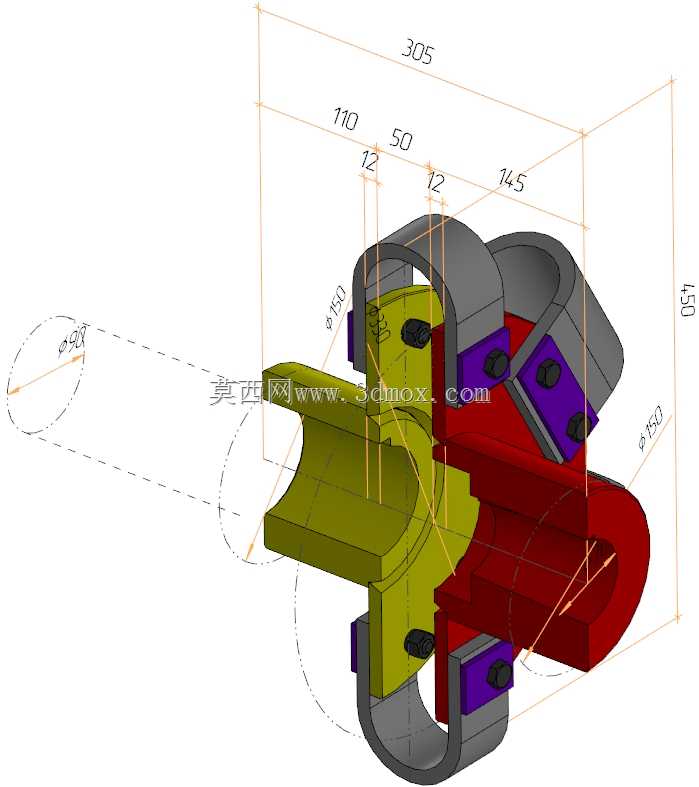

补偿能力更优。从安装边界尺寸来看,该联轴器适配的轴径范围为70-90mm,整体轴向总长度为150mm,最大外圆直径为305mm,其中单侧毂体的轴伸段长度为50mm,爪部与压盖的配合段轴向长度为145mm,弹性块嵌入槽的深度为12mm,相邻爪块之间的周向间隙对应弧长为110mm,这些尺寸参数在选型时需要提前核对安装空间的轴向预留长度、轴端伸出长度,避免出现安装后与周边护罩、轴承端盖发生干涉的问题。设计这类联轴器时,首先需要根据传递的额定扭矩、轴系最大转速确定弹性块的数量与材质,常规工况下选用聚氨酯弹性体即可满足缓冲与耐磨要求,若应用在有腐蚀介质、高低温环境的工位,则需要更换为丁腈橡胶或氟橡胶材质的弹性块;
其次毂体的爪部结构需要做圆角过渡处理,避免应力集中导致长期交变载荷下爪部断裂,压盖的弧形曲面需要与弹性块的外圆弧面完全贴合,保证压紧时弹性块受力均匀,不会出现局部偏磨导致的早期失效。在实际安装过程中,需要先将两半毂体分别热装或键连接固定在主动轴与从动轴端,调整两轴的同轴度至允许偏差范围内,再依次嵌入弹性块,最后对称拧紧压盖的固定螺栓,拧紧过程需要采用对角分次拧紧的方式,避免单侧压紧导致弹性块预压量不一致,运行时出现偏摆、异响等问题。日常维护中,可定期检查压盖螺栓的预紧力,观察弹性块的磨损、老化情况,当弹性块出现明显裂纹、永久变形量超过原厚度的10%时,需要成组更换弹性块,避免因弹性元件失效导致传动中断。相比膜片联轴器、
波纹管联轴器等金属弹性元件联轴器,这种结构的联轴器成本更低,缓冲吸震能力更强,对安装对中精度的要求相对宽松,更适合中低速、中等扭矩的一般工业传动场景,但不适合高精度伺服传动、高速重载的工况,因为弹性块的变形会带来一定的传动回差,高速运行时弹性块的发热老化速度也会加快。建模过程中,需要重点保证爪部的周向等分精度,弹性块与爪槽、压盖的配合间隙控制在合理范围,既要保证安装时可顺利嵌入,又要避免间隙过大导致传动时出现冲击,轴孔的键槽尺寸需要符合对应轴径的标准键槽规范,方便用户直接根据自身轴系参数调整适配。
