回转窑筒体密封结构三维设计

　　在建材、冶金、化工等行业的连续化煅烧生产线上，回转窑是承担物料高温焙烧、煅烧反应的核心热工设备，其筒体以一定倾斜角度架设在托轮支撑装置上，运行过程中会持续做低速回转运动，同时伴随上下窜动、径向跳动、热态形变等复杂位移，而筒体两端与固定的窑头罩、窑尾烟室之间的环形间隙，是整个系统漏风、漏料、漏灰的核心点位，密封结构的设计合理性直接决定整条生产线的热效率、粉尘排放浓度与运行稳定性。

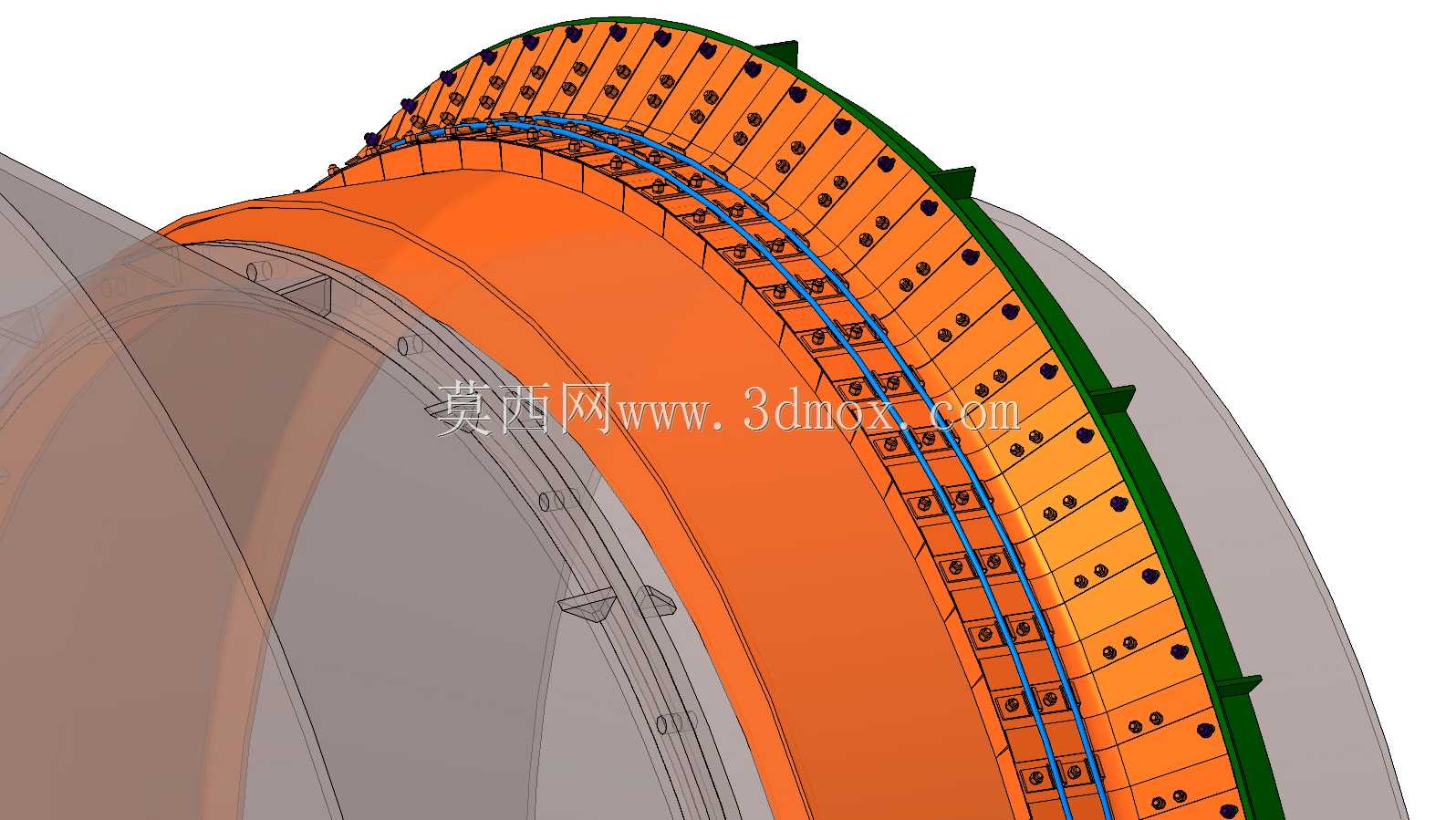

　　这套密封结构采用径向接触式密封的设计思路，摒弃了传统鱼鳞片密封易磨损、漏风量大的缺陷，将密封副的接触方向设置为与筒体径向垂直，可自适应筒体在运行过程中的全方向位移。整个密封组件沿筒体圆周方向分块拼接，每一块密封单元都通过独立的弹性压紧结构贴合在筒体的密封摩擦面上，即使筒体出现30mm以内的径向跳动、20mm以内的轴向窜动，每一块密封单元都能独立跟随位移，始终保持密封面的紧密贴合，不会出现局部间隙过大导致的漏风漏料问题。

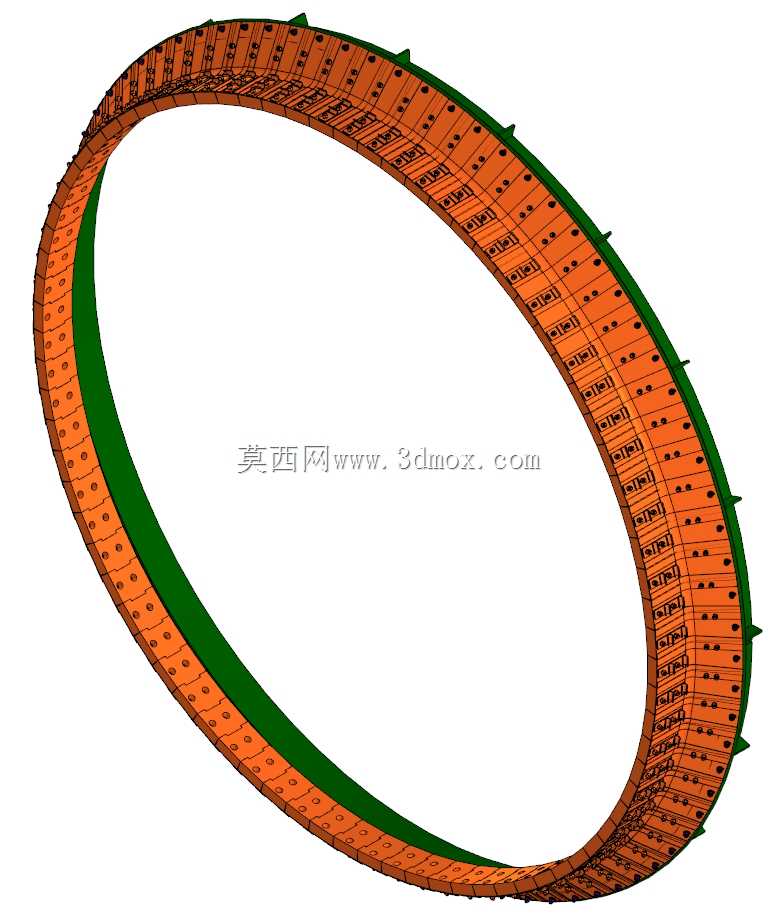

　　从结构组成来看，整套密封主要包含固定连接法兰、弧形密封基体、耐高温密封摩擦层、弹性压紧组件、防积灰导流罩几个部分。固定连接法兰通过螺栓安装在窑头罩或窑尾烟室的端部环形安装面上，法兰面预留有适配不同规格窑体的安装孔位，安装时可根据现场实际的筒体同轴度偏差微调安装位置，降低现场安装的对位难度。弧形密封基体采用分段式弧形钢板拼接而成，每段弧长根据筒体直径做适配设计，单块重量控制在单人可操作的范围内，方便后期检修更换时无需动用大型吊装设备，缩短停机维护时间。密封摩擦层采用耐高温耐磨的复合材质，直接贴合在弧形密封基体与筒体接触的端面上，摩擦面与筒体外壁的接触宽度设计为150mm，足够的接触宽度可以抵消筒体局部形变带来的接触压力不均问题，同时摩擦层采用可更换的嵌入式安装结构，当摩擦层磨损到极限厚度时，仅需抽出旧摩擦层更换新件即可，无需更换整个密封基体，大幅降低后期运维成本。

　　弹性压紧组件沿圆周方向均匀布置，每一组压紧组件都对应一块密封单元，采用可调压的弹簧结构，可根据密封面的实际磨损情况调整压紧力，既保证密封面始终保持足够的接触压力避免漏风，又不会因为压紧力过大导致摩擦层过快磨损，延长密封件的使用寿命。防积灰导流罩设置在密封结构的外侧，罩体朝向筒体回转方向的一侧设计有倾斜的导流斜面，生产过程中从间隙溢出的少量粉料会顺着导流斜面直接落回工艺料流内，不会在密封结构的缝隙处堆积造成密封件卡滞，同时导流罩还能阻挡外部的雨水、杂物进入密封面，避免摩擦层被硬质颗粒刮伤。

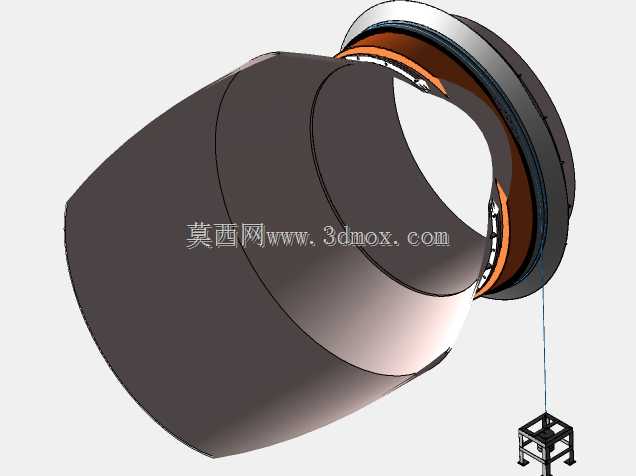

　　从安装边界来看，这套密封结构适配直径2m到6m的常规回转窑筒体，安装时仅需要在筒体对应位置焊接一圈厚度20mm的耐磨摩擦环，摩擦环的表面粗糙度要求达到Ra6.3，平面度公差控制在2mm以内，即可作为密封的动摩擦面，不需要对原有筒体做大规模改造，非常适合老旧生产线的密封升级改造。密封结构整体的轴向安装尺寸仅为350mm，径向突出筒体表面的尺寸为280mm，不会与周边的托轮、挡轮、传动装置等部件产生安装干涉，现场布置时不需要调整原有设备的安装位置。

　　在实际运行场景中，这套密封结构可以适应-20℃到400℃的工作温度范围，窑头段靠近高温熟料的位置可通过在密封基体外侧增加隔热层的方式，进一步降低高温对密封件的影响，保证密封件在高温工况下的弹性与耐磨性。相比传统的迷宫式密封，这套接触式密封的漏风率可以控制在3%以内，能有效减少窑系统的冷风侵入，降低窑尾排风机的运行负荷，同时减少窑头的正压冒灰问题，改善生产车间的作业环境。建模过程中对每一块密封单元的拼接间隙做了模拟验证，相邻两块密封基体之间预留有5mm的热膨胀间隙，避免高温下密封件受热膨胀挤压变形，同时所有的螺栓连接位置都设计有防松结构，适应回转窑运行时的持续振动工况，避免螺栓松动导致密封失效。
